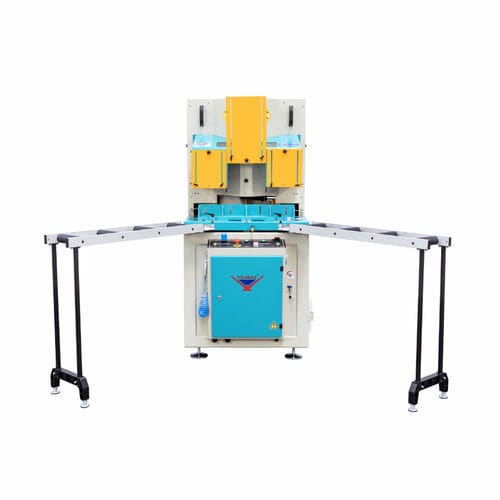

Ausklinkmaschine mit variablem Winkel VK 420

hydraulischpneumatischmanuell

Produktübersicht
Die VK 420 ist eine Maschine für präzises V-Schneiden, Pfeilschnitt und 90°-Einkerbungen an PVC- und Aluminiumprofilen. Entwickelt, um Reststückgrößen zu minimieren und wiederholgenaue Schnitte für Produktionsumgebungen zu gewährleisten.

Hauptmerkmale

• Konstruktion optimiert für minimale Reststückgröße
• Vollständig geschützter Arbeitsbereich mit Sicherheitsabdeckung
• Hydropneumatischer V-Sägekopf, stufenlos an die Profilgeometrie einstellbar
• Manuell verstellbarer Anschlag hinten im T-Nut-Mechanismus
• Zweihand-Sicherheitsbedienung
• Einstellbare hydropneumatische Vorschubgeschwindigkeit der Sägeblatt
• Sägeblatt-Sprühkühlsystem

Serienausstattung

• 2 x Sägeblätter Ø 420 mm (mitgeliefert)
• 2 x horizontale pneumatische Spannzangen
• Wartungsschlüssel
• Druckluftpistole

Optionale Ausstattung

• Manueller Längenanschlag MKN 150 für V-Schnitt-Operationen
• Manueller Längenanschlag MKN 300 für V-Schnitt-Operationen
• Automatischer Längenanschlag SKN 300 für V-Schnitt-Operationen
• Automatische Längenanschläge SKN 600 für V-Schnitt-Operationen
• 90°-Einkerbungs-Kit (Spannzangensatz, Hinteranschlag und 2 x KP 120 Rollen)
• Pneumatischer vertikaler Spannzangensatz (1 x)
• Ersatzsägeblatt Ø 420 mm

Technische Daten
Elektrisch: 4.4 kW / 400V AC 3P+PE / 50/60 Hz.
Drehzahl Spindel / Säge: 2.900 RPM.
Sägeblatt: D Ø420 mm; Bohrung d Ø30–32 mm.
Volumenstrom Luft: 50 L/min. Betriebsdruck: 6–8 bar.
Abmessungen (angegeben): 109 x 229 x 172. Gewicht: 412 Kg / 362 Kg.

Anwendungen und Sicherheit
Für die industrielle Fertigung von PVC- und Aluminiumprofilen (Fenster, Türen, Extrusionen) ausgelegt. Geeignet für Produktionslinien und Werkstätten, die präzise V-Schnitte, Pfeilschnitte und 90°-Einkerbungen mit integrierten Schutz- und Kühlfunktionen benötigen.
