Doppelgehrungssäge für Aluminium CDC 600

für PVCzusammengesetzter Winkelautomatisch

Produktübersicht

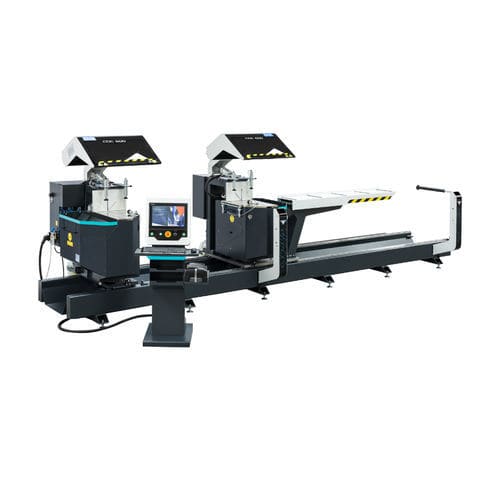

Die CDC 600 ist eine vollautomatische Doppelkopfsäge für zusammengesetzte Winkel, ausgelegt zum Schneiden großer PVC- und Aluminiumprofile, gerade oder winkelig, mit zwei Ø600 mm Sägeblättern. Der linke Kopf ist fest, der rechte Kopf ist bewegt und positioniert sich automatisch. Schwenk- und Neigemechanismen ermöglichen Unterkappschnitte und zusammengesetzte Schnitte ohne Punkt-zu-Punkt-Winkelberechnungen.

Allgemeine Merkmale

• Sicherheitsbedienung mit beiden Händen
• Schnitt in verschiedenen Winkeln mit 2 x Ø600 mm Sägeblättern
• Automatische Servosteuerung für alle Winkel- und Linearbewegungen
• Automatische, präzise Winkelverstellung
• Köpfe schwenkbar von 22,5° innen bis 140° außen
• Beide Sägen neigbar bis 45° nach innen
• Verbundschnitte (45° x 45°) mit Schwenk- und Neigefunktion an beiden Köpfen
• Sägebewegung gesteuert durch elektrischen Zylinder
• Profil-Unterstützförderer und Hebesystem zum Schutz der Profiloberfläche
• 2 pneumatische Pop-up Profilstützen
• Einziehbarer Anschlag für Kurzschnitt (bis 200 mm) am beweglichen Kopf
• Windows-basierter Industrie-PC mit 15" Farb-Touchscreen und benutzerfreundlicher Grafiksoftware
• Import/Export von Schnittlisten in MDB und CSV via USB oder Netzwerk; Fernwartung möglich
• Automatische Aufteilschnitt-Funktion für kurze Teile und Etikettendruck per Barcode
• Antriebsleistung Sägeblätter: 2 x 4 kW

Standardzubehör

• 2 x Ø600 mm Sägeblätter
• Barcode-Drucker
• Profilunterstützförderer
• 2 x pneumatische Pop-up Stützen
• Sprühsystem zur Blattkühlung
• 4 x pneumatische Vertikalspanner
• 2 x pneumatische Horizontalspanner
• Tastatur- und Maus-Set

Optionale Zubehör

• Maschine Länge 7 m
• VCE 1570 Vakuum-Späneabsaugsystem
• Späneförderband 5 m
• Späneförderband 7 m
• Laderampe für Profile (H: 180 mm)
• RS 1000 Profilstützfuß
• Ersatz-Sägeblatt Ø600 mm

Technische Daten
Elektrische Leistung: 12,5 kW / 25A / 400V AC 3P+PE / 50/60 Hz. Spindel-/Sägegeschwindigkeit: 2300 RPM. Blattdurchmesser / Bohrung: D: Ø600 mm d: Ø30 mm. Luftdurchsatz: 60 L/min. Betriebsdruck: 6-8 bar. Abmessungen (LxBxH): 251 x 156 x 116 (Einheiten wie angegeben). Gewicht: 2.350 Kg.

Anwendungen und Hinweise
Geeignet für die industrielle Fertigung von PVC- und Aluminiumfenstern, Türen und Fassaden. Integration in Produktionslinien über USB/Netzwerk-Schnittstellen für Schnittlisten, Barcode-Beschriftung, automatische Kurzstückaufteilung und präzise Verbundschnitte ohne manuelle Winkelberechnung.
