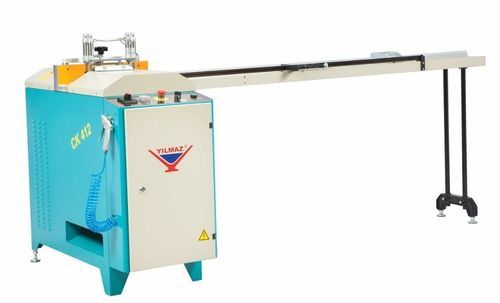

Doppelgehrungssäge für PVC CK 412

für Profileautomatisch

Produktübersicht
Die CK 412 ist eine automatische Doppelblatt-Säge, konstruiert für präzise 45°-Gehrungsschnitte an PVC-Glasleistenprofilen in der Fenster- und Türenfertigung.

Wesentliche Merkmale

• Regelbare Vorschubgeschwindigkeit der Sägeblattzuführung zur Prozessanpassung
• Pneumatischer Sägevorschub per Druckknopf
• Ausgestattet mit 2 pneumatischen vertikalen Spannfuttern für sicheren Halt
• Automatische Rückkehr in die Startposition nach jedem Zyklus
• Doppelblatt-Design für gleichzeitige Doppel­schnitte
• Mechanischer Speicher zur Verarbeitung von bis zu 8 Glasleistenprofilen ohne Form

Serienausstattung

• 2x Sägeblätter Ø200 mm und 2x Sägeblätter Ø103 mm
• KN 152 Rollenförderer zur Zuführung mit manueller Messeinheit
• Druckluftpistole

Optionale Zubehörteile

• Elektrisches Fußpedal sowie Regler & Manometer für die vertikalen Spannfutter
• SKN 301 Längenanschlag mit 1,55/2,955 m digitaler Messeinheit
• MKN 300 Längenanschlag
• SKN 300 Längenanschlag
• SKN 600 Längenanschlag
• Digitale Messstange 1,55/2,955 m (für SKN 300 & SKN 600)
• Ersatz-Sägeblatt Ø200 mm
• Ersatz-Sägeblatt Ø103 mm
• Formeinsätze für spezielle Glasleisten
• KN 152 Rollenförderer zur Abführung

Produktvideo
Ein Produktvideo steht zur Verfügung und zeigt die Bedienung sowie den Schneidprozess der CK 412.

Technische Spezifikationen

• Modell: CK 412
• Marke: YILMAZ MACHINE
• Betrieb: Automatisch
• Auslegungs-Schnittwinkel: 45° für PVC-Glasleistenprofile
• Sägeaufbau: Doppelblatt
• Sägeblattzufuhr: Einstellbare Zuführungsgeschwindigkeit; pneumatischer Vorschub per Knopfdruck
• Spannvorrichtung: 2 pneumatische vertikale Spannfutter (Regler & Manometer optional)
• Prozesssteuerung: Automatische Rückkehr in Startposition; mechanischer Speicher für bis zu 8 Profile ohne Form
• Gelieferte Sägeblätter: 2x Ø200 mm und 2x Ø103 mm
• Förderung: KN 152 Rollenförderer zur Zuführung (Standard); KN 152 zur Abführung optional
• Messoptionen: Manuelle Messeinheit (Standard); digitale Messeinheit 1,55/2,955 m und digitale Messstange (optional)
• Optionale Längenanschläge: SKN 301 (mit digitaler Einheit), MKN 300, SKN 300, SKN 600
• Ersatzteile & Werkzeuge: Ersatzsägeblätter (Ø200 / Ø103 mm) und Formeinsätze für spezielle Glasleisten (optional)
