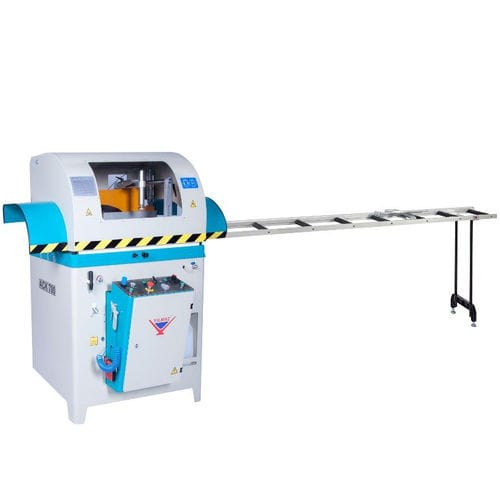

Kreissäge ACK 700

Gehrungfür Kunststofffür Aluminium

Produktinfo
Die ACK 700 ist für gerade und winklige Schnitte an großen PVC- und Aluminiumprofilen mit einer Ø700 mm Sägeblatt ausgelegt. Die Maschine eignet sich zur Integration in Fertigungslinien und für präzise Profilbearbeitung.

Allgemeine Merkmale

• Zweihand-Sicherheitssteuerung zum Schutz des Bedieners
• Positionierpunkte bei 75°, 60°, 45°, 30°, 22,5°, 15°, 0° links und rechts
• Stufenlos einstellbarer Schwenkbereich von -75° (links) bis +75° (rechts)
• Hydro-pneumatischer Sägevorschub mit einstellbarer Vorschubgeschwindigkeit
• Innenbeleuchtung LED für gute Sicht auf den Schnitt
• Pneumatisch öffnender Schutz mit Verriegelungsschaltern
• Sicherheitsverriegelungen an oberem Schutz und Fronttüren
• Zweifach wirkende Spannbacken für sichere Werkstückspannung

Standardzubehör

• Geliefert mit Ø700 mm Sägeblatt und 4,0 kW Motor
• Sprühschmierungssystem für das Sägeblatt
• MKN 301 Rollenförderer (3 m)
• 2 vertikale und 2 horizontale Spannbacken
• Druckluftpistole zur Reinigung
• Eingangs- und Ausgangstunnel zur Bedienersicherheit (2 x)
• Spänesammelverteiler – oben und unten
• Sicherheits-PLC im Schaltschrank für Notausschalter, Verriegelung der Abdeckungen, Luftdrucküberwachung, Blatt-Home-Position und Phasenüberwachung

Optionale Zubehörteile

• Laser-Markierer zur Anzeige der Schnittlinie
• Ersatzsägeblatt Ø700 mm
• VCE 1570 Späne-Sauger
• DKN 302 Längenanschlag
• DKN 602 Längenanschlag
• SKN 300 Längenanschlag
• SKN 600 Längenanschlag
• HDL 400 Längenanschlag
• HDL 700 Längenanschlag

Technische Spezifikationen
Elektrisch: 4,0 kW / 400 V AC 3P+PE / 50/60 Hz.
Spindel / Säge-Drehzahl: 1950 RPM.
Sägeblatt Ø / Bohrung: Ø700 / Ø38 mm.
Luftverbrauch: 180 L/min.
Luftdruck: 6–8 bar.
Abmessungen (mm): 152 x 459 x 160.
Gewicht: 560 Kg / 500 Kg.

Merkmale / Technische Daten

• Modell: ACK 700
• Motorleistung: 4,0 kW
• Versorgung: 400 V AC 3P+PE, 50/60 Hz
• Sägeblattdurchmesser: Ø700 mm (Bohrung Ø38 mm)
• Drehzahl: 1950 RPM
• Luftverbrauch / Druck: 180 L/min bei 6–8 bar
• Abmessungen (LxBxH): 152 x 459 x 160 mm
• Gewicht: 560 Kg / 500 Kg
• Schwenkbereich: -75° bis +75° (stufenlos einstellbar)
