Edelstahlhubkette Grade 43

Zurrsystemkorrosionsbeständigfür schwere Lasten

Einführung

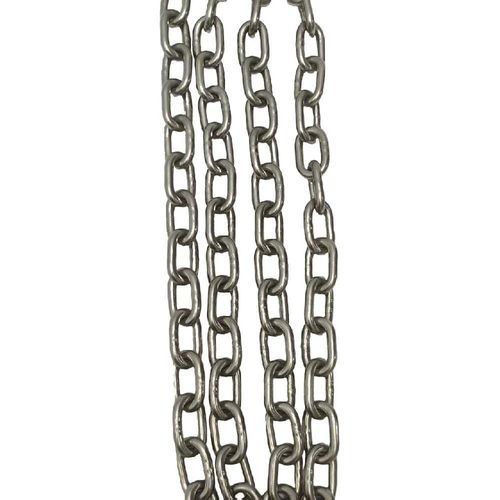

Die TOPONE G43 Edelstahlkette ist eine TIG-geschweißte, korrosionsbeständige Nutzkette für Ladungssicherung, Abschleppen, landwirtschaftliche Arbeiten, industrielle Sicherungen und kompatible marine Verankerungssysteme. Die Edelstahloberfläche benötigt keine Lackierung, Verzinkung oder Schutzbeschichtung. Das Produkt ist nur für langsame Zugbelastungen und Ladungssicherung vorgesehen.

Hauptmerkmale

• TIG (Wolfram-Inertgasschweißen) geschweißte Glieder unter Argon-Schutz für konstante Schweißqualität.
• Korrosionsbeständigkeit ist der Edelstahllegierung eigen; es wird nicht auf opferanodische Beschichtungen vertraut.
• Geeignet für feuchte, küstennahe, marine und industrielle Umgebungen, in denen eine saubere Metalloberfläche und Korrosionsbeständigkeit erforderlich sind.
• Nicht vorgesehen für Überkopfheben, Heben, Krane, Kettengehänge, Kettenzüge, hängende Lasten oder Personenschlingen.

Typische Anwendungen

• Ladungssicherung und Transportsicherung
• Langsames Abschleppen und Heckklappensicherung
• Landwirtschaftliche Verbindungen und Schutzketten
• Allgemeine industrielle Sicherungen und maritime Anker- oder Winschsysteme (Maßkompatibilität mit dem Winschhersteller bestätigen)

Parameter (Abmessungen, Lasten und Gewichte)
Header: Size (mm) | D +/- (mm) | Inside Length A (mm) | A +/- (mm) | Outside Width B (mm) | B +/- (mm) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Parameterhinweise
Der WLL (Working Load Limit) gilt für eine unbeschädigte, gerade Kette unter allmählicher direkter Zugbelastung. Stoßbelastungen, Verdrehungen, Verknotungen, Seitenbelastung und Belastung über scharfe Kanten verringern die Kapazität der Kette. Verwenden Sie keine G43-Lasttabelle aus Baustahl für dieses Edelstahlprodukt, es sei denn, TOPONE-Tests bestätigen identische Maße, Prüf- und Bruchlast sowie Sicherheitsfaktor. Die Komponente mit dem niedrigsten WLL bestimmt die Kapazität der Gesamtbaugruppe.

Optionale Werkstoffe
Type 304 (06Cr19Ni10 / S30408 / UNS S30400 / EN 1.4301) - gute allgemeine Korrosionsbeständigkeit, Umformbarkeit und Schweißbarkeit.
Type 321 (06Cr18Ni11Ti / S32168 / UNS S32100 / EN 1.4541) - Titanstabilisierung für verbesserte interkristalline Korrosionsbeständigkeit nach Schweißen oder Hochtemperatureinwirkung.
Type 316 (06Cr17Ni12Mo2 / S31608 / UNS S31600 / EN 1.4401) - Molybdän verbessert die Beständigkeit gegen Loch- und Spaltkorrosion in chloridhaltigen Umgebungen.
Type 316Ti (06Cr17Ni12Mo2Ti / S31668 / UNS S31635 / EN 1.4571) - 316 mit Titanstabilisierung für geschweißte/hochtemperaturige Anwendungen.
Type 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L - verfügbar für spezielle Korrosions-, Festigkeits- oder Hochtemperatureigenschaften (siehe Werkstoffauswahltabelle).

Normen, Herstellung und Prüfung
NACM Welded Steel Chain Specifications werden als primäre dimensions-/mechanische Referenz verwendet; MIL-DTL-32655 wird nur verwendet, wenn angegeben und zertifiziert. MOQ: 100 Meter. Verpackung: Karton + Stahlpalette. Herstellung: TIG-Schweißen unter Argonschutz; die Produktionsprüfung umfasst Materialverifizierung, chemische und mechanische Tests, Durchmesser- und Gliedmaßen-Inspektion, visuelle Schweißprüfung, Lastprobeprüfung, Bruchlastverifizierung, WLL-Überprüfung, Oberflächeninspektion, Chargen- und Güteverfolgung sowie Abschlussprüfzeugnis.

Anwendung und Wartung

• Nur für die in der technischen Dokumentation genannten nicht zum Heben bestimmten Anwendungen verwenden.
• Wenn sie mit Haken, Schäkel oder Zurrspannern verwendet wird, muss jede Komponente eine kompatible WLL aufweisen; überschreiten Sie niemals die niedrigste Bewertung.
• Marine Anker/Winsch-Anwendungen erfordern Maßkompatibilität mit dem Winschhersteller und geeignete Korrosionsbeständigkeit.
• Vor Gebrauch und in regelmäßigen Abständen auf Risse, Verformung, Verlängerung, Verschleiß, Lochfraß, Spaltkorrosion und Querschnittsverlust prüfen.
• Nach Kontakt mit Meerwasser mit Süßwasser abspülen und vor der Lagerung trocknen; Kontamination durch Baustahlstaub und ungesäuberte Werkzeuge vermeiden.
• Keine Endbearbeitungsschweißungen, Erwärmen, Biegen, Beschichten oder Reparaturen an fertigen G43-Edelstahlketten durchführen; aus dem Dienst nehmen, wenn die Kennzeichnung unleserlich ist oder Messwerte die Ausschussgrenzen überschreiten.

Merkmale / technische Daten

• Marke: TOPONE CHAIN
• Handelsbezeichnung: G43 Stainless Steel Chain
• Konstruktion: TIG-geschweißte Edelstahlglieder (Argonschutz)
• Anwendungen: Ladungssicherung, Abschleppen, Landwirtschaft, industrielle Sicherung, kompatibles marines Verankerungssystem (nicht zum Überkopfheben)
• Verfügbare Durchmesser sowie entsprechende WLL, Prüf- und Bruchlast und Gewicht pro Meter siehe obige Parametertabelle
• Verfügbare Werkstoffe: Type 304, 316, 316Ti, 321, 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette
• Nicht für Überkopfheben oder Personentragende Hebevorgänge
