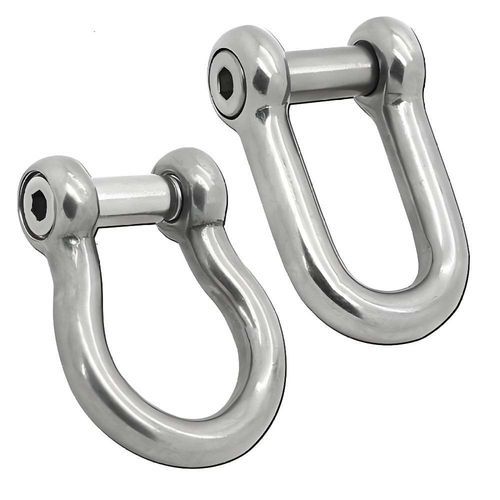

Kopfbewegte Schäkel zum Heben von Lasten

mit Verriegelungen und SicherungsmutternSchraubenEdelstahl

Produktübersicht
Edelstahl‑Manille aus AISI 316 mit einem Sicherheitsfaktor 6:1 und hochglänzender Oberfläche. Erhältlich in Dee (D) und Bogen (Anchor) Ausführungen mit Sicherheitsbolzen oder Schraub/versenkter Bolzen. Geeignet für Marine, Offshore, Hebe‑ und Anschlaganwendungen sowie korrosionsbeständige Umgebungen. Tragfähigkeit (WLL) von 0,4 bis 10 t.

Einführung
Die Edelstahl‑Manille ist ein korrosionsbeständiges Anschlagglied zum Verbinden von Ketten, Drahtseilen, Spreizmitteln und Hebezubehör. Hergestellt aus AISI 316 für erhöhte Beständigkeit in maritimen und chemischen Umgebungen. Dee‑ und Bogenvarianten können mit Sicherheitsbolzen für Dauerinstallationen oder mit Schraubbolzen für temporäre Verbindungen und häufiges Zusammenbauen geliefert werden.

Parameter
Dee‑Manille mit versenktem Bolzen
WLL (t) 6:1 | Bolzen d1 | Nenndurchmesser d (mm) | Innenbreite a (mm) | Innenlänge c (mm) | Auge außen d2 (mm) | Gewicht (kg)
2 | M16 | 13 | 24 | 52 | 34 | 0,3
3 | M20 | 16 | 28 | 65 | 40 | 0,6
3 | M22 | 19 | 31 | 60 | 48 | 1,4

Dee‑Manille mit Sicherheitsbolzen
WLL (t) 6:1 | Bolzen d1 (mm) | Nenndurchmesser d (mm) | Innenbreite a (mm) | Innenlänge c (mm) | Auge außen d2 (mm) | Gewicht (kg)
0,6 | 10 | 10 | 20 | 40 | 20 | 0,2
0,9 | 12 | 12 | 26 | 50 | 24 | 0,3
1,5 | 16 | 13 | 24 | 52 | 33 | 0,4
2,5 | 20 | 16 | 28 | 65 | 40 | 0,7
3 | 22 | 19 | 31 | 60 | 48 | 1,5
4,5 | 24 | 22 | 37 | 71 | 52 | 1,3
7,5 | 33 | 28 | 46 | 90 | 64 | 3,0
10 | 36 | 32 | 52 | 100 | 72 | 4,1

Bogen‑Manille mit Sicherheitsbolzen
WLL (t) 6:1 | Bolzen d1 (mm) | Nenndurchmesser d (mm) | Innenbreite a (mm) | Innenlänge c (mm) | Bogenbreite e (mm) | Auge außen d2 (mm) | Gewicht (kg)
0,6 | 10 | 10 | 20 | 40 | 27 | 20 | 0,2
0,9 | 12 | 12 | 25 | 47 | 37 | 24 | 0,3
1,5 | 16 | 13 | 25 | 47 | 33 | 34 | 0,4
2,5 | 20 | 16 | 28 | 60 | 42 | 40 | 0,8
3 | 22 | 19 | 31 | 71 | 51 | 48 | 1,3
4,5 | 25 | 22 | 37 | 84 | 58 | 52 | 1,7
7,5 | 32 | 28 | 46 | 108 | 74 | 64 | 3,4
10 | 35 | 32 | 52 | 119 | 83 | 72 | 5,2

Produkttypen und Schlüsseldaten (Übersichtstabelle)
Produkttyp | Kette Bolzen Dee | Anker Bolzen | Kette Schraubbolzen Dee | Anker Schraubbolzen
Arbeitslastgrenze (WLL) | 0,6–10 t | 0,6–10 t | 0,4–3 t | 0,4–3 t
Material | Edelstahl | Edelstahl | Edelstahl | Edelstahl
Bolzentyp | Bolzen | Bolzen | Schraubbolzen | Schraubbolzen
Hauptanwendung | Überkopfheben, korrosive Umgebung | Ankerverbindung, Heben | Temporäre Verbindung | Temporäre Ankerverbindung
Langzeitinstallation | √ | √ | × | ×
Pick & Place Anwendung | ○ | ○ | √ | √
Seitenbelastung | √ | √ | √ | √
Sekundäre Bolzen‑Sicherung | √ | √ | × | ×
Bolzenrotation erforderlich | √ | √ | × | ×
Niedrige Temperatur (≤ -40°C) | × | × | × | ×
Korrosionsbeständigkeit | √ | √ | √ | √
Lebensmittelanwendung | √ | Edelstahl‑Manillen | √ | √
Nichmagnetische Ausrüstung | √ | Edelstahl Bolzen Dee‑Manille | √ | √
Mehrere Schlingenschenkel | × | √ | × | √
ROV‑Kompatibilität | × | Edelstahl Anker Bolzen Manille | × | ×

Normen
Name: Edelstahl‑Manille
MOQ: 1 Stück
Verpackung: Karton + Stahlpalette

Herstellungsstandards
Hergestellt aus AISI 316 mit kontrollierter Bearbeitung, Maßprüfung und Oberflächenpolitur. Produkt ist nach anerkannten Anforderungen für Anschlagteile ausgelegt und kann auf Anfrage mit Materialrückverfolgbarkeit geliefert werden.

Prüfstandards

• Materialprüfung
• Maßprüfung
• Oberflächenfinish‑Prüfung
• Probelastprüfung
• WLL‑Verifizierung
• Prüfung der Identifikationskennzeichnung

Prüfzertifikate und rückverfolgbare 3.1‑Materialzertifikate sind je nach Produktanforderung verfügbar.

Anwendungen

• Verbindung von Marineausrüstung
• Offshore‑Anschlagsysteme
• Edelstahlketten‑Baugruppen
• Seil‑ und Schlingenverbindungen
• Korrosionsbeständige Hebeanwendungen

Sicherheitsanforderungen

• Last in Längsachse des Manillenkörpers ziehen
• Seitenbelastung vermeiden, außer WLL‑Reduktion berücksichtigt
• Schraubbolzen‑Manillen für temporäre Verbindungen empfohlen
• Bolzen‑Typ für permanente oder langfristige Installationen empfohlen

Wartung

• Bolzenzustand und Beschädigungen vor Gebrauch prüfen
• Gewindezustand prüfen
• Körper auf Verformung untersuchen
• Auf Korrosion oder Oberflächenschäden prüfen
• Identifikationsmarkierungen überprüfen
• Manille ersetzen bei Rissen, Verformung, übermäßigem Verschleiß oder Schäden, die die WLL beeinflussen

Eigenschaften / Technische Daten

• Material: AISI 316 Edelstahl
• Konstruktionsfaktor: 6:1
• Verfügbare Ausführungen: Dee (D) Manille und Bogen (Anchor) Manille
• Bolzenoptionen: Sicherheitsbolzen (Bolt‑Typ) und Schraub/versenkter Bolzen (Screw Pin)
• WLL‑Bereiche: 0,4 t bis 10 t je nach Typ und Größe
• Hauptanwendungen: Marine, Offshore, Heben, Anschlag, korrosionsbeständige Umgebungen, Lebensmittelanwendungen
• Oberflächenfinish: hochglanzpoliert
• Lieferung: Materialrückverfolgbarkeit und 3.1‑Materialzertifikate auf Anfrage verfügbar
• Verpackung: Karton plus Stahlpalette
• MOQ: 1 Stück
