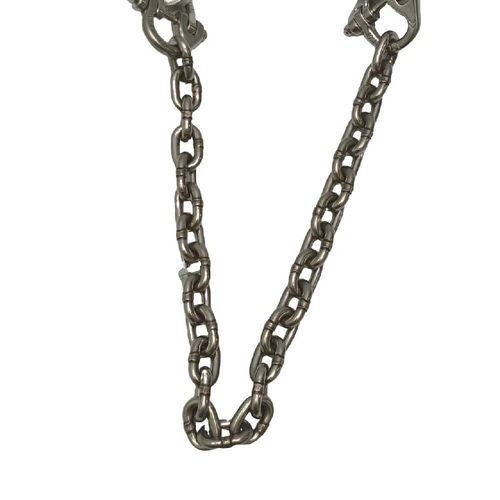

Edelstahlhubkette Grade 60

für harte Einsatzbedingungenkorrosionsbeständighohe Härte

Kurzbeschreibung
Die TOPONE Hebekette aus Edelstahl Klasse 60 verbindet hohe Tragfähigkeit mit Korrosionsbeständigkeit für hygienische und aggressive Umgebungen. Lieferbar in AISI 316L und AISI 318LN Duplex, Durchmesser 3–26 mm, Tragfähigkeit 0,20–15,00 t. Sandgestrahlte Oberfläche, kein Beschichtungsbedarf.

Einführung
Die Hebekette Klasse 60 ist eine elektrisch geschweißte Kurzgliederkette für das Lasthebegut, konzipiert für Anwendungen, in denen Korrosionsbeständigkeit oder Hygiene erforderlich sind. Typische Einsatzbereiche: Lebensmittelverarbeitung, Pharmaherstellung, Chemieanlagen, Abwasserbehandlung, Salzumschlag und Schiffbau/Marinetechnik. Kleine Größen werden in AISI 316L geliefert; größere Durchmesser verwenden AISI 318LN Duplex für höhere Festigkeit und verbesserte Beständigkeit gegen Lochfraß und Spannungsrisskorrosion in chloridhaltigen Umgebungen. Die Kette kann als Längenware geliefert oder zu ein- und mehrsträngigen Kettengehängen mit kompatiblen Grade-60-Edelstahlkomponenten montiert werden. Dies ist eine Kettengarnitur mit mittlerer Toleranz und darf nicht als Lastkette in Hand- oder Elektroflaschenzügen verwendet werden, sofern sie nicht speziell für die betreffende Radscheibe gefertigt und kalibriert wurde.

Allgemeine Spezifikationen (Tabelle)
Artikel — Spezifikation
Produktname — Hebekette aus Edelstahl Klasse 60
Klasse — Klasse 60 / G60
Kettentyp — Geschweißte Rundkurzglied-Hebekette
Material — Mehrere Edelstahllegierungen einschließlich AISI 316L und AISI 318LN Duplex (siehe Materialliste)
Oberfläche — Sandgestrahlt
Beschichtung — Keine
Verfügbare Durchmesser — 3–26 mm
Tragfähigkeit — 0,20–15,00 t
Mindest-Konstruktionsfaktor — 4:1
Lieferform — Längenware oder komplette Kettengehänge
Dimensionale Referenz — Ähnlich DIN 5687 und EN 818-2

Technische Parameter (Tabelle)
Kettengröße d (mm) — Tragfähigkeit (t) — Teilung t (mm) — Innenbreite b1 min. (mm) — Außenbreite b2 max. (mm) — Material
3* — 0,20 — 14 — 5,0 — 12,5 — AISI 316L
4 — 0,40 — 12 — 5,0 — 13,7 — AISI 316L
5 — 0,63 — 15 — 6,3 — 18,5 — AISI 316L
6 — 0,90 — 18 — 7,8 — 22,2 — AISI 316L
7 — 1,25 — 21 — 9,1 — 25,9 — AISI 316L
8 — 1,55 — 24 — 10,4 — 29,6 — AISI 316L
10 — 2,45 — 30 — 13,0 — 37,0 — AISI 316L
13 — 3,85 — 39 — 16,9 — 48,1 — AISI 316L
16** — 6,00 — 48 — 20,8 — 59,2 — AISI 316L / AISI 318LN Duplex
18 — 8,00 — 54 — 24,3 — 64,8 — AISI 318LN Duplex
22 — 11,00 — 66 — 29,5 — 79,2 — AISI 318LN Duplex
26 — 15,00 — 78 — 35,0 — 93,6 — AISI 318LN Duplex

*3 mm ist eine Werksstandardgröße und trägt unter Umständen keine Einzelkennzeichnung des Grades.
**16 mm ebenfalls in AISI 318LN Duplex verfügbar.

Normen und Prüfung
Die Fertigung folgt dimensionsähnlichen Prinzipien wie DIN 5687 und EN 818-2; Ähnlichkeit bedeutet keine EN 818-2-Zertifizierung für Grade-60-Edelstahlketten. ISO 1834 kann vereinbart und im Prüfzeugnis bestätigt werden. Die Produktionsprüfung umfasst Werkstoffverifikation, Sicht- und Schweißinspektion, Maßkontrolle, werkseigene Prüfungen und Bruchlastverifizierung; die Mindestbruchkraft muss ≥ 4× der angegebenen Tragfähigkeit sein. Qualifikationstests können Ermüdungsprüfungen bis 20.000 Lastzyklen umfassen, falls gefordert. Chargentraceability und Prüfzeugnisse werden bereitgestellt; komplette Kettengehänge erhalten Seriennummern und Identifikationsschilder. Kapazitäten kompletter Gehänge orientieren sich an herstellerspezifischen Grade-60-Tabellen; EN 818-4 Werte für Grade 80 dürfen nicht auf Grade 60 übertragen werden. Alle Verbindungs- und Hakenkomponenten müssen zum Durchmesser und zur Grade-60-Tragfähigkeit passen; das geringstbewertete Bauteil bestimmt die Baugruppenkapazität. Für Prüfung und Wartung ISO 3056 und Herstelleranweisungen beachten. Nach Meerwasser- oder Chemikalienkontakt abspülen, vor Lagerung trocknen und Kontamination durch karbonstählernen Werkzeuge oder Schleifpartikel vermeiden. Eine fertiggestellte Grade-60-Edelstahl-Hebekette darf nicht geschweißt, erwärmt, gebogen, galvanisiert, lackiert oder beschichtet werden.

Merkmale / Technische Spezifikationen

• Produktname: Hebekette aus Edelstahl Klasse 60
• Klasse: Klasse 60 / G60
• Materialien: mehrere Edelstahlqualitäten einschließlich AISI 316L und AISI 318LN Duplex (siehe Liste)
• Verfügbare Durchmesser: 3–26 mm
• Tragfähigkeiten: 0,20–15,00 t je nach Durchmesser
• Mindest-Konstruktionsfaktor: 4:1
• Oberflächenfinish: sandgestrahlt, ohne Beschichtung
• Lieferform: Längenware oder komplette Kettengehänge
• Dimensionale Referenz: ähnlich DIN 5687 und EN 818-2
• Produktion und Prüfungen: Werkstoffverifikation, Schweißinspektion, Maßkontrollen, Werkserprobung und Bruchlastprüfung; Rückverfolgbarkeit und Prüfzeugnisse für Gehänge
