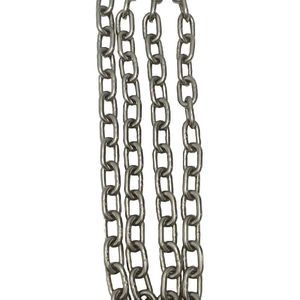

Edelstahlhubkette Grade 80

korrosionsbeständighohe Härtefür schwere Lasten

Produktübersicht
Die Lastkette aus Edelstahl Grade 80 von TOPONE vereint hohe Tragfähigkeit mit korrosionsbeständigen Eigenschaften für anspruchsvolle industrielle Hebeaufgaben. Kurze, elektrisch geschweißte Glieder; Durchmesser 5–13 mm; Einzelstrang WLL 0.80–5.30 t. Gestrahlte Edelstahloberfläche, kein Beschichten erforderlich.

Einführung
Grade 80 Edelstahlketten bieten höhere Hebekapazität als Grade 60 Ketten vergleichbarer Abmessungen, wodurch kleinere Durchmesser verwendet werden können, um das Gewicht der Schlinge zu reduzieren und die Handhabung in engen Bereichen zu verbessern. Hergestellt aus ausgewählten hochfesten Edelstahllegierungen, widersteht die Kette Korrosion ohne Farbe, Verzinkung oder Kunststoffbeschichtung. Geeignet für Lebensmittelverarbeitung, Pharma, Chemieanlagen, Abwasseranlagen, saubere Produktionsbereiche und maritime Umgebungen. Lieferbar als Kettenlänge oder montiert als 1–4-strängige Hebeschlinge mit kompatiblen Grade-80-Edelstahlkomponenten.

Parameter

• Produktname: Grade 80 Stainless Steel Lifting Chain
• Marke: TOPONE
• Festigkeitsklasse: Grade 80 / G80
• Kettentyp: Elektrisch geschweißte Rundstahlkurzgliederkette
• Materialien: Mehrere Edelstahlsorten (304, 321, 316, 316Ti, 310S, 317, 904L, Duplex 2205, Super Duplex 2507, Alloy 800H)
• Oberfläche: Gestrahlt (kein Beschichten)
• Verfügbare Durchmesser: 5–13 mm
• Einzelstrang WLL Bereich: 0.80–5.30 t
• Bemessungsfaktor: Mindestens 4:1
• Maßliche Referenz: Ähnlich DIN 5687 und EN 818-2
• Lieferform: Kettenlänge oder fertige Hebeschlinge

Technische Parameter

• 5 mm — Einzelstrang WLL 0.80 t; Teilung 15 mm; b1 min 6.3 mm; b2 max 18.5 mm; Gewicht ca. 0.540 kg/m
• 6 mm — Einzelstrang WLL 1.12 t; Teilung 18 mm; b1 min 7.8 mm; b2 max 22.2 mm; Gewicht ca. 0.800 kg/m
• 7 mm — Einzelstrang WLL 1.50 t; Teilung 21 mm; b1 min 9.1 mm; b2 max 25.9 mm; Gewicht ca. 1.100 kg/m
• 8 mm — Einzelstrang WLL 2.00 t; Teilung 24 mm; b1 min 10.4 mm; b2 max 29.6 mm; Gewicht ca. 1.390 kg/m
• 10 mm — Einzelstrang WLL 3.15 t; Teilung 30 mm; b1 min 13.0 mm; b2 max 37.0 mm; Gewicht ca. 2.200 kg/m
• 13 mm — Einzelstrang WLL 5.30 t; Teilung 39 mm; b1 min 16.9 mm; b2 max 48.1 mm; Gewicht ca. 3.800 kg/m

Hinweise zur Tragfähigkeit
Die aufgeführten WLL-Werte gelten nur für eine gerade, vertikale Einzelstrang-Konfiguration unter normalen Einsatzbedingungen. Multiplizieren Sie die Einzelstrang-WLL nicht einfach mit der Anzahl der Stränge. Schlingenwinkel, Lastsymmetrie, Betriebstemperatur und Umgebungsbedingungen beeinflussen die zulässige Kapazität. Das Identifikationsschild und das Zertifikat der fertigen Schlinge haben Vorrang vor allgemeinen Tabellen.

Konfigurationen von Kettenschlingen

• Einzelstrang-Kettenschlingen
• Zweistrang-Kettenschlingen
• Dreistrang-Kettenschlingen
• Vierstrang-Kettenschlingen
• Endlose Kettenschlingen
• Verstellbare Kettenschlingen mit zugelassenen Verkürzungsvorrichtungen

Normen
Die Kettengeometrie entspricht prinzipiell den Abmessungsgrundsätzen ähnlich DIN 5687 und EN 818-2. Fertige Grade-80-Kettenschlingen können gemäß EN 818-4 hergestellt und bewertet werden; kompatible Haken und Komponenten sollten den anwendbaren Teilen der EN 1677 entsprechen. Produktaussagen müssen durch entsprechende Prüfungen und Zertifikate belegt werden, wie im Auftrag spezifiziert.

Prüfung und Rückverfolgbarkeit
Empfohlene Prüfungen umfassen Materialzertifikat, chemische und mechanische Prüfungen, Maßkontrolle, visuelle und Schweißprüfung, Lastprobeanalyse, Mindestbruchkraftprüfung, Dehnungs- und Ermüdungsprüfung falls spezifiziert, Klassenkennzeichnung und Chargenrückverfolgbarkeit. Die Mindestbruchkraft muss bei Anwendung eines 4:1-Faktors mindestens das Vierfache der angegebenen WLL betragen. Fertige Schlingen müssen ein Typenschild mit Klasse, Durchmesser, Anzahl der Stränge, WLL, Winkelbereich, Serien-/Rückverfolgbarkeitsnummer und Herstellerkennzeichnung tragen.

Technische Daten

• Produktname: Grade 80 Stainless Steel Lifting Chain
• Marke: TOPONE
• Festigkeitsklasse: Grade 80 / G80
• Materialien: Mehrere Edelstahlsorten verfügbar (siehe Liste)
• Oberfläche: Gestrahlt (kein Beschichten erforderlich)
• Verfügbare Durchmesser: 5–13 mm
• Einzelstrang WLL Bereich: 0.80–5.30 t
• Bemessungsfaktor: Mindestens 4:1
• Lieferform: Kettenlänge oder fertige Hebeschlinge
