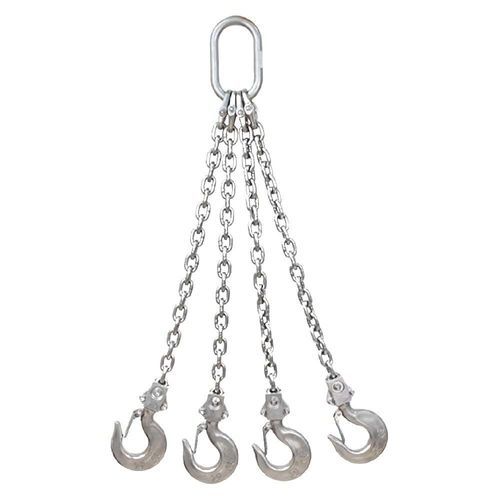

Anschlagmittel mit 4 Punkten G60

1 Strang2 Stränge3 Stränge

Product Overview
Die Kettenschlinge aus Edelstahl Grade 60 ist eine Hebe-Anordnung aus Edelstahl-Hebekette und passenden Bauteilen für korrosionsbeständige Industriehebungen. Erhältlich als Einstrang-, Zweistrang-, Dreistrang- und Vierstranganordnung, geeignet für Marine-, Offshore-, Lebensmittelverarbeitung-, Chemie- und allgemeine Industrieeinsätze mit Anforderungen an Korrosionsbeständigkeit und Rückverfolgbarkeit.

Introduction
Die Schlinge besteht aus Edelstahl-Hebekette und tragenden Komponenten wie Hauptglied, Verbindungsgliedern, Verkürzern und Hebehaken. Lieferbar als Ein-, Zwei-, Drei- oder Vierstrang-Anordnungen mit Kettendurchmesser, Wirklänge und Endbeschlägen entsprechend Traglast und Hebe-Anordnung. Bei der Auswahl sind Gewicht, Anzahl der belasteten Stränge, Neigungswinkel, Lastsymmetrie, Temperatur und Betriebsumgebung zu berücksichtigen. Die auf der Identitätsplakette angegebene WLL darf nicht überschritten werden.

Lifting Configuration

• 1-Strang: Der Hebepunkt muss senkrecht über dem Schwerpunkt der Last liegen.
• 2-Strang: Hebepunkte an beiden Seiten des Schwerpunkts positionieren.
• 3-Strang / 4-Strang: Hebepunkte um den Schwerpunkt verteilen, um eine kontrollierte Lastverteilung zu erzielen.
• Bei Mehrstrang-Anordnungen muss der Neigungswinkel β >15° und ≤60° sein.

Working Conditions
Die volle Nenn-WLL gilt von -40°C bis +250°C. Von +250°C bis +350°C wird die zulässige WLL auf 75% reduziert; von +350°C bis +450°C auf 50%. Für AISI 318LN Duplex-Komponenten liegt die maximale Einsatztemperatur bei 350°C. Einsatz in Säuren, Laugen oder deren Dämpfen erfordert die Bestätigung der Materialverträglichkeit für die tatsächliche chemische Umgebung.

Load Conditions

• Keine Verdrillung oder Verknotung der Kettenschenkel.
• Haken müssen die Last in der Hakenmulde tragen, nicht an der Spitze.
• Stoßbelastungen und Ruckbewegungen vermeiden.
• Bei Choker-Anordnung wird die Nenn-WLL auf 80% reduziert.
• Kann eine gleichmäßige Lastverteilung zwischen Strängen nicht sichergestellt werden, ist die anwendbare WLL gemäß den Anweisungen für asymmetrische Belastung zu reduzieren.

High-Cycle Lifting
Für Anwendungen mit über 20.000 Belastungszyklen (automatisierte Produktion oder wiederholte Materialhandhabung) sind dynamische Lasten zu berücksichtigen und die Kettenauslegung gemäß DIN EN 818-7 Mechanismusgruppe 1Bm/M3 zu wählen, um die Beanspruchung im Hochzyklusbetrieb zu reduzieren.

Parameter
Item - Specification
Product Name - Stainless Steel Grade 60 Chain Sling
Material - Stainless Steel
Grade - Grade 60
Standard - DIN 5688-1
Configuration - Single Leg / Double Leg / Three Leg / Four Leg
Chain Diameter - Customized
Working Load Limit (WLL) - According to chain diameter and sling configuration
Safety Factor - According to applicable lifting standard
Surface Finish - Blasted
Components - Master Link, Hooks, Connecting Components
Length - Customized
Certification - Test Certificate Available
Application - Marine, Offshore, Chemical, Food Processing, Industrial Lifting

Standards
Manufacturing Standards
Hergestellt aus Edelstahl-Hebekette und kompatiblen Hebe-Komponenten gemäß:

• DIN 5688-1
• DIN 5687
• DIN 7541
• Anwendbare DIN EN 818 Anforderungen für Hebeketten

Testing Standards
Jede Edelstahlschlinge wird vor Auslieferung geprüft, einschließlich:

• Materialverifizierung
• Maßkontrolle
• Komponenteninspektion
• Überprüfung der Identifikationskennzeichnung
• WLL-Verifizierung
• Prüfprotokoll (proof test) Dokumentation

Application Standards
Entwickelt für Hebeoperationen in:

• Handhabung maritimer Ausrüstung
• Offshore-Wartung
• Lebensmittelverarbeitungsanlagen
• Chemische Industrie
• Saubere Produktionsumgebungen
• Industrielle Hebeoperationen

Maintenance Standards
Regelmäßige Inspektionen sollten umfassen:

• Verschleiß der Kettenglieder
• Verformung der Kettenglieder
• Zustand der Haken
• Schädigung der Komponenten
• Korrosionszustand
• Identifikationskennzeichnung

Die Schlinge ist aus dem Dienst zu nehmen, wenn:

• Die Kettendicke durch Verschleiß verringert ist
• Kettenglieder dauerhaft verformt sind
• Haken beschädigt oder zu weit geöffnet sind
• Risse oder strukturelle Schäden festgestellt werden

Technical specifications

• Product Name: Stainless Steel Grade 60 Chain Sling
• Brand: TOPONE CHAIN
• Material: Stainless Steel
• Grade: Grade 60
• Standards: DIN 5688-1, DIN 5687, DIN 7541, applicable DIN EN 818
• Configurations: Single-leg, Double-leg, Three-leg, Four-leg
• Chain Diameter: Customized
• Length: Customized
• Working Load Limit (WLL): As marked on product, depends on chain diameter and configuration
• Temperature range for full WLL: -40°C to +250°C
• WLL reduction: +250°C to +350°C → 75%; +350°C to +450°C → 50%
• Surface Finish: Blasted
• Components: Master link, hooks, connecting components
• Certification: Test certificate available; proof test documentation and traceability
• Applications: Marine, offshore, food processing, chemical and industrial lifting
• High-cycle guidance: Consider DIN EN 818-7 and reduce stress for >20,000 cycles
• Inspection & maintenance: Material verification, dimensional and component checks, identification marking, remove from service on wear/deformation/damage
• MOQ: 1 Piece
• Packaging: Carton + Steel Pallet
