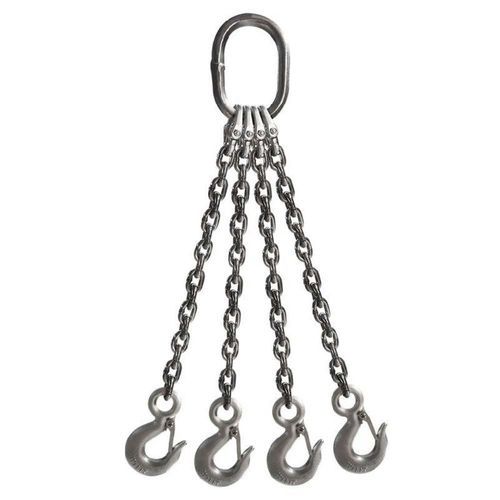

Anschlagkette G80

Endlos2 Strängemit 4 Punkten

Produktbeschreibung
Das Kettengehänge G80 aus Edelstahl wird aus Hebekette aus Edelstahl der Güteklasse 80 gefertigt und mit Edelstahl‑Hauptgliedern, Haken und Verbindungselementen montiert. Erhältlich als 1‑, 2‑, 3‑ und 4‑Bein‑Gehänge, ist es für Hebeaufgaben konzipiert, die Korrosionsbeständigkeit und die Tragfähigkeit der Güteklasse 80 erfordern. Es wird häufig in maritimen, offshore, lebensmittelverarbeitenden, chemischen und industriellen Hebeumgebungen eingesetzt.

Einführung
Das Kettengehänge G80 aus Edelstahl ist eine Hebevorrichtung, bestehend aus einer Hebekette aus Edelstahl der Güteklasse 80 und kompatiblen Hebekomponenten. Die Ausführung des Gehänges kann kundenspezifisch angepasst werden, einschließlich Anzahl der Beine, Kettendurchmesser, effektive Arbeitslänge und Beschläge. Im Vergleich zu herkömmlichen legierten G80‑Kettengehängen werden Edelstahl‑G80‑Gehänge für Anwendungen gewählt, bei denen Korrosionsbeständigkeit und Oberflächenreinheit erforderlich sind.

Produktaufbau

• Verfügbare Ausführungen: 1‑Bein‑Kettengehänge; 2‑Bein‑Kettengehänge; 3‑Bein‑Kettengehänge; 4‑Bein‑Kettengehänge
• Hauptkomponenten: Kette aus Edelstahl Klasse 80; Hauptglied; Verbindungsglied; Gabelhaken; Selbstsichernder Haken; Verkürzungsgerät

Betriebsbedingungen

• Die zulässige Arbeitslast (WLL) darf bei Hebevorgängen nicht überschritten werden.
• Das Kettengehänge ist entsprechend Lastgewicht, Kettendurchmesser, Anzahl der belasteten Beine, Hebewinkel und Arbeitsumgebung auszuwählen.
• Bei Mehrbein‑Gehängen ist der Winkel korrekt zu wählen, da die Last auf jedem Bein mit größerem Winkel zunimmt.

Anwendungsumgebung

• Maritime Hebeoperationen
• Offshore‑Wartung
• Handhabung von lebensmittelverarbeitenden Anlagen
• Anwendungen in der chemischen Industrie
• Reinraumfertigung
• Korrosionsanfälliges industrielles Heben

Parameter — Metrische Tabelle (Arbeitslastgrenze in metrischen Tonnen)
Durchmesser (mm) | 1 Bein (t) | 2 Beine 0°–45° (t) | 2 Beine 45°–60° (t) | 3 & 4 Beine 0°–45° (t) | 3 & 4 Beine 45°–60° (t) | Endlosgehänge (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parameter — Beispiel (Arbeitslastgrenze in Pfund)

• Für eine 1/2" Kettengehänge: 1‑Bein = 12,000 lbs
• 2‑Bein bei 60° = 20,800 lbs
• 2‑Bein bei 45° = 17,000 lbs
• 2‑Bein bei 30° = 12,000 lbs
• 3 & 4‑Bein bei 60° = 31,200 lbs
• 3 & 4‑Bein bei 45° = 25,500 lbs
• 3 & 4‑Bein bei 30° = 18,000 lbs

Normen

• Name: Kettengehänge G80 aus Edelstahl
• MOQ: 1 Stück
• Verpackung: Karton + Stahlpalette
• Herstellungsstandards: Hebekette aus Edelstahl Klasse 80 und kompatible Komponenten
• Anwendbare Normen: EN 818-2, EN 818-4, EN 1677, ISO 1834
• Das montierte Gehänges ist mit WLL, Kettendurchmesser, Identifikationsdaten und Herstellerrückverfolgbarkeit gekennzeichnet

Prüfung & Inspektion

• Jedes Gehänges wird vor Lieferung geprüft: Materialverifikation, Kettenmaßprüfung, Komponentenprüfung, Schweiß‑ und Verbindungsprüfung, Zugversuch und WLL‑Überprüfung
• Prüfzertifikate und Rückverfolgbarkeitsdokumente sind auf Kundenanforderung verfügbar

Anwendungsstandards & Betrieb

• Konzipiert für das Heben von maritimen Geräten, Offshore‑Wartung, Handhabung chemischer Anlagen, Montage von Lebensmittelverarbeitungsmaschinen und industrielle Materialhandhabung
• Die angegebene WLL nicht überschreiten; Stoßbelastungen vermeiden; keine beschädigten oder verformten Kettenteile verwenden; Haken in der Hakensattellage belasten; Winkel von Mehrbein‑Gehängen entsprechend den Hebeanforderungen kontrollieren

Wartungsstandards

• Regelmäßige Inspektionen sollten Verschleiß der Kettenglieder, Kettenverformung, Korrosionszustand, Aufweitungsverformung der Haken, Beschädigung des Hauptglieds und Zustand der Kennzeichnungen umfassen
• Das Gehänges ist außer Betrieb zu nehmen, wenn Kettenglieder Risse oder bleibende Verformungen aufweisen, übermäßiger Verschleiß die ursprünglichen Maße reduziert, Haken beschädigt oder übermäßig geöffnet sind oder die Komponenten die Nenndauerlast nicht mehr gewährleisten können

Eigenschaften / technische Daten

• Produktname: Kettengehänge G80 aus Edelstahl
• Modell / Bezeichnung: Kettengehänge G80 aus Edelstahl
• Material: Edelstahl Klasse 80 (Kette und Komponenten)
• Ausführungen: 1‑Bein, 2‑Bein, 3‑Bein, 4‑Bein; Endlosgehänge (Schleife) optional
• Arbeitslastgrenze: siehe Parameter‑Tabelle (Werte in metrischen Tonnen) und Beispiel‑WLL in Pfund
• Anwendbare Normen: EN 818-2, EN 818-4, EN 1677, ISO 1834
• Kennzeichnung: WLL, Kettendurchmesser, Identifikation und Rückverfolgbarkeit
• MOQ: 1 Stück; Verpackung: Karton + Stahlpalette
• Typische Anwendungen: maritim, offshore, Lebensmittelverarbeitung, chemische Industrie, saubere Produktion und korrosionssensitives Heben
