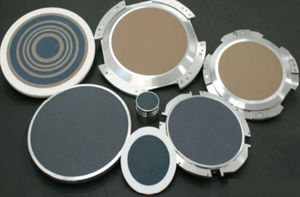

ProduktübersichtIn der Halbleiter-, Optik- und hochpräzisen Elektronikfertigung sind stabiler Werkstückhalt und beschädigungsfreier Transport entscheidend. Traditionelle poröse Metall-Vakuumspannsysteme zeigen Einschränkungen bei Gleichmäßigkeit, Sauberkeit und Langzeitstabilität. Die neue Generation mikroporöser Keramik‑Metall-Verbund‑Vakuumspannfutter kombiniert eine leistungsfähige mikroporöse Keramik-Adsorptionsschicht mit einer Metallflansch‑Basis, um Funktionalität und Strukturfestigkeit zu optimieren.
01 Schlüsselrolle der mikroporösen Keramik-AdsorptionsflächeDie Adsorptionsfläche verwendet mikroporöse Keramikmaterialien aus hochreiner Aluminiumoxid (Al2O3) oder Siliziumkarbid (SiC), präzise gesintert, um eine gleichmäßig verteilte Mikroporenstruktur zu bilden. Dies ermöglicht:
- Gleichmäßige Verteilung des Vakuumdrucks zur Vermeidung lokaler Spannungskonzentrationen
- Stabile, kratzfreie Unterstützung für Wafer, Glas und Dünnfilmsubstrate
- Hohe Oberflächenreinheit zur Reduzierung des Partikelkontaminationsrisikos
02 Strukturverstärkung durch die Metallflansch-BasisDie mikroporöse Keramikschicht ist mittels Hochvakuum-Lotverbindung an die Metallflansch angebunden und bildet eine integrierte Adsorptionseinheit. Der Metallflansch bietet:
- Hohe mechanische Festigkeit und Schlagfestigkeit
- Verbesserte Montage- und Schnittstellenkompatibilität
- Optimierte Dichtungswege zur Verringerung des Leckagerisikos
03 Vergleichsanalyse: traditionelle poröse Metallspannfutter vs. Keramik‑Metall‑Verbund- Porenuniformität: Traditionelle Metallspannfutter zeigen große Abweichungen und ungleichmäßige Verteilung mit lokalen Druckunterschieden; mikroporöse keramische Oberflächen liefern eine einheitliche Mikroporenanordnung und konsistenten Flächenunterdruck
- Oberflächenreinheit: Metalloberflächen neigen zu Oxidation und Teilchenablösung mit Kontaminationsrisiko; keramische Oberflächen sind chemisch inert und ohne Ausfällung von Verunreinigungen, geeignet für Reinraum-Umgebungen
- Verschleißfestigkeit: Metalle haben geringere Oberflächenhärte und können verschleißen oder sich verformen und Poren verstopfen; keramische Oberflächen sind hoch hart, verschleiß- und alterungsbeständig und verlängern die Lebensdauer
- Werkstückanpassung: Metalloberflächen können dünne Bleche und Wafer verkratzen und Verformungen verursachen; glatte keramische Oberflächen ermöglichen beschädigungsfreie Spannungen und sind kompatibel mit präzisen Dünnwerkstücken
- Strukturelle Stabilität: Metallporenfutter können sich bei langfristigem Hochfrequenzbetrieb verformen und undicht werden; integrierte Keramik‑Metall‑Konstruktion bietet hohe Schlagfestigkeit und Dichtigkeit
- Anwendungsszenarien: Metallporenfutter eignen sich für allgemeine Bearbeitung und kostenbewusste Massenproduktion; Keramik‑Metall‑Verbundlösungen sind für hochpräzise Prozesse in Halbleiter-, Optik- und High-End-Elektronik konzipiert
04 Anwendungsnutzen in der PräzisionsfertigungMikroporöse Keramik‑Metall‑Verbund-Vakuumspannfutter werden eingesetzt für:
- Handhabung und Ausrichtung von Halbleiterwafern
- Bearbeitung von Substraten für Flachbildschirme (LCD/OLED)
- Spannung bei Schleif- und Polierprozessen optischer Linsen
- Hochpräzise Bearbeitung von Keramik und Dünnschichtmaterialien
FazitMit dem Fortschritt in Halbleiter- und Präzisionsfertigung entwickelt sich die Vakuumgreiftechnik hin zu keramischen Verbundstrukturen. Mikroporöse Keramik‑Metall‑Verbundspannfutter verbinden Material- und Strukturdesign und bieten stabilere, sauberere Adsorptionslösungen für hochpräzise Fertigungsprozesse.
Technische Merkmale / Spezifikationen- Adsorptionsmaterial: hochreine Aluminiumoxid (Al2O3) oder Siliziumkarbid (SiC) mikroporöse Keramik
- Herstellung: präzises Sintern zur Erzielung einer gleichmäßigen Mikroporenstruktur
- Verbundstruktur: keramische Funktionsoberfläche mit Metallflansch durch Hochvakuum-Brazing verbunden
- Wesentliche Vorteile: gleichmäßige Vakuumverteilung, hohe Oberflächenreinheit, kratzfreier Halt, hohe Verschleißfestigkeit
- Funktionen des Metallflansches: mechanische Verstärkung, Schlagfestigkeit, Installations-/Schnittstellenkompatibilität, optimierte Dichtungswege
- Typische Anwendungen: Wafer-Handling, Bearbeitung von LCD/OLED-Substraten, Spannung optischer Linsen, Dünnfilm- und Keramikbearbeitung
