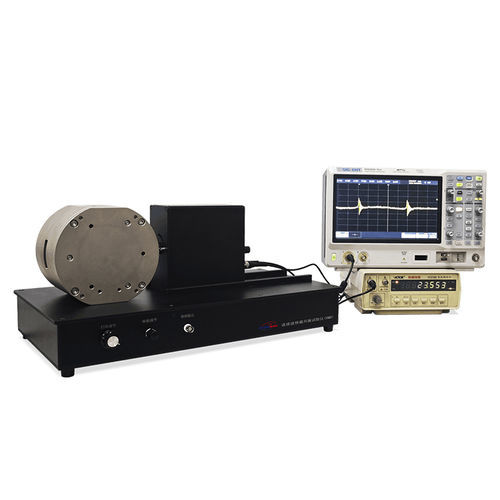

Continuous-Wave-Spektrometer

NMRzur Analysefür Schulungszwecke

Dieses Continuous-Wave (CW) Kernspinresonanzspektrometer ist für Lehre und Materialcharakterisierung konzipiert. Es nutzt hochfrequente Anregung in einem starken Magnetfeld und detektiert die Reaktion der nuklearen magnetischen Momente zur molekularen und zusammensetzungsbezogenen Analyse; geeignet für Messungen von 1H- und 19F-Parametern.

Aufbau des Instruments:

• Magnet
• Stromversorgung für das Magnetfeld-Scanning
• Abstimmbarer Oszillator
• Externes Oszilloskop (separat zu beschaffen)
• Frequenzzähler

Produktmerkmale:

• Einfache, leichte mechanische Ausführung für eine benutzerfreundliche Handhabung
• Hohe Homogenität des Magnetfelds, ermöglicht die Beobachtung von mehr als 20 Resonanzkomponenten
• Kompaktes Sonden-Design für komfortablen Probentausch

Experimentelle Details:

• Beobachten des NMR-Signals, genaue Bestimmung des statischen Magnetfelds B0 und Abschätzung des Fehlers ΔB0
• Aufzeichnen des Resonanzsignals der Fluor-Kerne in einer festen Probe aus Polytetrafluorethylen (PTFE) und Messung des zugehörigen g-Faktors
• Abschätzen der Resonanzlinienbreite der Fluor-Kerne in PTFE und Berechnung der Relaxationszeit T2

Versuchsziele:

• Verstehen der Prinzipien der Kernspinresonanz und Beobachten von NMR-Phänomenen
• Beherrschen von NMR-Messmethoden und Erlernen der präzisen Magnetfeldmessung mittels NMR
• Durchführung quantitativer Messungen zur Bestimmung grundlegender Kernparameter von 1H und 19F

Technische Spezifikationen:

• Signal‑Rausch‑Verhältnis: 100:1 (40 dB)
• Oszillationsfrequenz: 17 MHz – 23 MHz (abhängig vom Magneten)
• Frequenzeinstellbereich: f_max / f_min = 1,5
• Typische Proben in den Experimenten: 1H — CuSO4 (Probe Nr. 1); 19F — Polytetrafluorethylen (PTFE) (Probe Nr. 2)
