Experimentierkit für Magnetsensor

zur Laborbearbeitung

Übersicht

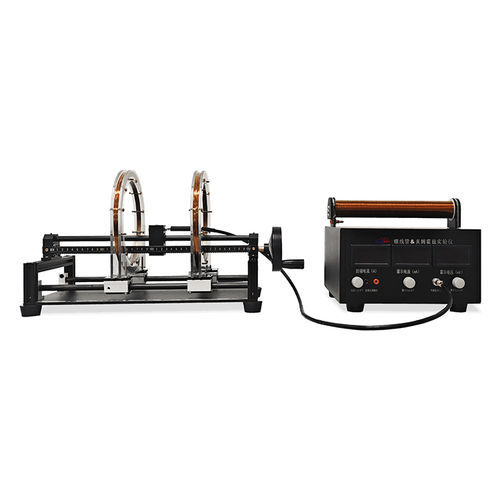

Das Helmholtz- und Solenoid-Laborgerät (HG302-HW322B Kit) ist ein Lehrgerät zur Erzeugung eines homogenen Magnetfeldes mit einem Helmholtz-Spulenpaar oder eines langen, homogenen axialen Feldes mit einem Solenoid. Es dient der Demonstration und quantitativen Überprüfung des Biot–Savart-Gesetzes, der Überlagerung magnetischer Felder und der räumlichen Feldverteilung mithilfe von Hall-Effekt-Sensoren.

Instrumentenkonfiguration

• Solenoid- und Helmholtz-Spulentester
• HG302 Hall-Effekt-Sensor
• HW322B Hall-Effekt-Sensor
• Prüfstand für Helmholtz-Spulen
• Solenoid

Produkteigenschaften

• Einstellbarer Helmholtz-Spulenabstand (freie Einstellung)
• Flexible Anschlussmethode für die Messspule
• Einfache, wartungsfreundliche Solenoid-Konstruktion

Experimentelle Details

• Messung der Magnetfeldverteilung einer Helmholtz-Spule und eines Solenoids mit Hall-Effekt-Sensoren

Versuchszwecke

• Verstehen der Messung magnetischer Felder mittels Hall-Effekt
• Bestimmung der axialen Magnetfeldverteilung innerhalb eines Solenoids
• Messung der Feldgleichmäßigkeit für Helmholtz-Spulenabstände R/2, R und 2R

Technische Daten

• Erregungsstrom: stufenlos einstellbar (0–250 mA für Solenoid; 0–500 mA für Helmholtz-Spule)
• Magnetfeld Solenoid: stufenlos einstellbar (0–35 Gs)
• Magnetfeld Helmholtz-Spule: stufenlos einstellbar (0–15 Gs)
• Hall-Strom: stufenlos einstellbar (0–2,5 mA für Solenoid; 0–5 mA für Helmholtz-Spule)
