Charakterisierungsgerät

Übersicht

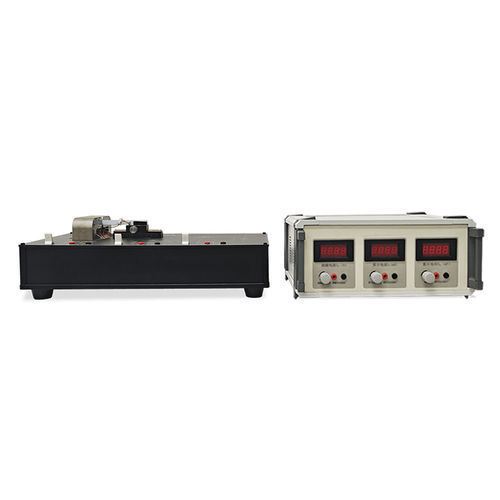

Das Experimentiergerät zum Halleffekt ermöglicht die Beobachtung der quer verlaufenden Hall-Spannung in einem von Strom durchflossenen Leiter im Magnetfeld, die Bestimmung von Ladungsträgertyp und -konzentration sowie die Messung der Magnetfeldstärke. Es ist für Laborunterricht und Forschung in den Bereichen Halbleiter und magnetische Messungen vorgesehen.

Gerätekomponenten

• Elektromagnetisches System
• Hall-Element-Baugruppe
• Steuer- und Messeinheit
• Doppelte Konstantstromquelle
• Hochpräzises Voltmeter
• Verstellungsskala

Produktmerkmale

• Sensor in einer Dimension verschiebbar
• Richtungen von Erregungsstrom, Hallstrom und Hallspannung veränderbar

Versuchsinhalte

• Untersuchung des Halleffekts und der Eigenschaften von Hall-Bauelementen

Versuchsziele

• Prinzipien des Halleffekts verstehen
• Messmethode der Hallspannung beherrschen und Hall-Bauelemente zur Messung von Magnetfeldern einsetzen
• Ausgangskennlinien von Hall-Bauelementen messen

Technische Daten

• Elektromagnet: stufenlos einstellbar (0–1300 Gs)
• Erregungsstrom: stufenlos einstellbar (0–500 mA)
• Hallstrom: stufenlos einstellbar (0–5 mA)
