Hysteresegraph B-H

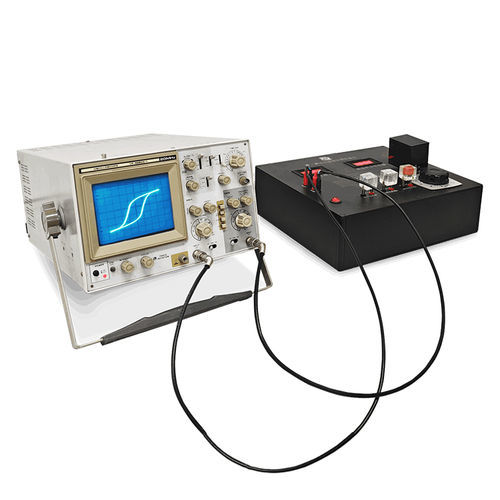

Der B-H-Hystereseschleifen-Prüfgerät BH-01 ist ein integriertes Laborgerät zur Messung und Darstellung von B-H-Kurven (magnetische Hysteresekurven) weichmagnetischer Werkstoffe. Es ermöglicht die Bestimmung der Sättigungsinduktion, Remanenz, Koerzitivfeldstärke und Permeabilität. Es eignet sich für Lehre und Materialcharakterisierung mit Proben desselben Materials in unterschiedlichen Orientierungen und Eigenschaften.

Instrumentenkomponenten

• Gehäuse (mit eingebautem Autotransformator)
• Standardwiderstand
• Abtastwiderstand
• Integrationswiderstand
• Integrationskondensator
• Probe 1 (nicht orientiertes Siliziumstahlblech)
• Probe 2 (orientiertes Siliziumstahlblech)
• AC-Amperemeter
• AC-Voltmeter

Versuchsziele

• Begriffe der magnetischen Hysteresen, Hystereseschleifen und Magnetisierungskurven verstehen; zentrale Größen ferromagnetischer Werkstoffe identifizieren: Koerzitivfeldstärke, Remanenz und Permeabilität.
• Erlernen der Verwendung eines Oszilloskops zum Aufzeichnen von Magnetisierungskurven und Hystereseschleifen.
• Bestimmung von Sättigungsinduktion, Remanenz und Koerzitivfeldstärke aus der Hystereseschleife.
• Vergleich der Änderungen der Hystereseschleifen bei orientierten und nicht orientierten Proben desselben Materials.

Eigenschaften / technische Daten

• Abtastwiderstand: 20 Ω
• Integrationswiderstand: 47 kΩ
• Integrationskondensator: 4,7 μF
• Probe 1 (nicht orientiertes Siliziumstahlblech) Wicklungen: Primär 100 Windungen, Sekundär 100 Windungen
• Probe 2 (orientiertes Siliziumstahlblech) Wicklungen: Primär 200 Windungen, Sekundär 300 Windungen
