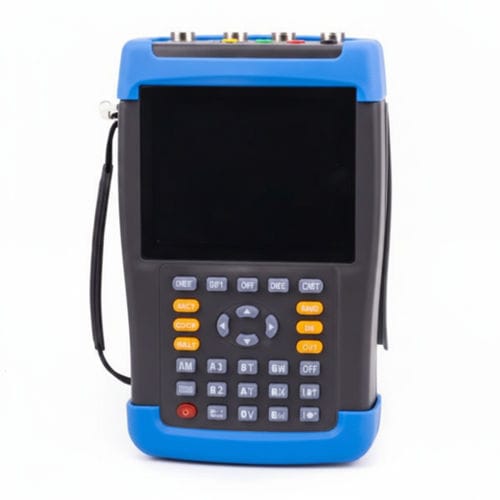

Netzqualitätsanalysator SMG7000

SignalÜberwachungfür Stromnetz

Das SMG7000 ist ein tragbarer Netzqualitäts‑Analysator für die Vor‑Ort‑Inspektion und die Langzeitüberwachung elektrischer Netze. Er erkennt Wellenformverzerrungen, Oberschwingungen, Spannungsfluktuationen/Flimmern und Dreiphasen‑Unsymmetrien und liefert präzise elektrische Messwerte sowie Vektoranalyse für industrielle Anwendungen.

Hauptmerkmale

• Tragbares Hochpräzisionsinstrument zur Erkennung von Wellenformverzerrungen, Oberschwingungen, Spannungsabweichungen, Flimmern und Phasenasymmetrien.
• Misst Spannung, Strom, Wirkleistung/Blindleistung/Scheinleistung, Phasenwinkel, Leistungsfaktor und Frequenz mit hoher Genauigkeit.
• Vektordarstellung zur schnellen Überprüfung der Verdrahtung und Phasenlage.
• Strommessung über Stromzangen (berührungslos); Zangen: Standard 5 A/25 A; optional 100 A/500 A und 400 A/2000 A.
• Umfassende Netzqualitätsanalyse von Einspeisung bis Last: Frequenzabweichung, Spannungsabweichung, Spannungsfluktuation, Flimmer, Dreiphasen‑Unsymmetrie und Oberschwingungen bis 63. Ordnung.
• Einphasen‑ und gleichzeitig dreiphasige Wellenformanzeige für Spannung und Strom.
• Bildschirmsperre an Testschnittstellen zur erleichterten Auswertung erfasster Daten.
• Überwachung von Lastschwankungen und Trendaufzeichnung (Spannung, Strom, Wirkwirkleistung/Blindleistung/Scheinleistung, Frequenz, Phase) in einstellbaren Intervallen.
• Unterstützt dynamisches Monitoring und Vor‑Ort‑Einstellungen für Inbetriebnahme und Leistungsanpassung.
• Bewertung von Blindleistungskompensation und Filterdynamik mit quantitativen Auswertungen.
• Einstellbares Speicherintervall und interner Großspeicher: bis zu 18 Monate kontinuierliche Aufzeichnung (1‑Minuten‑Intervall).
• USB‑Schnittstelle für einfachen Datentransfer zum PC und Kompatibilität mit Back‑Office‑Datenmanagement‑Software.
• Integrierte Kalender/Uhr für Zeitstempel; großes Farb‑LCD und leitfähige Silikon‑Tastatur für den Außeneinsatz.
• Hochkapazitativer, wiederaufladbarer Lithium‑Ionen‑Akku und kompaktes, leichtes Gehäuse für Mobilität.

Technische Daten

• Modell: SMG7000
• Spannungsmessbereich: 0 ~ 200 V ~ 800 V (automatische Bereichswahl)
• Strommessbereich (mit Zangen): Standard 5 A / 25 A; optional 100 A / 500 A; optional 400 A / 2000 A
• Phasenwinkelbereich: 0 ~ 359.99°
• Frequenzbereich: 45 ~ 55 Hz
• Spannungskanäle: 3 (U_A, U_B, U_C)
• Stromkanäle: 3 (I_A, I_B, I_C)
• Maximale Oberschwingungsanalyse: bis 63. Ordnung
• Maximale kontinuierliche Speicherung (1‑Minuten‑Intervall): 18 Monate
• Messgenauigkeit — elektrische Parameter: Spannung ±0,2 %; Frequenz ±0,01 Hz; Strom und Leistung ±0,5 %; Phase ±0,2°
• Qualitätsgenauigkeit: Grundspannungsabweichung ≤0,5 % FS; Grundstrom ≤1 % FS; Phasenfehler ≤0,2°; Oberschwingungsspannungsfehler ≤0,1 %; Oberschwingungsstromfehler ≤0,2 %; Dreiphasen‑Unsymmetriefehler ≤0,2 %; Fehler für Spannungsabweichung/‑fluktuation ≤0,2 %
• Betriebstemperatur: -10 ℃ ~ +40 ℃
• Ladeversorgung: 220 V AC, 45 Hz–55 Hz
• Host‑Leistungsaufnahme: ≤ 3 VA
• Maximale Batterielaufzeit (voll geladen): ≤ 10 Stunden
• Isolierung: Isolationswiderstand Eingänge/Gehäuse ≥ 100 MΩ; hält 1,5 kV (Netzfrequenz) für 1 Minute zwischen Versorgung und Gehäuse
• Abmessungen: 258 mm × 158 mm × 58 mm
• Gewicht: 1,8 kg
