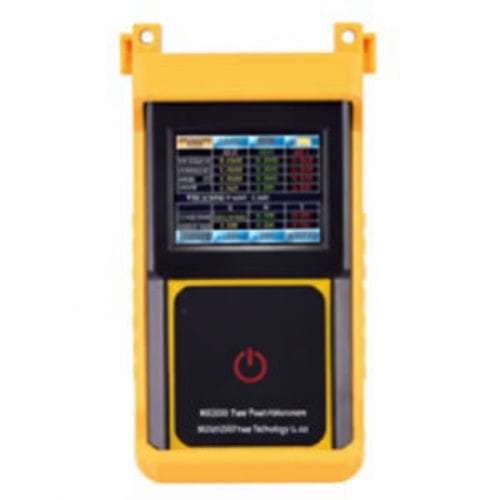

Digitaler Phasenwinkelmesser SMG3000

Multifunktion

Das SMG3000 ist ein tragbares Phasen-Voltammeter für präzise Messungen und Analysen vor Ort an Drehstromanlagen. Es liefert simultane Messwerte für Spannungen, Vierleiterströme, Phasenwinkel, Frequenz und Leistungsgrößen sowie Visualisierung und Datenspeicherung.

Funktionen und Merkmale:

• Gleichzeitige Messung der Dreiphasenspannungen und der vier Leiterströme (inkl. Neutralleiter/Nullleiterstrom).
• Gleichzeitige Messung der Phasenwinkel von Spannung, Strom und Leistung; Phasenfolgen-Erkennung.
• Frequenzmessung und automatische Unterscheidung von Transformatorwicklungen.
• Automatische Erkennung kapazitiver und induktiver Lasten.
• Sechseckiges Vektordiagramm und Farbreihenfolge-/Vektor-Analyse auf 3,5" TFT-Touchscreen.
• Messung von Wirkleistung (P), Blindleistung (Q), Scheinleistung (S), Drehstromleistung und Leistungsfaktor.
• Daten- und statische Datenspeicherung sowie Prüfungs-/Berichtsansichten.
• Wiederaufladbarer Lithium-Akku mit Dauer-Standby/-Betriebszeit > 20 Stunden.

Technische Daten:

• Spannung: Bereich 1 ～ 500 V; Genauigkeit: 0,5 % × Bereich; Auflösung: 0,01 V.
• Strom: Bereich 0,001 ～ 10 A; Genauigkeit: 0,5 % × Bereich; Auflösung: 0,0001 A.
• Wirkleistung (P): Bereich 0,001 ～ 5000 W; Genauigkeit: 0,5 % × Messwert (PF = 1); Auflösung: 0,1 W.
• Blindleistung (Q): Bereich 0,001 ～ 5000 VAR; Genauigkeit: 0,5 % × Messwert (PF = 0); Auflösung: 0,1 VAR.
• Scheinleistung (S): Bereich 0,001 ～ 5000 VA; Genauigkeit: 0,5 % × Messwert; Auflösung: 0,1 VA.
• Frequenz: Bereich 45 ～ 65 Hz; Genauigkeit: 0,1 % × Messwert; Auflösung: 0,01 Hz.
• Phase: Bereich 0 ～ 360°; Genauigkeit: ±2°; Auflösung: 0,1°.
• Display: 3,5" TFT-Farbdisplay, Touchscreen.
• Abmessungen: 320 × 280 × 140 mm. Gewicht: 3,2 kg.
• Datenfunktionen: dynamische und statische Datenspeicherung, Ansicht und Export.
• Akkumulator: wiederaufladbarer Lithium-Akku, Dauer-Standby/-Betrieb > 20 Stunden.

Anwendungsbereiche:

• Vor-Ort-Leistungsqualitätsanalyse und Inbetriebnahme elektrischer Anlagen.
• Wartung und Fehlerdiagnose in Industrieanlagen und Verteilnetzen.
• Transformatorprüfungen sowie Überprüfung von Phasenfolge und Verdrahtung.
• Energieaudits und Kontrolle der Blindleistungskompensation.

Produktbezeichnungen / Synonyme:

• Phase Voltammeter
• Phasentester
• Tragbares Phasen-Voltammeter
