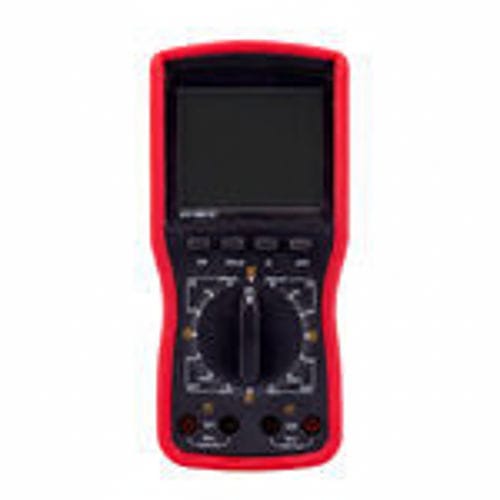

Digitaler Phasenwinkelmesser SMG2000B

Multifunktionfür Kabel

Übersicht
Das SMG2000B ist ein tragbarer digitaler Zwei‑Kanal‑Phasenmesser für Feldmessungen von Wechselspannung, Wechselstrom und Phasenbeziehungen (U‑U, I‑I, U‑I). Es verwendet Klemme‑Stromwandler für den Stromeingang und bietet isolierte Zweifach‑Spanneingänge, um Kurzschlüsse bei Phasenprüfungen zu vermeiden.

Hauptmerkmale

• Doppelzangen‑Design mit isolierten Spannungs­eingängen für sichere Phasenmessungen zwischen Spannungen und/oder Strömen.
• Misst Phase, Phasenfolge, Wechselspannung, Wechselstrom und Wechselleckstrom; unterscheidet Transformatorgruppen sowie induktive/kapazitive Schaltungen.
• Stromeingang über Zangen: kein Unterbrechen der Leitung erforderlich; U1‑U2‑Messung erfolgt mit isolierten Eingängen zur Vermeidung von Kurzschlüssen.
• Großes, kontraststarkes LCD mit Zeichen bis zu 25 mm und einstellbarem Betrachtungswinkel (~70°); weiße Hintergrundbeleuchtung für schlechte Lichtverhältnisse.
• Praktische Funktionen: Datenhaltefunktion (HOLD), automatische Abschaltung, Batterie‑Warnung.

Referenz‑Betriebsbedingungen

• Referenz‑Umgebungstemperatur: 23℃ ±1℃; Betriebsbereich: 10℃–40℃; relative Luftfeuchte <80% RH.
• Referenz‑Luftfeuchte: 40%–60%.
• Signalform (Referenz): Sinus, β = 0.05; Referenzfrequenz 50 Hz ±1 Hz; Betrieb 45–65 Hz.
• Geräte‑Betriebsspannung Referenz: 9V ±0.1V; Betriebs­toleranz: 9V ±1V.
• Für Phasenmessung erforderliche Amplitude: Spannung Referenz 100V ±20V (Betrieb 30V–500V); Strom Referenz 1A ±0.2A (Betrieb 10mA–20.00A).
• Starke äußere elektrische oder magnetische Felder vermeiden; Leiter nahe dem Schwerpunkt der Zangenbacke positionieren.

Allgemeine Spezifikationen

• Modell: SMG2000B. Stromversorgung: DC 9V (6 × 1.5V LR6 Alkali‑Batterien).
• Anzeige: LCD mit weißer Hintergrundbeleuchtung; LCD‑Größe 70 mm × 62 mm; Anzeigefläche 64 mm × 54 mm; Zeichenhöhe bis 25 mm.
• Abmessungen: 196 mm × 92 mm × 54 mm; Masse Hauptgerät ≈1140 g (mit Batterie); je Zange ≈170 g; Prüfleitungen ≈250 g.
• Abtastrate: ≈3 Messungen/Sekunde.
• Messbereiche: Wechselspannung 0–20V / 200V / 500V; Wechselstrom 0–200mA / 2A / 20A; Phase 0–360°.
• Amplitudebereiche bei Phasenmessung: U1‑U2 30V–500V; I1‑I2 10mA–10.00A; U‑I Kombinationen 10V–500V und 10mA–10.00A.
• Datenhalt: HOLD drücken ("DH" angezeigt). Automatische Abschaltung: ≈15 Minuten Inaktivität.
• Austausch der Batterie empfohlen bei Spannung < 7.8–8.0V.
• Prüfleitungs­länge: 1,5 m; Zangenkabel‑Länge: 2 m.

Genauigkeit und Leistung

• Spannungsauflösung/Genauigkeit: 20V → 0.01V; 200V → 0.1V; 500V → 1V. Grundgenauigkeit: ±(0.5% des Bereichs).
• Stromauflösung/Genauigkeit: 200mA → 0.1mA; 2A → 1mA; 20A → 10mA. Grundgenauigkeit: ±(0.5% des Bereichs).
• Phase: 0–360° Anzeige; Auflösung 1°; Genauigkeit ±1° (Referenzbedingungen).

Sicherheit und Isolierung

• Spannungsfestigkeit: zwischen Spannungseingang und Gehäuse 500V/50Hz AC (1 min); zwischen Zangenkern/Griff/sekundärer Wicklung 1000V/50Hz AC (1 min); zwischen zwei Spannungseingängen 500V/50Hz AC (1 min).
• Isolationswiderstand: ≥10 MΩ zwischen Schaltungen und Gehäuse sowie zwischen zwei Spannungseingängen.
• Aufbau: doppelte Isolierung; Eingangsimpedanz: ≈1 MΩ (U1‑U2‑Messung: 40 kΩ).
