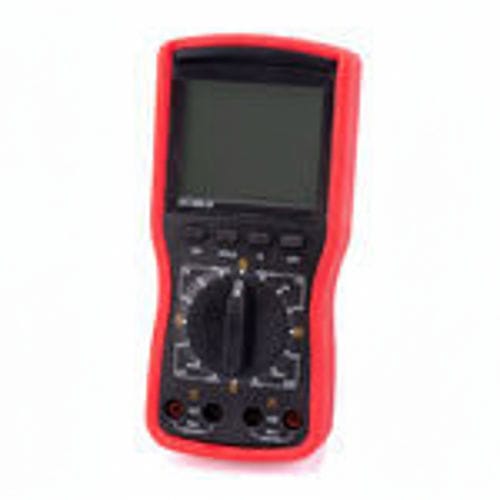

Digitaler Phasenwinkelmesser SMG2000E

Multifunktionfür Kabel

Das SMG2000E Digitaler Phasenmesser mit Doppelzange ist ein tragbares, hochpräzises Zweikanal-Handgerät zur Vor-Ort-Messung von Spannung, Strom und Phase. Es ermöglicht sichere, nicht-intrusive Messungen ohne Unterbrechung der Leitungen und ist für die Felddiagnose von Phasenunterschieden (U‑U, I‑I, U‑I), Phasenfolge, Transformatoranschlüssen, Differenzschutz und Zähleranschlüssen vorgesehen.

Hauptmerkmale

• Kompaktes Handdesign — mobil und einfach im Feldeinsatz zu bedienen.
• Großes Messspektrum: Strom 10 mA–10 A; Spannung 3 V–500 V ohne Öffnen des Stromkreises.
• Kontrastreiches LCD: Zeichen bis 25 mm und 70° verstellbarer Neigungswinkel für gute Ablesbarkeit.
• Intuitiver Funktionsschalter für schnelles Umschalten zwischen Spannung, Strom und Phase.
• Hochpräzise Zangensensoren: Stromauflösung 0,1 mA, Spannungsauflösung 0,1 V (patentiert).
• Niedriger Energieverbrauch mit Batterieüberwachung; Versorgung durch eine 9 V Flachbatterie.

Anwendungen

• Vor-Ort-Überprüfung von Phasenunterschieden und Phasenfolge.
• Prüfung von Transformatorwicklungen und Schaltgruppen.
• Überprüfung von Differenzschutzanschlüssen und Zählerverdrahtung.
• Nicht-intrusive Diagnosen, wenn Leitungsunterbrechung nicht möglich oder unerwünscht ist.

Messparameter und Bedingungen

• Referenzbedingungen: Umgebungstemperatur (23±5) °C; Feuchte 45–75% RH; Messsignal Sinus, β = 0.02; Frequenz (50±0.2) Hz.
• Bewertete Betriebsbedingungen: Temperatur 0–40 °C; Feuchte 20–80% RH; Signal Sinus, β = 0.05; Frequenz (50±0.5) Hz. Unter diesen Bedingungen darf der Betriebsfehlerschwerpunkt das Doppelte der Grundfehlergrenze nicht überschreiten.
• Phasenmessung: Bereich 0–360°; Auflösung 1°; Grundfehler ±2°.
• Wechselspannungsmessung: Bereiche und Auflösungen — 20 V (0,01 V), 200 V (0,1 V), 500 V (1 V); Grundfehler ±(0,3% Ablesung + 0,2% Bereich). Eingangsimpedanz bei U1–U2: 40 kΩ.
• Wechselstrommessung: Bereiche und Auflösungen — 200 mA (0,1 mA), 2 A (1 mA), 10 A (10 mA); Grundfehler ±(0,3% Ablesung + 0,2% Bereich).
• Typische Amplituden für Phasenmessung: Referenz 100–220 V und 0,5–1,5 A; Nennbereiche: U1–U2 30–500 V; I1–I2 10 mA–10,00 A; U1–I2 oder I1–U2 10–500 V und 10 mA–10,00 A.
• Externe elektromagnetische Störungen bei Referenzfrequenz sind zu vermeiden.

Weitere technische Merkmale

• Anzeige: 3½ Stellen; Abtastrate ca. 3 Messungen/s.
• Stromversorgung: einzelne 9 V Flachbatterie; Versorgungsstrom < 5 mA.
• Abmessungen (Gehäuse): 192 × 95 × 55 mm. Zangengehäuse: 140 × 42 × 20 mm. Backenmaß Φ7 mm × 9 mm.
• Gewicht: Gehäuse ca. 280 g; Prüfzangen 2 × 200 g.
• Lagerungstemperatur: −10 °C bis 50 °C.
• Modell: SMG2000E. Messbereiche: Spannung 3 V–500 V; Strom 10 mA–10 A; Phase 0°–360°.
