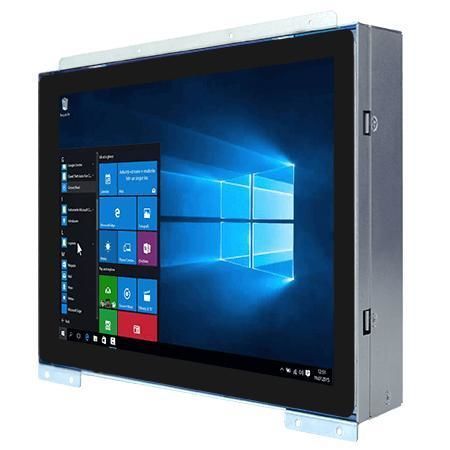

Panel-PC / Multitouchscreen R15IP7T-POC3

mit kapazitivem PCAP-Touchscreen15"1024 x 768

Präsentation
Winmate R15IP7T-POC3 ist ein 15‑Zoll PO‑Serie HMI‑Panel‑PC mit Intel® Pentium® N4200. Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs, bietet er flexible Speicheroptionen, umfangreiche I/O und Front IP65 für industrielle Einbauten.

Hauptmerkmale

• 15,0" Display, 1024 x 768, 300 nits, Kontrast 2000:1
• Intel® Pentium® N4200 (1,10 GHz, bis zu 2,5 GHz)
• Speicher flexibel: M.2 SSD und 2 x SATA III für 2,5" HDD/SSD (optional)
• Umfangreiche I/O: 4 x USB 3.0, 2 x Gigabit LAN, serielle Anschlüsse, DP standard, HDMI/VGA optional
• 12 V DC Eingang (Din4); Metallgehäuse, lüfterlos; Front IP65

Touch & Display
Projiziert‑kapazitives (PCAP) Multi‑Touch‑Panel für präzise Mehrfinger‑Gesten und zuverlässige Bedienung in HMI‑Anwendungen.

Design und Mechanik
Schlankes Open‑Frame‑Design mit flachem Rahmen zur Integration in Kioske und Embedded‑Systeme. Montageoptionen: Open frame (Default), Panel‑Mount, VESA. Fanless Metallgehäuse für zuverlässigen Betrieb.

Konnektivität & I/O

• 2 x Intel® Gigabit LAN (RJ45)
• 4 x USB3.2 Gen1 Type‑A
• Seriell: 1 x RS232/422/485 (Default RS232), 1 x RS232
• Video: 1 x DP1.2 (Default); 1 x HDMI 1.4 (optional); 1 x VGA (optional)
• Audio: Mic‑in, Line‑out, 2 Lautsprecher

Zertifizierungen

• CE
• FCC

Anwendungen

• Industrielle HMI und Bedienergestelle
• Maschinensteuerung und Fabrikautomation
• Selbstbedienungskioske und Embedded‑Integration
• Vertikale Märkte: Industrie, Bankwesen, Gesundheitswesen, Transport, Handel

Technische Daten / Spezifikationen

• Display: 15,0"; Auflösung: 1024 x 768; Touch: Projected Capacitive Multi‑Touch
• Helligkeit: 300 nits; Kontrast: 2000:1; Blickwinkel: 88/88/88/88; Active Area: 304.1 x 228.1 mm
• Prozessor: Intel® Pentium® N4200 (1,10 GHz Basis, bis zu 2,5 GHz)
• Speicher: Dual‑channel SO‑DIMM (DDR3L) bis zu 16 GB
• Speicher: 128 GB SSD Standard; optional 256/512 GB/1 TB; 2 x SATA III für 2,5" SSD/HDD (optional, RAID‑Support); 1 x M.2 2242 B‑key (SATA III)
• Ethernet: 2 x Intel® Gigabit Ethernet
• Sicherheit: TPM 2.0
• OS (optional): Windows 10 IoT Enterprise (64‑bit); Linux Ubuntu 18.04 / 20.04
• WLAN/BT: optional über M.2 2230 E‑key
• Abmessungen: 360 x 274 x 63 mm; Gewicht: 4.1 kg
• Montage: Open frame (Default); Panel mount (optional); VESA (optional)
• Gehäuse: Metall; Kühlung: lüfterlos
• Betriebsfeuchte: 10%–90% RH non‑condensing; Betriebstemperatur: 0°C–50°C; Lagerung: -10°C–60°C
• Front‑IP: IP65; Zertifizierungen: CE, FCC
• USB: 4 x USB3.2 Gen1x1 (Type‑A)
• Serielle Ports: 1 x RS232/422/485 (Default RS232), 1 x RS232
• Videoausgänge: 1 x DP1.2 (Default); 1 x HDMI 1.4 (optional); 1 x VGA (optional)
• Audio: 1 x Mic‑in; 1 x Line‑out; 2 x Lautsprecher
• Erweiterung: 1 x M.2 2242 B‑key (SSD); 1 x M.2 2230 E‑key (Wi‑Fi); 1 x PCIe 2.0 x1
• Anzeige & Bedienelemente: LED Power, LED Storage, Helligkeitsregler, Power‑ und Reset‑Taster
• Stromversorgung: 1 x 12V DC Din4; Adapter: 12V 50W
• Zubehör: 100–240V AC‑DC Adapter, Netzkabel, VESA Schrauben, Treiber & Handbuch
