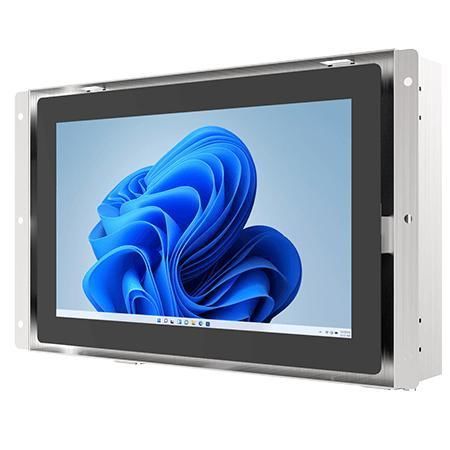

Panel-PC / Multitouchscreen W07IAN3S-POT1

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Übersicht
Der Winmate W07IAN3S-POT1 ist ein 7" HMI‑Panel‑PC der PO‑Serie, ausgelegt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er kombiniert Intel® Alder Lake‑N Prozessoroptionen (N100 Standard, N150 optional), ein 7" SVGA‑Display und einen projizierten kapazitiven Multitouch in einem schlanken Metall‑Open‑Frame‑Gehäuse für industrielle Embedded‑Einsätze.

Hauptmerkmale

• 7.0" SVGA TFT LCD (1024 x 600) mit PCAP Multitouch
• Intel® Alder Lake‑N Prozessor (N100 Standard, N150 optional)
• 1 x SO‑DIMM DDR5‑4800, bis zu 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet Controller
• Umfangreiche I/O: HDMI (optional), USB3.2 Gen2 Typ‑C (DP‑Alt), USB Typ‑A, USB2.0, mehrere COM‑Ports
• Schlankes Open‑Frame‑Metallgehäuse und lüfterlose Ausführung

Zertifizierungen

• CE
• FCC

Produkt‑Highlights
Die PO‑Serie vereint kompaktes Format und skalierbare Leistung für präzise Steuerung, Echtzeit‑Datenverarbeitung und flüssige Grafikdarstellung. Flexible I/O‑ und Erweiterungsoptionen vereinfachen die Integration in SPS, Feldgeräte und Embedded‑Systeme.

Design & Integration
Fanless Metal Housing mit Open‑Frame‑Montage (Panel‑ und VESA‑Montage optional). TPM 2.0 und Langzeitverfügbarkeit unterstützen industrielle Einsätze, Kiosk‑Systeme und OEM‑Integrationen.

Technische Spezifikationen

• Display: 7.0 inches SVGA TFT LCD, 1024 x 600, 320 nits, Kontrast 1000:1, Blickwinkel 75/75/75/70, aktive Fläche 153.6 x 90 mm
• Touch: Projected Capacitive Multi Touch (PCAP)
• Prozessor: Intel® N100 (6M Cache, up to 3.40 GHz) Default; Intel® N150 (6M Cache, up to 3.60 GHz) Optional
• Speicher: 4 GB Default; optional 8 GB/16 GB (1 x SO‑DIMM DDR5‑4800, max 16 GB)
• Storage: 128 GB SSD Default; optional 256/512GB/1TB/2TB/4TB; 1 x SATA III für 2.5" SSD/HDD bis 2TB (nur wenn kein NVMe vorhanden)
• Ethernet: 2 x Intel® 2.5 Gigabit Ethernet (RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Linux Ubuntu 24.04 (Wake on Touch unter Ubuntu nicht unterstützt)
• Wireless: optional (M.2 2230 E‑Key Slot für Wi‑Fi Modul)
• USB / I/O: 1 x USB3.2 Gen2 Typ‑C (DP Alt mode), 2 x USB3.2 Gen1 Typ‑A, zusätzliche USB2.0 Ports, 1 x HDMI 2.0b (optional), mehrere COM
• Audio: 2 x Speaker
• Expansion: 1 x M.2 2230 E‑Key Slot
• Indicator: LED für Power und Storage
• Power: 1 x 12V DC, 2.5φ DC Jack ; Adapter 12V 50W (Zubehör)
• Mechanik & Gewicht: 208 x 126 x 46 mm ; ca. 1.2 kg
• Montage: Open frame Standard; Panel mount und VESA mount optional
• Gehäuse: Metal housing ; Kühlung: fanless
• Umgebung: Betriebsfeuchte 10%–90% RH nicht kondensierend ; Betriebstemperatur 0°C bis 50°C ; Lagertemperatur -10°C bis 60°C
