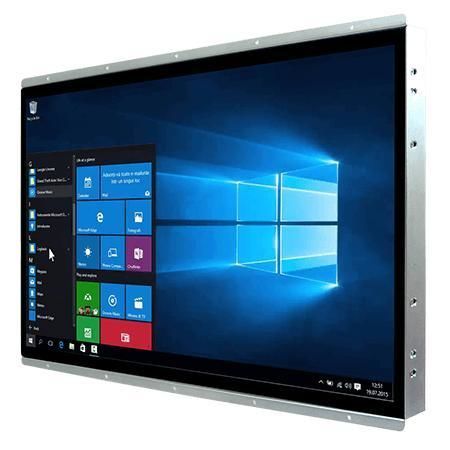

Panel-PC / Multitouchscreen W24IF7T-POA2

mit kapazitivem PCAP-Touchscreen24"1920 x 1080

Übersicht
Der Winmate W24IF7T-POA2 ist ein 24-Zoll HMI-Panel-PC der PO-Serie, konzipiert für Maschinensteuerung, Fabrikautomation und Bedieneroberflächen. Er verfügt über ein projiziert-kapazitives (PCAP) Multi-Touch-Display, Intel® Core™ Prozessoroptionen der 9. Generation und ein lüfterloses Metallgehäuse für industrielle Integration und lange Verfügbarkeit.

Hauptmerkmale

• 24 Zoll 1920 x 1080 Full HD PCAP Multi-Touch Display
• Intel® 9. Generation Core™ i3 / i5 / i7 Prozessoroptionen
• Flexible Speicherung: 2,5" HDD-Schacht und M.2-Steckplätze (NVMe/SATA)
• Vielseitige I/Os: serielle Anschlüsse, 4 x USB 3.2 Gen1, 2 x Gigabit LAN
• 12 V DC Din4 verriegelbarer Stromanschluss; DisplayPort / optional HDMI

Produktbeschreibung / Funktionen
Das Open-Frame-Design der PO-Serie eignet sich für Embedded- und Kiosk-Installationen mit kompaktem Einbau und Touch-Bedienung. Das PCAP-Touch liefert präzise Multi-Touch-Steuerung für Bedienpanels. Typische Einsatzfelder sind Maschinensteuerung, Fabrikautomation, Transport, Retail-Kioske, Banken und medizinische Terminals, wenn industrietaugliche Hardware erforderlich ist.

Zertifizierungen

• CE
• FCC

Zusätzliche Hinweise
Das Gerät bietet lüfterlosen Betrieb, Metallgehäuse und mehrere Montageoptionen (Open Frame, Panel Mount, VESA). Optionale Module: TPM 2.0, WLAN via M.2 2230 E-Key, PCIe-Erweiterung.

Technische Daten

• Display-Größe: 24 Zoll
• Touch / Glas: Projected Capacitive Multi Touch Screen (PCAP)
• Auflösung: 1920 x 1080 (Full HD)
• Panel-Helligkeit: 250 nits
• Kontrastverhältnis: 3000:1
• Blickwinkel: 89 / 89 / 89 / 89
• Aktive Fläche: 527.04 x 296.46 mm
• Prozessor (Optionen): Intel Core i7-9700TE / i5-9500TE / i3-9100TE
• Chipset: Intel B360 (Standard) oder Intel Q370 (optional)
• Arbeitsspeicher: 1 x SO-DIMM DDR4 2400 MHz (4GB Standard; optional bis 64GB)
• Speicher: M.2 2242 B-key 128GB (Standard); M.2 2280 NVMe optional; 2 x SATA III für 2,5" Laufwerke (RAID 0/1 optional)
• Ethernet: 2 x Intel® Gigabit LAN (RJ45)
• Sicherheit: TPM 2.0 (optional)
• Betriebssysteme: Windows 10 IoT Enterprise 64-bit (optional); Linux Ubuntu
• WLAN / Bluetooth: optional (M.2 2230 E-Key)
• Mechanik: 615 x 385 x 68.8 mm
• Gewicht: ca. 6.3 kg
• Montage: Open Frame, Panel Mount, VESA Mount
• Gehäuse: Metall
• Kühlung: lüfterloses Design
• Betriebsfeuchte: 10% bis 90% RH (nicht kondensierend)
• Betriebstemperatur: 0°C bis 50°C; Lagerung: -10°C bis 60°C
• USB: 4 x USB 3.2 Gen1 Type-A
• Seriell: 1 x RS232/422/485 (Standard RS232) + 1 x RS232
• Videoausgang: 1 x DP1.2 (Standard); 1 x HDMI 1.4 (optional)
• Audio: 1 x Mic in; 1 x Line out; 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280/2242 M-Key (NVMe/SATA), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 3.0 x16 (optional)
• Anzeige/LEDs: Power LED, Storage LED
• Helligkeitsregelung: Einstellknopf
• Stromversorgung: 1 x 12 V DC Din4 verriegelbar
• Bedienelemente: Power, Reset
• Zubehör: 100~240 V AC → DC Adapter, Netzkabel, VESA-Schrauben, Treiber-CD & Handbuch (je nach Konfiguration)
• Leistung / Adapter: Beispiel 12 V 120 W
