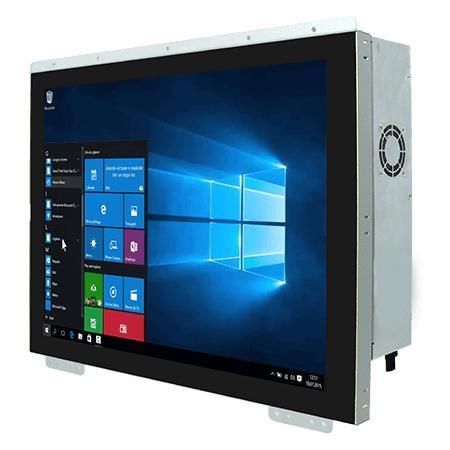

Panel-PC / Multitouchscreen R15IF7T-POC3

mit kapazitivem PCAP-Touchscreen15"1024 x 768

Übersicht
Der Winmate R15IF7T-POC3 ist ein 15-Zoll HMI-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er verfügt über ein 15" XGA (1024 x 768) Projected Capacitive Multi-Touch-Display, Intel® Core™ Prozessoren der 9. Generation (i3/i5/i7), flexible Speicheroptionen und umfangreiche I/O-Schnittstellen für industrielle Konnektivität. Das Gerät ist als Open-Frame ausgelegt, mit optionaler Panel- oder VESA-Montage und einem Metallgehäuse mit Lüfterkühlung. CE- und FCC-Zertifizierungen liegen vor.

Hauptmerkmale

• 15" XGA (1024 x 768) HMI-Panel mit Projected Capacitive (PCAP) Multi-Touch
• Intel® 9. Generation Core™ Prozessoren: i3 / i5 / i7 (konfigurierbar)
• Flexibler Speicher: M.2 NVMe/SATA und 2.5" SSD/HDD, optional RAID 0/1
• Reiche I/O: 2 x Gigabit LAN, 2 x serielle Schnittstellen (RS232/422/485), 4 x USB 3.2 Gen1 Typ-A
• 12 V DC Eingang (Din4 verriegelbar) und optionales 12V 120W Netzteil
• Externer Display-Support: DP 4096 x 2304 @ 60 Hz, HDMI 4096 x 2304 @ 24 Hz (optional)

Produktmerkmale / Beschreibung
Die PO-Serie bietet ein flaches Open-Frame-Gehäuse, geeignet für industrielle Embedded-Anwendungen und Kioske. Der PCAP-Multi-Touch-Bildschirm ermöglicht präzise Bedienung. Die Plattform richtet sich an vertikale Märkte wie Industrieautomation, Transport, Einzelhandel, Banken und Gesundheitswesen. Erweiterungs- und Konnektivitätsoptionen (M.2, PCIe, serielle Schnittstellen, USB, LAN, Audio) unterstützen IoT-Integration und Wartbarkeit. TPM 2.0 und optionale Funkmodule sind verfügbar.

Zertifizierungen
CE, FCC

Technische Spezifikationen

• Modell: R15IF7T-POC3
• Display: 15.0 inches, Auflösung 1024 x 768 (XGA), Helligkeit 300 nits, Kontrast 2000:1, Aktive Fläche 304.1 x 228.1 mm, Betrachtungswinkel 88/88/88/88
• Touch / Glas: Projected Capacitive Multi-Touch
• Prozessor (Default / Optionen): Intel® Core™ i7-9700TE (1.8 GHz bis 3.8 GHz) Standard; optional i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Speicher: 2 x non-ECC SO-DIMM, bis zu 64 GB (32 GB pro DIMM)
• Speicherlösung: 128 GB SSD Standard; optional 256/512 GB /1 TB /2 TB; M.2 2280 M-Key NVMe/SATA, M.2 2242 B-Key, 2 x SATA III für 2.5" SSD/HDD (RAID 0/1 optional)
• Ethernet: 2 x Intel® Gigabit LAN
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise (64-bit) oder Linux (Ubuntu Optionen)
• Drahtlos: WLAN / Bluetooth optional über M.2 E-Key
• Erweiterung: 1 x M.2 2280/2242 M-Key, 1 x M.2 2230 E-Key, 1 x PCIe 3.0 x16 (optional)
• I/O Ports: 4 x USB 3.2 Gen1 Typ-A; Seriell: 1 x RS232/422/485 (konfigurierbar, Default RS232) + 1 x RS232; LAN: 2 x RJ45; Video: 1 x DP1.2 (Default), 1 x HDMI 1.4 (optional); Audio: Mic in, Line out, 2 x Lautsprecher
• Anzeigen & Bedienelemente: Power-LED, Storage-LED, Helligkeitsregler, Power- und Reset-Tasten
• Mechanik: Abmessungen 360 x 293 x 63 mm; Gewicht ~4.1 kg; Metallgehäuse; Kühlung: Lüfterdesign; Montage: Open frame (Standard), Panel mount (optional), VESA (optional)
• Umgebung: Betriebliche Luftfeuchte 10%–90% RH nicht kondensierend; Betriebstemperatur 0°C–50°C; Lagertemperatur -10°C–60°C
• Stromversorgung: 1 x 12V DC (Din4 verriegelbar); optionales Netzteil 12V 120W; Zubehör: AC/DC Adapter, Netzkabel, VESA Schrauben, Treiber/Handbuch
• Zertifizierungen: CE, FCC
