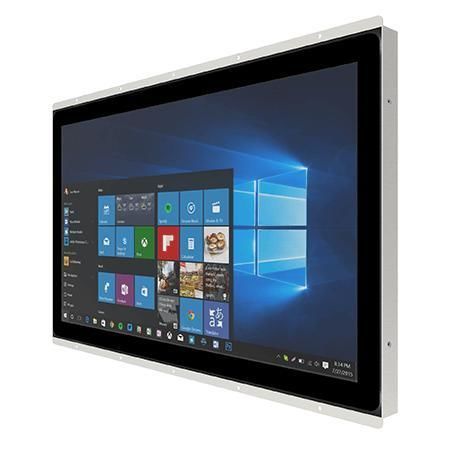

Panel-PC / Multitouchscreen W22IT7T-POA3

mit Touchscreenmit kapazitivem PCAP-Touchscreen21,5"

Übersicht
Winmate W22IT7T-POA3 ist ein 21,5-Zoll HMI-Panel-PC der PO-Serie mit Intel® Core™ Tiger Lake i5 Prozessoren (i5-1135G7 / i5-1145G7E optional mit vPro). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI-Anwendungen. Wesentliche Merkmale sind ein 1920 x 1080 Full HD projiziert-kapazitiver Multitouch-Bildschirm, Multi-Display-Unterstützung (DP/HDMI/LVDS/eDP), umfangreiche I/O, frontseitige IP65-Schutzart, 12V DC-Eingang, fanless Metallgehäuse sowie verschiedene Speicher- und OS-Optionen.

Hauptmerkmale

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (ohne vPro) / i5-1145G7E (mit vPro, optional)
• 1920 x 1080 Full HD mit projiziert-kapazitivem (PCAP) Multitouch
• Multi-Display: DP / HDMI / LVDS / eDP
• Umfangreiche I/Os: serielle Ports, 4 x USB 3.2 Gen2x1 Type‑A, Gigabit und 2.5G LAN
• Frontseitig IP65 geschützt
• 12V DC-Eingang, lüfterloses Metallgehäuse

Produkt-Highlights

• Reaktionsschnelle Touch-Bedienung durch PCAP für präzise Operator-Interaktion.
• Open‑Frame-Design und flacher Rahmen zur platzsparenden Integration in Kioske und Embedded-Anwendungen.
• Vielzahl an Erweiterungs- und Anschlussoptionen (M.2, PCIe) für IoT-Integration.

Zertifizierungen

• CE
• FCC

Technische Daten

• Modell: W22IT7T-POA3
• Marke: Winmate
• Display: 21,5 Zoll
• Touch / Glas: Projected Capacitive Multi‑Touch (PCAP)
• Auflösung: 1920 x 1080
• Panel-Helligkeit: 250 nits
• Kontrastverhältnis: 3000:1
• Blickwinkel: 89 / 89 / 89 / 89
• Aktive Fläche: 476.64 x 268.11 mm
• Prozessor: Intel® Core™ i5-1135G7 2.4GHz (bis 4.2GHz); optional i5-1145G7E (vPro)
• Speicher: 2 x non‑ECC SO‑DIMM, bis zu 64GB (32GB pro DIMM)
• Speicher (Storage): 128GB SSD Standard; optional 256GB / 512GB / 1TB / 2TB / 4TB; 1 x SATA III für 2,5" SSD/HDD (optional)
• Ethernet-Controller: 2 x Intel® Ethernet Controller (1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (optional, Wake on Touch nicht unterstützt)
• WLAN / Bluetooth: optional (M.2 2230 E‑Key für Wi‑Fi)
• Abmessungen: 526 x 338 x 69 mm
• Gewicht: 5.5 kg
• Montage: Open frame (Standard); Panel mount (optional); VESA mount (optional)
• Gehäuse: Metall; Kühlung: Fanless Design
• Betriebsfeuchte: 10% bis 90% RH, non‑condensing
• Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -10°C bis 60°C
• I/O-Ports: 4 x USB 3.2 Gen2x1 (Type‑A)
• Serielle Ports: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 1 x Gigabit LAN (RJ45) + 1 x 2.5 Gigabit LAN (RJ45)
• Video: 1 x DP1.4 (Standard); 1 x HDMI 2.0 (optional)
• Audio: Mic in, Line out
• Erweiterung: 1 x M.2 2280 M‑Key (NVMe SSD); 1 x M.2 2230 E‑Key (Wi‑Fi); 1 x PCIe 4.0 (x16) Slot (x4 Signal)
• Anzeige & Bedienelemente: Power LED; Storage LED; Helligkeitsregler; Power & Reset
• Stromversorgung: 1 x 12V DC Din4 Pin Connector; Adapter: 12V 120W
• Zubehör: 100~240V AC to DC Adapter, Netzkabel, VESA Schrauben
• Zertifizierungen: CE, FCC
