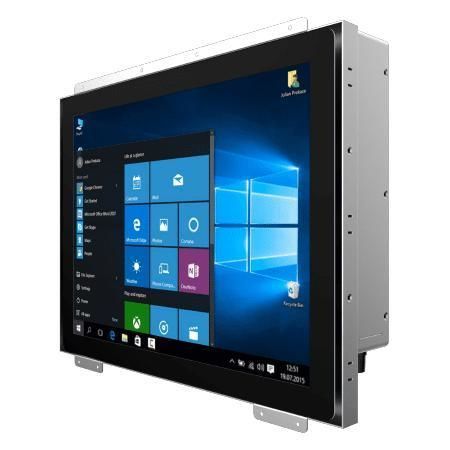

Panel-PC / mit Multi-Touch-Screen R15IT7T-POC3

mit kapazitivem PCAP-Touchscreen15"1024 x 768

Überblick
Winmate R15IT7T-POC3 ist ein 15,0-Zoll HMI-Panel-PC mit Intel® Core™ Tiger Lake UP3 i5-Prozessoren (i5-1135G7 ohne vPro oder i5-1145G7E mit vPro). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs, bietet das Gerät fanless-Betrieb, lange Verfügbarkeit und eine frontseitige IP65-Schutzklasse.

Hauptmerkmale

• Intel® Core™ Tiger Lake UP3: i5-1135G7 (ohne vPro) oder i5-1145G7E (mit vPro)
• 15,0" HMI-Panel, 1024 × 768, projiziert-kapazitiver Multi-Touch (PCAP)
• Multi-Display-Unterstützung: DP / HDMI / LVDS / eDP
• Umfangreiche I/O: serielle Schnittstellen, 4 × USB 3.2 Gen2x1, Dual-LAN (1G + 2.5G), Audio
• Front IP65 (wasser- und staubdicht)
• 12V DC-Eingang; Metallgehäuse, lüfterlos

Bedienfreundliche Touch-Bedienung (PCAP)
Der projiziert-kapazitive Multi-Touch bietet präzise und reaktive Bedienung für HMI-Anwendungen in Steuerräumen und Produktionsumgebungen.

Geeignet für beengte Einbausituationen
Das Open-Frame-Design mit flacher Blende erleichtert die Integration in Embedded-, Kiosk- und Einbaulösungen; VESA- und Panel-Mount-Optionen sind verfügbar.

Vielseitige I/O für IoT-Anbindung
Die umfangreiche Schnittstellenpalette unterstützt industrielle IoT-Integrationen und Peripheriegeräte: seriell (RS232/422/485), mehrere USB, Dual-Ethernet (1G + 2.5G), DP/HDMI, Audio, M.2-Steckplätze für NVMe und Wi‑Fi sowie ein PCIe-Erweiterungssteckplatz.

Zertifizierungen

• CE
• FCC

Technische Daten

• Modell: R15IT7T-POC3
• Display: 15,0 inches; projiziert-kapazitiver Multi-Touch
• Auflösung: 1024 × 768
• Helligkeit: 300 nits
• Kontrastverhältnis: 2000:1
• Betrachtungswinkel: 88/88/88/88
• Aktive Fläche: 304,1 × 228,1 mm
• Prozessor: Intel Core i5-1135G7 (2,4 GHz bis 4,2 GHz); optional i5-1145G7E mit vPro
• Speicher: 2 × non-ECC SO-DIMM, bis zu 64 GB (32 GB pro DIMM)
• Speicher (Storage): 128 GB SSD Standard; optional 256/512 GB, 1 TB, 2 TB, 4 TB; 1 × SATA III für 2,5" (optional); 1 × M.2 2280 M-Key (NVMe)
• Ethernet: 1 × Gigabit RJ45 + 1 × 2.5 Gigabit RJ45
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt)
• Drahtlos: optionales M.2 2230 E-Key für Wi‑Fi / Bluetooth
• Abmessungen: 360 × 294.8 × 63 mm; Gewicht: 4.1 kg
• Montage: Open frame (Standard); Panel mount und VESA mount optional
• Gehäuse: Metall; fanless-Design
• Betriebsfeuchtigkeit: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -10°C bis 60°C
• Frontschutz: IP65
• I/O-Ports: 4 × USB 3.2 Gen2x1 Type-A; Seriell: 1 × RS232/422/485 (Default RS232) + 1 × RS232; LAN: 1 × Gigabit RJ45 + 1 × 2.5 Gigabit RJ45; Video: 1 × DP1.4 (Standard), HDMI 2.0 optional; Audio: Mic in, Line out
• Erweiterung: 1 × M.2 2280 M-Key (NVMe); 1 × M.2 2230 E-Key (Wi‑Fi); 1 × PCIe 4.0 x16 (x4 Signal)
• Anzeigen & Bedienung: Power LED, Storage LED, Helligkeitsregler (Knob), Power- und Reset-Button
• Stromversorgung: 1 × 12V DC Din4-Pin; Netzteil: 12V 120W (inkl./optional)
• Zubehör: 100–240V AC zu DC Adapter, Netzkabel, VESA-Schrauben (konfigurationsabhängig)
