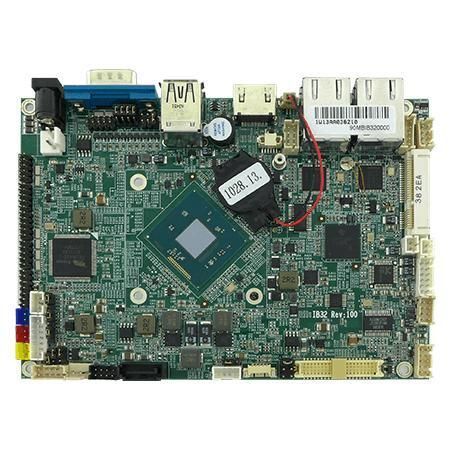

3,5''-Mainboard IB32

embeddedIntel® Celeron N2930x86

Übersicht
Die IB32 ist ein 3,5" x86 Embedded‑Motherboard, ausgelegt für platz- und stromkritische industrielle Anwendungen. Es verwendet einen Intel® Celeron® N2930 und kombiniert traditionelle und moderne Schnittstellen für HMI, Steuerungen und displayintegrierte Systeme.

Hauptmerkmale

• 3,5" Formfaktor (146 x 102 mm), x86 Single‑Board Computer
• Intel® Celeron® N2930 (1,83 GHz Basis, bis zu 2,16 GHz Burst)
• 1 x DDR3L SO‑DIMM; Unterstützung bis 8 GB (1066/1333/1600 MHz laut Dokumentation)
• Integriertes VGA, Dual‑Channel 24‑Bit LVDS (40‑pin DF13), HDMI 1.4 (optional)
• 2 x Gigabit Ethernet (Intel® Controller)
• Speicher & Erweiterung: 1 x SATA II; mini PCIe / mPCIe Slots für SSD oder Funkmodule
• I/O: USB3.2 Gen1 (Type‑A) + mehrere USB2.0 (extern/intern), 4 x COM, 12 x GPIO, 1394b, zahlreiche interne Header für Strom, Backlight, Audio, Lüfter, OSD und Debug

Zertifizierungen

• CE
• FCC

Produktdetails
Die IB32 bringt die Intel® Bay Trail‑M Plattform in einem handtellergroßen 3,5" SBC unter und eignet sich für industrielle HMIs, eingebettete Gateways und kompakte Steuergeräte. Die I/O‑Anordnung ermöglicht einfachen Zugriff für Montage und Wartung. Mini PCIe‑Erweiterungen unterstützen drahtlose Module oder zusätzlichen Speicher. Typische Anwendungen: Industrie‑Controller, displayintegrierte Systeme und Legacy‑Interface‑Lösungen.

Technische Daten

• Modell: IB32
• Prozessor: Intel® Celeron® N2930 (1,83 GHz, Burst bis 2,16 GHz)
• Arbeitsspeicher: 1 x 204‑Pin DDR3L SO‑DIMM; Standard 4 GB, optional bis 8 GB
• Speicher: 128 GB SSD Standard; optional 256/512 GB; 1 x SATA II
• Ethernet: 2 x Gigabit LAN (RJ45)
• USB: 1 x USB3.2 Gen1 Type‑A extern; USB2.0 extern + interne Header (bis zu 4 x USB2.0 intern)
• Seriell: 1 x RS232/422/485 extern (Default RS232); interne Header für zusätzliche RS232
• Video: Dual‑Channel 24‑Bit LVDS (40‑pin DF13, Default); VGA Header optional; HDMI 1.4 optional
• Erweiterung: mini PCIe / mPCIe Slots für SSD oder Wi‑Fi Modul
• Stromversorgung: 12 V DC Eingang (2.5φ DC Jack); interne Header für 3.3V/5V/12V Ausgänge
• Interne I/O: Backlight (7‑pin), DIDO (14‑pin), VR / Helligkeitssteuerung, OSD (10‑pin), Audio Header (12‑pin), Lautsprecheranschlüsse, RTC Batterie, BIOS Debug Header
• Abmessungen: 146 x 102 mm
• Betriebstemperatur: 0°C bis 60°C; Lagerung: -40°C bis 70°C
• Betriebsfeuchte: 10% bis 95% RH, ohne Kondensation

Lieferumfang / optionale Zubehörteile

• Lieferumfang: Installation Guide
• Optional: SATA Signal/Power Kabel, COM Kabel, 2‑Port USB Kabel, 12V 84W Adapter, Netzkabel je nach Land, CPU Heatspreader, Membrane, Lautsprecher‑Set, mini PCIe Module (Wi‑Fi/SSD)
