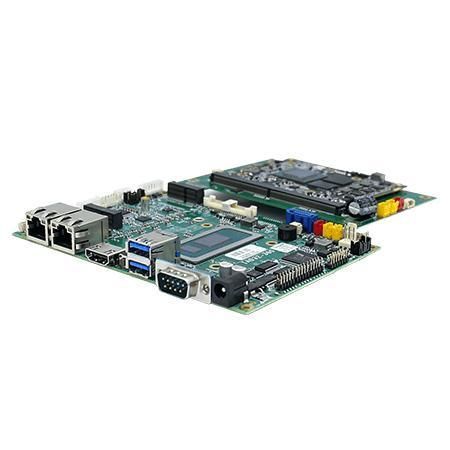

3,5''-Mainboard IAD32-MXM

x86Intel® Core i5-1235UIntel®

Übersicht
Das IAD32-MXM ist ein leistungsfähiges 3,5-Zoll x86 Embedded-Motherboard, angetrieben vom Intel® Core™ i5 Prozessor der 12. Generation. Es kombiniert DDR5-Speicherunterstützung, NVMe-Storage und eine einzigartige Erweiterungsmöglichkeit über eine M.2 Key-E zu MXM-Daughterkarte, um AI-/GPU-Beschleunigung in einem kompakten Formfaktor zu ermöglichen.

Hauptmerkmale

• 3,5-Zoll-Formfaktor (146 mm x 102 mm), x86 Embedded-Motherboard
• Unterstützt zusätzliche M.2 Key-E-zu-MXM-Tochterkarte (erweiterbar auf 183 × 146 mm Gesamtgröße)
• Intel® Core™ i5 Prozessor der 12. Generation (Intel® Core™ i5-1235U, bis zu 4.40 GHz)
• 1 x SO-DIMM, DDR5 4800 MHz (max. 32 GB)
• Integriertes Dual-Gigabit-Ethernet (2 x 2.5 Gbit LAN)
• 1 x M.2 Key-M-Steckplatz für M.2 2280 NVMe SSD
• 12 V Einzelspannungs-Stromeingang

Zertifizierungen

• CE
• FCC

Kurzbeschreibung der Besonderheiten

• Intel® Hybridarchitektur der 12. Generation mit Balance aus Leistungs- und Effizienzkernen für optimiertes Multitasking und Energieeffizienz.
• MXM-Daughterboard-Schnittstelle über M.2 Key-E ermöglicht Nachrüstung von diskreten GPUs/KI-Beschleunigern (z. B. NVIDIA RTX Varianten).
• DDR5-4800 und NVMe-Kombination für hohe Bandbreite und schnelle Datenzugriffe, geeignet für datenintensive Edge-Anwendungen.
• Kompaktes 3,5-Zoll-Design mit 12V DC Eingangsversorgung für einfache Integration in platzkritische industrielle Systeme.

Caractéristiques / spécifications techniques

• Prozessor: Intel® Core™ i5-1235U 3.3 GHz (Turbo bis zu 4.40 GHz)
• Speicher: 1 x SO-DIMM DDR5 4800 MHz; 8 GB Standard; optional 16 GB / 32 GB; maximal 32 GB
• Speicher (Storage): 1 x M.2 2280 M-Key NVMe SSD (z. B. 256 GB Standard, optional 512 GB / 1 TB / 2 TB); 1 x SATA III für 2,5" SSD/HDD bis 2 TB (optional)
• Grafikoptionen (MXM): Unterstützung für MXM Ampere RTX A500 / A1000 / A2000 und MXM Ada RTX 2000A (optional, via MXM-Daughterboard)
• Ethernet: 2 x Intel® Ethernet Controller (2 x 2.5 Giga LAN RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Hinweis: Wake on Touch nicht unterstützt)
• Drahtlos: WLAN optional (via M.2 2230 E-Key Slot)
• Bluetooth: optional
• Abmessungen (Mechanik): 146 x 188 mm
• Formfaktor: 3,5-Zoll Embedded Board (typischer Industriestandard)
• Stromeingang: 1 x 12V DC, 2.5φ DC jack; internes Power-In: 1 x 6pin für 12V DC in
• Leistungsversorgung (interne Ausgänge): 1 x 2pin für 3.3V DC out; 1 x 2pin für 5V DC out; 1 x 2pin für 12V DC out
• USB (extern): 2 x USB3.2 Gen2x1 (Type-A)
• Serielle Ports: 1 x RS232/422/485 (Default RS232) (extern); interne serielle Konnektoren: 3 x 10pin für RS232
• Video (extern/optional): 1 x HDMI 2.0 (optional)
• Display-Connector (intern): 1 x 40pin DF13 for LVDS (Default); optional 1 x 30pin DF13 for eDP 1.4a (bis zu 4096x2304@60Hz)
• Expansion: 1 x M.2 2230 E-Key Slot (für Wi-Fi Modul); 1 x M.2 2230 E-Key Slot (für MXM GPU card)
• SATA intern: 1 x SATA III; 1 x 8pin (2x4) für SATA-Power
• DIDO: 1 x 14pin (2x7) Digital input/output
• Backlight: 1 x 7pin für Panel Backlight
• VR / Helligkeitssteuerung: mehrere 1 x 3pin Jumper für Backlight-Brightness / PWM / Level Switch
• Lüfteranschluss: 1 x 3pin für CPU-Fan
• OSD: 1 x 10pin (2x5) für OSD Steuerung
• Audio: 1 x 12pin (2x6) für Line in/Line out/Mic in; 2 x 2pin für Speaker (intern)
• Backup Batterie: 1 x 2pin für RTC Batterie
• Betriebstemperatur: 0 °C bis 60 °C
• Lagerungstemperatur: -40 °C bis 70 °C
• Betriebsfeuchtigkeit: 10% bis 95% RH, non-condensing
• Lieferumfang / Zubehör (Beispiele): 1 x Installationsanleitung (Standard); optional: SATA-Kabel, SATA-Power-Kabel, COM-Kabel, 2-Port USB2.0-Kabel, 12V 120W Adapter, Netzstecker je Land, CPU Heatspreader, Membrane, Speaker (Optionen)
• Stromversorgung: 12V DC (Power Rating: 12V DC)
