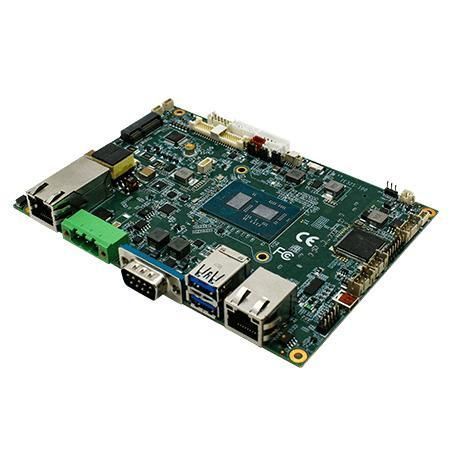

3,5''-Mainboard IE32S

Intel® Celeron®Intel® Elkhart Lake SoCIntel®

Übersicht
Winmate IE32S industrieller Einplatinencomputer mit Intel® Celeron® N6211 (Elkhart Lake). Kompaktes 3,5-Zoll-Formfaktor-Design für platzbeschränkte Installationen, erweiterte I/O-Funktionen, vielseitige Anpassungsoptionen und robuste Komponenten für industrielle Anwendungen wie Automatisierung, HMI und Edge-Geräte.

Hauptmerkmale

• 3,5-Zoll-Formfaktor (146 mm x 102 mm)
• Intel® Celeron® Elkhart Lake N6211 Prozessor
• 1 x DDR4 SO-DIMM 3200 MHz, maximal 16 GB
• Intel® UHD-Grafik der 10. Generation
• 2 x 2,5 Gbps Ethernet (einer optional mit PoE-Funktion)
• 2 x USB 3.2 Gen2x1, 1 x RS232/422/485 (Default RS232), 1 x Micro HDMI (optional)
• Unterstützt M.2 B-Key 2242 SATA III SSD (in Key-Features als max. 512 GB genannt)

Produktdetails / Beschreibung
Angetrieben von einer Hochleistungs-CPU: Der IE32S bietet eine kompakte x86-Plattform für IoT- und Embedded-Lösungen in Einzelhandel, Transport und Industrieautomation. Industrietaugliche Komponenten sorgen für zuverlässigen Betrieb, erweiterte Konnektivität und vielseitige Anpassbarkeit. Vollständig integriertes und kompaktes Industrieboard mit mehreren SATA-, COM- und USB-Schnittstellen; arbeitet in einem breiten Eingangsspannungsbereich von 9 V bis 36 V und bietet erweiterten Temperaturbereich für den stabilen Betrieb in vielfältigen Umgebungen.

Zertifizierungen

• CE
• FCC

Zusätzliche Merkmale und Optionen

• Optionaler Micro HDMI für Video
• M.2 2242 B-Key für SATA III SSD (Storage-Optionen variieren; auf der Seite werden verschiedene Kapazitäten bis zu 2 TB als optional genannt)
• M.2 2230 E-Key Slot für optionales Wi-Fi / BT Modul
• TPM 2.0 Sicherheitsunterstützung
• Betriebs- und Speicherkonfigurationen mit unterschiedlichen RAM- und SSD-Optionen (Default- und optionale Konfigurationen aufgeführt)

Caractéristiques / spécifications techniques

• Modellbezeichnung: IE32S
• Prozessor: Intel® Celeron® N6211 (bis zu 3.0 GHz)
• Formfaktor / Abmessungen: 3,5-Zoll; 146 x 102 mm
• Speicher: DDR4 SO-DIMM 3200 MHz; 4 GB (Default); optional 8 GB, 16 GB; insgesamt bis zu 16 GB
• Massenspeicher: 128 GB SSD (Default); optional 256 GB, 512 GB, 1 TB, 2 TB (Seite nennt sowohl M.2 B-Key SATA III mit bis zu 512 GB in Key-Features als auch optional bis 2 TB an anderer Stelle)
• Erweiterung: 1 x M.2 2242 B-Key Slot (für SATA III SSD); 1 x M.2 2230 E-Key Slot (für Wi‑Fi Modul)
• Grafik: Intel® UHD Graphics (10. Generation)
• Betriebssysteme (optional): Windows 11 IoT Enterprise (64-bit); Windows 11 Pro (64-bit); Windows 10 IoT Enterprise (64-bit); Linux Ubuntu 22.04
• Ethernet: 2 x 2.5 Giga LAN RJ45 (Intel® Ethernet Controller); ein Port optional mit PoE (PD, IEEE 802.3at, 25 W)
• USB: 2 x USB 3.2 Gen2x1 (Type-A) extern; zusätzlich interne Anschlüsse für USB 2.0 (2 x 8-pin für 4 x USB 2.0) und 2-Port USB 2.0 Type A Kabel optional
• Seriell: 1 x RS232/422/485 (Standard RS232), intern 1 x 6-pin für UART; insgesamt bis zu 4 x COM (in Übersicht genannt)
• Video: 1 x Micro HDMI (optional); intern 1 x 40-pin DF13 für LVDS (Co-lay für eDP, Default); optional 1 x 40-pin FPC für LVDS (CON3)
• SATA: 2 x SATA III (gemäß Übersicht)
• Interne Anschlüsse: Power input 1 x 3-pin Terminal Block; Power output 1 x 2-pin (5 V DC out); 1 x FPC connector (CN8) für Touch; 1 x 40-pin DF13 für LVDS; 1 x 7-pin für Panel-Backlight; 1 x 14-pin für Digital I/O; 1 x 5-pin MCU debug (VR); 1 x 10-pin für OSD; 2 x 2-pin für Speaker; 1 x 2-pin für RTC-Batterie; 1 x 12-pin für Line in/Line out/Mic in
• Sicherheit: TPM 2.0
• Power Rating: 12 V DC (1 x 3-pin Klemmenblock)
• PoE: PoE (PD) folgt IEEE 802.3at (25 W)
• Zertifizierungen: CE, FCC
• Mechanik: Abmessungen 146 x 102 mm
• Betriebstemperatur: 0°C bis 60°C
• Lagerungstemperatur: -40°C bis 70°C
• Betriebsfeuchtigkeit: 10% bis 95% RH, nicht kondensierend
• Standardzubehör: 1 x Installationsanleitung
• Optionale Zubehörteile (Auszug): SATA-Kabel, SATA-Power-Kabel, COM-Kabel, 2-Port USB 2.0 Type-A Kabel, 12V 84W Adapter, Netzkabel (länderabhängig), CPU Heatspreader, Membrane, Lautsprecher (2x)
