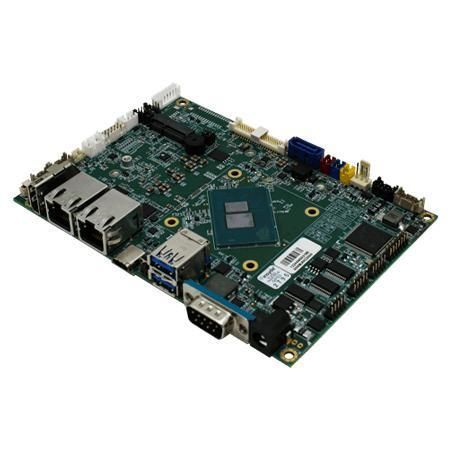

3,5''-Mainboard IAN32

x86Intel® Processor N100Intel®

Übersicht

• 3,5-Zoll-Formfaktor (146 mm x 102 mm), x86 Embedded-Motherboard
• Intel® Prozessor N100
• 1 x SO-DIMM, DDR5 4800 MHz (max. 16 GB)
• Integriertes Dual 2,5 Gigabit Ethernet
• 1 x USB 3.2 Typ-C (USB 3.2 + DisplayPort)
• 1 x M.2 Key M-Steckplatz für M.2 2280 NVMe SSD; optional 1 x 2,5"-SATA-III-Speicher
• 12-V-Stromversorgung

Produktbeschreibung
Hochleistungs-Embedded Motherboard mit Intel® N100, optimiert für kompakte Industrieanwendungen, IoT-Gateways und Edge-Systeme. Das Board bietet eine energieeffiziente x86-Plattform mit moderner Konnektivität und erweitertem Temperaturbereich für raue Umgebungen.

Wichtigste Merkmale

• Kompakter 3,5-Zoll-Formfaktor (146 x 102 mm) für platzkritische Systeme
• Intel® Processor N100 (6M Cache, bis zu 3,40 GHz)
• DDR5-SO-DIMM-Unterstützung (DDR5 4800 MHz), bis zu 16 GB
• Dual integrierte 2,5G Ethernet-Controller für höhere Netzwerkleistung
• Mehrere Speicheroptionen: M.2 2280 M-Key NVMe SSD (Standard), optionale SATA-III 2,5"-Laufwerke (nur wenn NVMe nicht vorhanden)
• USB 3.2 (2x Typ-A), 1x USB 3.2 Typ-C mit DisplayPort Alt Mode; HDMI 2.0b optional
• Flexible Display-Optionen: LVDS (Default) oder optional eDP 1.4a; USB-C DisplayPort Alt Mode
• Breiter Eingangsspannungsbereich 9–36 V; 1 x 12V DC (2.5φ DC jack) primär
• Erweiterungssteckplätze: M.2 2230 E-Key für Wi-Fi oder AI-Accelerator (abhängig von NVMe-Konfiguration)
• TPM 2.0 Sicherheitsunterstützung

Robustes Stromversorgungs- und Temperaturdesign
Unterstützt 12V DC-Eingang (2,5φ DC jack) und separaten 12V-Einzelspannungsversorgungsanschluss; spezifiziert für einen erweiterten Betriebstemperaturbereich und Lagerbedingungen, geeignet für industrielle Einsatzumgebungen.

Speicher und Massenspeicher

• 1 x M.2 2280 M-Key NVMe SSD (Verfügbare Kapazitäten: 128GB, 256GB, 512GB, 1TB, 2TB, 4TB optional)
• Optional: 1 x SATA III für 2,5" SSD/HDD (bis zu 2TB) — nur verfügbar, wenn NVMe SSD nicht installiert

Konnektivität & I/O

• USB: 2 x USB3.2 Gen2x1 (Type-A), 1 x USB3.2 Gen2x1 Type-C (DP Alt Mode)
• Seriell: 1 x RS232/422/485 (Default RS232) (externe Ports) und interne Header für zusätzliche RS232
• LAN: 2 x Intel® 2.5 Gigabit Ethernet RJ45
• Video: 1 x HDMI 2.0b optional (bis 4096x2160@60Hz), LVDS 40pin DF13 (Default), optional eDP 1.4a (30pin DF13) bis 4096x2304@60Hz (1 lane)
• Expansion: 1 x M.2 2230 E-Key Slot für Wi-Fi oder AI Acceleration Card (abhängig von NVMe)

Spezielle interne Anschlüsse

• Power input: 1 x 2pin(1x2) für 12V DC in
• Power output: 3 x 2pin (3.3V, 5V, 12V Ausgänge)
• Interne USB: 2 x 8pin(2x4) für 4 x USB 2.0
• Interne Serial: 3 x 10pin(2x5) für RS232
• Display-Header & Backlight: 1 x 40pin DF13 für LVDS, 1 x 30pin DF13 für eDP; 1 x 7pin für Panel Backlight
• SATA Power: 1 x 8pin(2x4) für SATA Power
• DIDO: 1 x 14pin(2x7) für digitale Ein-/Ausgänge
• VR & Helligkeitssteuerung: mehrere 3pin Jumper für PWM/DC und Software/VR Umschaltung
• Audio: 1 x 12pin(2x6) für Line in/Line out/Mic in; Speaker Header: 2 x 2pin
• RTC Batterie: 1 x 2pin für RTC
• CPU Fan Header: 1 x 3pin
• OSD Control: 1 x 10pin(2x5)

Betriebssysteme und Sicherheit

• Unterstützte OS (optional): Windows 11 IoT Enterprise (64-bit), Windows 11 Pro (64-bit), Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt)
• Sicherheits-Feature: TPM 2.0

Mechanik & Abmessungen

• Dimensionen: 146 x 102 mm (3,5-Zoll-Formfaktor)

Umgebungsspezifikationen

• Betriebsfeuchte: 10% bis 95% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 60°C
• Lagerungstemperatur: -40°C bis 70°C

Zertifizierungen

• CE
• FCC

Zubehör (inkl. optionales Zubehör)

• Lieferumfang: 1 x Installation Guide
• Optionale Zubehörteile: SATA-Kabel, SATA-Power-Kabel, COM-Kabel, 2-Port USB2.0 Type A Kabel, 12V 84W Adapter, Netzkabel (landesspezifisch), CPU Heatspreader, Membrane, 2 x Speaker

Caractéristiques / spécifications techniques

• Prozessor: Intel® Processor N100, 6M Cache, bis zu 3,40 GHz
• Speicher: DDR5 SO-DIMM 4800 MHz, bis zu 16 GB (1 x SO-DIMM)
• Massenspeicher: 1 x M.2 2280 M-Key NVMe (128GB–4TB optional); optional 1 x SATA III 2.5" (bis 2TB) nur ohne NVMe
• Ethernet: 2 x Intel® 2.5 Gigabit Ethernet Controller
• USB: 2 x USB3.2 Gen2 Type-A; 1 x USB3.2 Gen2 Type-C (DP Alt Mode)
• Seriell: RS232/422/485 (extern) + interne RS232 Header
• Video: LVDS (Default), optional eDP 1.4a, optional HDMI 2.0b (bis 4096x2160@60Hz)
• Expansion: M.2 2230 E-Key für Wi-Fi oder AI-Card
• Sicherheit: TPM 2.0
• Stromversorgung: 12V DC in (2.5φ DC jack), interner 2pin Header für 12V in
• Abmessungen: 146 x 102 mm
• Betriebstemperatur: 0°C bis 60°C; Lager: -40°C bis 70°C
• Feuchtigkeit: 10%–95% RH (nicht kondensierend)
• Zertifikate: CE, FCC
