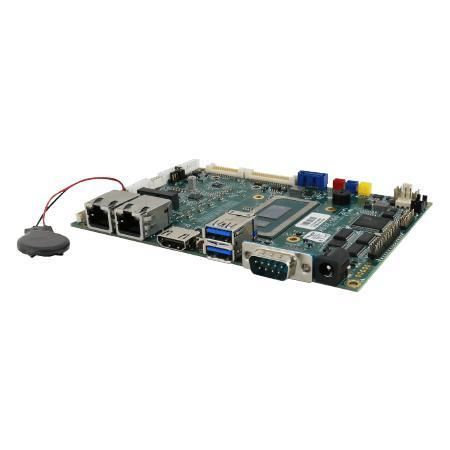

Single-Board-Computer / 3.5" SubCompact IAD32

Intel® Core i512th Generation Intel® Core™SATA3

Kurzbeschreibung
Das IAD32 ist ein kompaktes 3,5" (146 x 102 mm) x86 Embedded-Single-Board-Computer, ausgelegt für industrielle Automatisierung, Embedded-Steuerungen und Edge-Computing. Es integriert eine Intel® Core™ i5 CPU der 12. Generation, unterstützt DDR5-Speicher, M.2 NVMe-Speicher und duale 2.5GbE-Netzwerke in einem kleinen Formfaktor mit front-/top-seitigen I/O für einfache Integration und Wartung.

Hauptmerkmale

• 3,5" Formfaktor (146 x 102 mm), x86 Embedded SBC
• Intel® 12th Gen Core™ i5-1235U (bis 4,40 GHz)
• 1 x SO-DIMM DDR5 4800 MHz (max. 32 GB)
• 1 x M.2 2280 M-Key für NVMe SSD; optional SATA III für 2,5" Laufwerk
• Duales 2.5 Giga LAN RJ45 (2 x 2.5GbE)
• TPM 2.0; 12 V DC Single-Voltage-Eingang

Zertifizierungen

• CE
• FCC

Einsatzbereiche
Das IAD32 eignet sich für industrielle Automatisierung, Embedded-Controller, HMI sowie Edge/IIoT-Anwendungen, bei denen kompakte Bauform, hohe CPU-Leistung, schnelles Storage und zuverlässige Netzwerkverbindungen erforderlich sind. Die I/O-Anordnung erleichtert Installation, Verkabelung und Servicezugang.

Technische Daten

• Modell: IAD32
• CPU: Intel® Core™ i5-1235U, Basis 3,3 GHz (Turbo bis 4,40 GHz)
• Speicher: 1 x SO-DIMM DDR5 4800 MHz; Werk: 8 GB; optional 16 GB / 32 GB; max. 32 GB
• Speicher/Storage: 1 x M.2 2280 M-Key NVMe (256 GB Standard; optional 512 GB / 1 TB / 2 TB); optional 1 x SATA III für 2,5" SSD/HDD bis 2 TB
• Netzwerk: 2 x Intel® Ethernet Controller, 2 x RJ45 2.5 Giga
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise (64-bit); Windows 11 Pro (64-bit); Ubuntu 22.04 (Wake on Touch unter Ubuntu nicht unterstützt)
• Drahtlos: optional via M.2 2230 E-Key (WLAN/BT)
• Externe USB: 2 x USB 3.2 Gen2x1 (Type-A)
• Externe serielle Schnittstelle: 1 x RS232/422/485 (Default RS232)
• Video: LVDS Standard (40-pin DF13); optional eDP 1.4a (30-pin DF13) bis 4096x2304@60Hz; HDMI 2.0 optional
• Expansion: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
• Stromversorgung extern: 1 x 12V DC, 2.5φ DC Buchse; interne Einspeisung: 1 x 6-pin für 12V DC in
• Interne Stromausgänge: 3.3V / 5V / 12V Pins
• Interne I/O: USB-Header, mehrere RS232-Header, LVDS/eDP, Backlight/DIDO/OSD/Audio/RTC/Fan Anschlüsse
• Abmessungen: 146 x 102 mm (3,5" Formfaktor)
• Betriebstemperatur: 0 °C bis 60 °C; Lagerung: -40 °C bis 70 °C
• Betriebsfeuchte: 10% bis 95% RH, nicht kondensierend
• Lieferumfang: Installationsanleitung
• Optionales Zubehör: SATA-Kabel/-Strom, COM-Kabel, 2-Port USB-Kabel, 12V 120W Adapter, Netzkabel, Heatspreader, Membrane, Lautsprecher
