Single-Board-Computer / 3.5" SubCompact IE32

Intel® Celeron® J6413M.2M.2 Key E

Übersicht

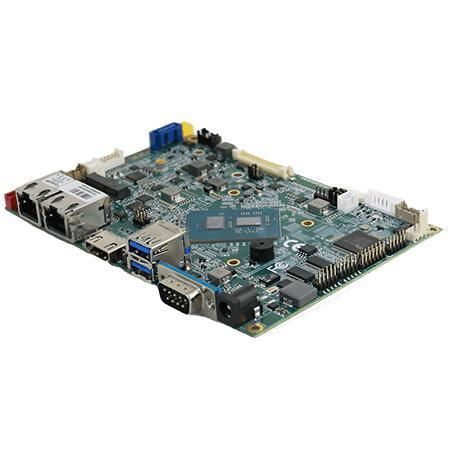

Winmate IE32 ist ein 3,5" x86 Embedded‑Mainboard (146 x 102 mm) mit Intel® Celeron® Elkhart Lake N6211. Entwickelt für kompakte Embedded‑Steuerung, industrielle HMI und Automatisierung, kombiniert es Industriekomponenten, umfangreiche I/O‑Schnittstellen und M.2‑Erweiterungssteckplätze für SSDs und Wireless‑Module.

Hauptmerkmale

• 3,5" Formfaktor (146 mm x 102 mm)
• Intel® Celeron® N6211 Prozessor (Intel® SoC integriert)
• 1 x DDR4 SO‑DIMM 3200 MHz, bis zu 16 GB
• 2 x 2.5 Giga LAN (RJ45)
• Unterstützung für 1 x SATA III, 3 x COM, 2 x USB 3.2 Gen2x1, 4 x USB 2.0
• M.2 2242 B‑Key (SATA III) und M.2 2230 E‑Key (Wi‑Fi)

Zertifizierungen

• CE
• FCC

Produkt‑Highlights
Das IE32 nutzt den energieeffizienten Intel® Celeron® N6211, wodurch ein gutes Verhältnis von Leistung zu Energie/Abwärme für Embedded‑x86‑Aufgaben erreicht wird. Der kompakte 3,5" Formfaktor erlaubt die Integration schneller Netzwerkanschlüsse und interner Header zur Reduzierung des Gehäusevolumens bei beengten Einbauverhältnissen.

Wesentliche Spezifikationen

• Prozessor: Intel® Celeron® N6211 (bis zu 3.0 GHz)
• Arbeitsspeicher: 4 GB Standard; optional 8 GB / 16 GB; DDR4 3200 MHz, max. 16 GB
• Speicher: 128 GB SSD Standard; optional 256 GB / 512 GB / 1 TB / 2 TB; 1 x SATA III für 2,5"; M.2 2242 B‑Key für SATA III SSD
• Ethernet: 2 x Intel® 2.5 Giga LAN (RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme: optional Windows / Linux (z. B. Windows 11 IoT, Ubuntu 22.04)

I/O‑Ports

• USB extern: 2 x USB 3.2 Gen2x1 Type‑A
• USB intern: 2 x 8‑Pin (2x4) für 4 x USB 2.0
• Seriell: 1 x RS232/422/485 extern (Default RS232); intern 2 x 10‑Pin Header für RS232
• LAN: 2 x RJ45 2.5 Giga
• Video: LVDS via 40‑Pin DF13 (Standard); optional HDMI 2.0 und eDP via 30‑Pin DF13
• Erweiterung: 1 x M.2 2242 B‑Key (SATA III), 1 x M.2 2230 E‑Key (Wi‑Fi)
• SATA: 1 x SATA III; interner 8‑Pin (2x4) für SATA‑Strom
• Strom: 1 x 12V DC (2.5φ DC‑Jack) und interner 2‑Pin Header

Interne I/O‑Details

• Stromeingang Header: 1 x 2‑Pin für 12V DC
• Stromausgänge: 3.3V / 5V / 12V über 2‑Pin Header
• Display‑Anschlüsse: 40‑Pin DF13 (LVDS) und 30‑Pin DF13 (eDP optional)
• Backlight: 1 x 7‑Pin
• DIDO: 1 x 14‑Pin (2x7) für digitale Ein-/Ausgänge
• Fan: 1 x 3‑Pin für CPU‑Lüfter; Header für OSD, Audio und RTC‑Batterie vorhanden

Mechanik

• Abmessungen: 146 x 102 mm (3,5" Formfaktor)

Umgebung

• Betriebstemperatur: 0°C bis 60°C
• Lagerungstemperatur: -40°C bis 70°C
• Betriebsfeuchte: 10% bis 95% RH, nicht kondensierend

Stromversorgung

• Eingang: 12V DC (Standard); optionale Adapter und Weitbereichsvarianten verfügbar

Zubehör (inklusive / optional)

• Inklusive: Installationsanleitung
• Optional: SATA Signal/Stromkabel, COM‑Kabel, 2‑Port USB‑Kabel, 12V 84W Adapter, Netzkabel je nach Land, CPU Heatspreader, Membran, Lautsprecher

Produkt‑FAQ (Kurz)

• Einsatzbereich: Embedded‑Steuerung, industrielle HMI und Automatisierung — Konfiguration nach Systemanforderungen auswählen
• Speicher: DDR4 3200 bis 16 GB
• Speicheroptionen: M.2 2242 B‑Key (SATA III) und optional 2.5" SATA
• Netzwerk: Dual 2.5 Gbit LAN
• Display & I/O: LVDS standard; HDMI 2.0 und eDP optional
• Erweiterung/Wireless: M.2 2230 E‑Key für WLAN/BT Module

Technische Daten

• Modell: IE32
• CPU: Intel® Celeron® N6211
• RAM: 1 x DDR4 SO‑DIMM 3200 MHz, max. 16 GB
• Speicher: M.2 2242 B‑Key (SATA III), 1 x SATA III
• LAN: 2 x 2.5 Giga LAN
• USB: 2 x USB 3.2 Gen2x1 extern + intern für USB 2.0
• Serielle Ports: bis zu 3 x COM
• Abmessungen: 146 x 102 mm
• Zertifikate: CE, FCC
