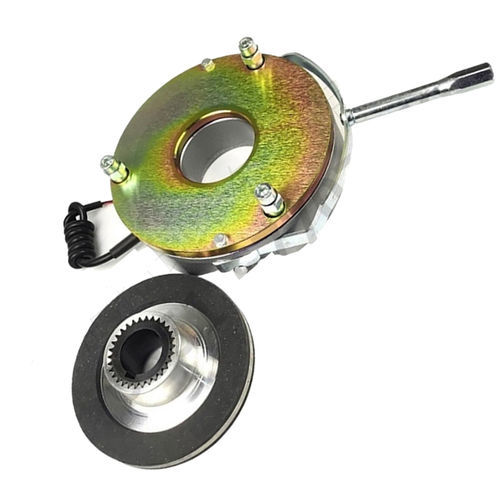

Federdruck-Bremseinheit WL series

manuelle Lockerungssteuerungelektromagnetische Lockerungfür Motor

Produktübersicht
Eine Power-off-Bremse ist eine sicherheitswirksame Bremse, die federbetätigt und elektrisch gelöst wird, und für Industrie- und Automatisierungsanlagen vorgesehen ist. Bei angelegter Spannung erzeugt die elektromagnetische Spule eine Kraft, die die Bremse löst und den normalen Motorbetrieb ermöglicht. Bei Stromunterbrechung greifen interne Federn automatisch die Reibbeläge, um die Drehwelle zu stoppen oder zu halten. Das kompakte, modulare Design ermöglicht die direkte Integration an Motorwellen oder Getrieben, liefert stabile Drehmomente und schnelle Ansprechzeiten.

Hauptmerkmale

• Sicherheitsgerechtes Design: federbetätigt, elektrisch gelöst
• Schnelle Reaktion bei Stromausfall (≤ 0,2 s angegeben)
• Stabiles und konstantes Bremsmoment
• Kompakte, modulare Bauweise für direkte Montage an Motor- oder Getriebewellen
• Robuste, asbestfreie Reibbeläge
• Gehäuse mit Schutzart gegen Staub und Feuchtigkeit (z. B. IP54)
• Niedriger Leistungsbedarf der Spulenoptionen und einfache elektrische Steuerung
• Optionale manuelle Lösung für Wartungszwecke
• Übertemperaturschutzfunktion

Leistung & Konstruktion

• Schnelles Eingreifen bei Stromausfall zur Verhinderung unkontrollierter Bewegungen
• Ausgelegt für häufige Start-Stopp-Zyklen bei hoher Zuverlässigkeit
• Modulare Größen und Drehmomentbereiche für unterschiedliche Wellen und Montagearten
• Thermische Aspekte sind bei Anwendungen mit hohem Betriebszyklus zu berücksichtigen

Anwendungen

• Automatisierungsanlagen: Förderbänder, Verpackungsmaschinen, Robotersysteme für Notstopp und genaue Positionierung
• CNC-Maschinen: Achspositionierung und Werkzeugschutz
• Hebezeuge, Krane, Aufzüge und Hebezeuge für sichere Haltefunktionen bei Stromunterbrechung
• Erneuerbare Energien: Abstellen und Wartung von Rotoren (z. B. Windkraftanlagen)
• Fahrerlose Transportsysteme (AGVs), Stapelkrane und Lagertechnik
• Textil-, Druck-, Lebensmittelverarbeitung und andere industrielle Anlagen, die präzises Stoppen und Lasthalten erfordern

Vorteile

• Automatische, sicherheitswirksame Betätigung bei Stromausfall
• Schnelle Reaktion und stabiles Drehmoment für präzise Bremsvorgänge
• Kompakte Integration an Motoren und Getrieben
• Langlebige Reibmaterialien und geringer Wartungsaufwand
• Einfache Steuerung und mehrere Spannungsoptionen

Nachteile / Hinweise

• Reibkomponenten verschleißen und müssen periodisch geprüft bzw. ersetzt werden
• Wärmeentwicklung bei häufigen Bremszyklen; erfordert angemessene thermische Auslegung und Bewertung des Betriebszyklus
• Einige Modelle können beim Eingriff Geräusche erzeugen
• Die Bremse benötigt kontinuierliche Stromversorgung, um freigegeben zu bleiben, was einen geringen Dauerenergieverbrauch im Betrieb bedeutet

Auswahl eines Power-off-Brems

• Bestimmen Sie das erforderliche Bremsmoment: Berechnen Sie das maximale Lastmoment aus Motorleistung, Drehzahl und Übersetzungen und wenden Sie einen Sicherheitsfaktor an (üblicherweise 1,5–2× für vertikale Lasten)
• Prüfen Sie Wellendurchmesser, Passfeder und Montagelayout, damit sie zur Nabe der Bremse und zum Installationsraum passen
• Bestätigen Sie die elektrische Spezifikation: Wählen Sie Spannung/Spule kompatibel mit der Steuerung (z. B. 24VDC, 48VDC, 110VAC, 220VAC)
• Bewerten Sie den Betriebszyklus und die thermische Leistung: Für häufige Zyklen höhere Wärmeabfuhrkapazität und robuste Reibmaterialien wählen
• Berücksichtigen Sie den Umweltschutzgrad: IP54 oder höher für staubige/feuchte Umgebungen; beschichtete oder Edelstahlgehäuse für korrosive Umgebungen
• Überprüfen Sie Sicherheitsstandards, Zertifizierungen und Drehmoment-/Temperaturkurven falls erforderlich

Technische Daten

• Betriebsprinzip: federbetätigt (bei Stromausfall einrastend), elektrisch gelöst (Spule hält die Bremse offen)
• Typische Ansprechzeit: ≤ 0,2 Sekunden (Bremsung bei Stromausfall)
• Reibmaterial: verschleißfeste, asbestfreie Beläge
• Schutzart: z. B. IP54 (Schutz gegen Staub und Feuchtigkeit)
• Schutzfunktionen: Übertemperaturschutz
• Spannungsoptionen (Beispiele): 24VDC, 48VDC, 110VAC, 220VAC
• Niedrigenergie-Spulenoptionen und optionale manuelle Lösung für Wartung
• Montage: modulares Design für direkte Installation an Motor- oder Getriebeabtrieben
