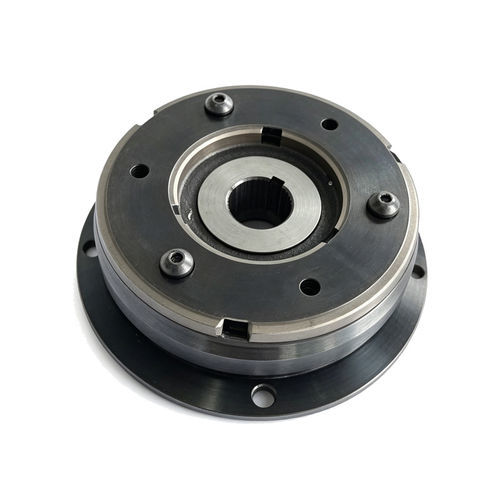

Magnetisch-induktive Schaltkupplung WL6318

elektromechanischflanschmontiert

Produktübersicht
Die WL6318 24V elektromagnetische Kupplung ist ein elektromechanisches Bauteil, das bei DC 24 V den Drehmomentübertrag zwischen zwei rotierenden Wellen mittels magnetischer Aktivierung einer Innenwicklung steuert. Bei Anlegen der Spannung wird die Ankerscheibe zum Rotor gezogen, um Bewegung zu übertragen; bei Spannungsabfall trennt die Kupplung. Konstruktion geeignet für industrielle Automatisierung wie Förderanlagen, Verpackungsmaschinen, Robotik und präzise Positioniersysteme.

Hauptmerkmale

• Arbeitsspannung DC 24 V (PLC-kompatibel)
• Schnelle Reaktionszeit mit präziser Schaltkontrolle
• Kompakte, flanschbefestigte Ausführung für einfache Integration
• Konstante Drehmomentübertragung bei geringem Geräusch und Vibration
• Hohe Dauereinsatzfähigkeit und austauschbares Reibungsmaterial
• Kompatibel mit SPS-Systemen für automatisierte Steuerung

Produktvideo
Enthält ein Demonstrationsvideo, das das Schaltverhalten, Montage und typische Anwendungsbeispiele zeigt.

Detaillierte Darstellung / Galerie
Hochauflösende Bilder zeigen mehrere Ansichten und Varianten: kompakte Lösungen, hochdrehmomentige Typen, Anwendungsfotos und Nahaufnahmen der Reibflächen und Montageflansche.

Industrielle Anwendungen
Typische Einsatzfälle: Förderbänder, Verpackungsmaschinen, Robotik, CNC-Maschinen, Druckmaschinen, Textilmaschinen, Lebensmittelverarbeitungslinien und Fahrzeugkompressoren — geeignet für sanfte Start/Stopp-Steuerung, präzise Positionierung und wiederholbare Schaltvorgänge.

Vorteile & Nachteile

• Vorteile: reaktionsschnelles Schalten, präzise Bewegungssteuerung, energieeffizienter 24V-Betrieb, kompakte Einbaumaße, geringer Wartungsaufwand und lange Lebensdauer.
• Nachteile: Wärmeerzeugung bei häufiger Nutzung (ggf. Belüftung erforderlich), Verschleiß des Reibmaterials über Zeit, begrenzter Drehmomentbereich bei kleineren Modellen, empfindlich gegenüber Spannungsschwankungen und Montageausrichtung.

Fehlerbehebungsübersicht

• Elektrische Prüfungen: 24V-Versorgung unter Last prüfen, Erdung und Steckverbindungen kontrollieren, Widerstand der Spule messen (typisch ~20–30 Ω bei Umgebungstemperatur).
• Mechanische Prüfungen: Luftspalt und Ankerhub prüfen, Ausrichtung kontrollieren, Öl/Fett von Reibflächen entfernen.
• Überhitzung: Ursachen sind Unterspannung, Dauerbetrieb über Nennzyklus, Durchrutschen, hohe Umgebungstemperatur oder unzureichende Belüftung.
• Vorbeugende Wartung: Kupplung sauber halten, elektrische Anschlüsse nachziehen, Luftspalt in empfohlenen Intervallen messen und einstellen, Betriebszyklen beachten.

FAQ Kurzinfo

• Normale Spulenwiderstände: ~20–30 Ω bei Umgebungstemperatur; offen = Spule unterbrochen, sehr niedrig (<5 Ω) = Kurzschluss.
• 12V nicht verwenden (unzureichend) und 48V nicht verwenden (beschädigt die Spule); verwenden Sie 24V DC ±10% wie angegeben.
• Typischer Luftspalt: 0,3–0,7 mm; alle 500–1000 Betriebsstunden oder bei Durchrutschen prüfen.

Technische Daten

• Brand: Weilong Technology
• Model Number: WL6318
• Rated Voltage (V): DC 24 V
• Rated Power (W): 5.8 W
• Work Model: Power on to hold
• Holding Force: 1500 GF
• Electromagnetic clutch type: Flange Fixed Type
• Reset Time(s): 0.3 sec on / 0.3 sec off
• Service Life: ~100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with Teflon-plated coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable screw
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F (155 °C)
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
