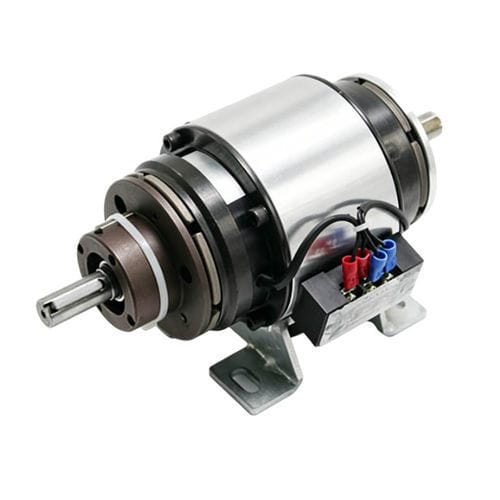

Magnetisch-induktive Kupplung-Bremse-Kombination WL80105EC

flanschmontiert

Produktübersicht
Eine offene elektromagnetische Kupplungs-Bremseinheit ist eine kompakte Antriebseinheit, die Kupplungsfunktion und Bremswirkung in einem Gehäuse kombiniert. Die offene Bauweise verbessert Belüftung und Zugänglichkeit zur Inspektion, vereinfacht die Wärmeabfuhr und Wartung. Dieses Modell ist für industrielle Anwendungen mit häufigen Start/Stopp-Zyklen und schneller Reaktionszeit ausgelegt, z. B. Verpackung, Druck und Fördertechnik.

Hauptmerkmale

• Integrierte Kupplungs- und Bremsfunktion in einem kompakten Bauteil
• Offene/exponierte Konstruktion für verbesserte Belüftung und Wärmeableitung
• Schnelle Reaktion, stabile Drehmomentübertragung und niedrige Betriebsgeräusche
• Flanschbefestigung für einfache Montage und Ausrichtung
• Geeignet für häufige Start/Stopp-Zyklen und hochdynamische Indexieranwendungen

Produktspezifikation (ausgewählte technische Werte)
24V offene elektromagnetische Kupplungs-Bremse — Ausgewählte Werte:

• Brand: Weilong Technology
• Model Number: WL80105EC (Produktname) / WL8015EC (Datenblatt)
• Nennspannung: DC 24 V
• Nennleistung: 24 W
• Betriebsart: Spannung an = Halten
• Haltekraft: 0,6 Kg
• Kupplungstyp: Flanschbefestigung
• Reset-Zeit: 0,3 s an / 0,3 s aus
• Lebensdauer: 100.000 Zyklen
• Material: Gehäuse aus Kohlenstoffstahl mit Teflon-Beschichtung
• Anschlussleitung Länge: 300 mm
• Installationsart: Flansch
• Toleranz: +/- 0,1 mm
• Isolationsklasse: F (155°C)
• Betriebstemperatur: -10°C bis 100°C
• Einschaltdauer: 1–100%
• Zertifizierungen: CE, RoHS, ISO9001
• MOQ: 1000 Stk. — Kapazität: 5000 Stk./Woche — Lieferzeit: 30 Tage

Anwendungen
Verwendet zur Steuerung von Zuführung, Schneiden, Etikettierung und Indexierung in Verpackungsmaschinen; Papierzuführung und Zugkraftregelung in Druckmaschinen; Spinn- und Wickelsteuerung in Textilmaschinen; Positionierung und Abbremsen in Förderanlagen. Ebenfalls einsetzbar in Drahtbearbeitung, Lebensmittelverarbeitung, Holzverarbeitung, Medizintechnik und Robotik-Automation, wo schnelle Reaktion und häufige Start/Stopp-Zyklen gefordert sind.

Vorteile und Nachteile

• Vorteile: schnelle Reaktion; kombinierte Kupplung-Bremse spart Einbauraum; offene Bauweise verbessert Kühlung und vereinfacht Inspektion/Wartung; stabiler Betrieb mit geringer Vibration.
• Nachteile: exponierte Bauteile sind anfälliger für Staub, Feuchtigkeit und ölhaltige Verunreinigungen und erfordern regelmäßige Wartung; mögliches Aufheizen bei starker Dauerbelastung; benötigt stabile Stromversorgung und unbeschädigte Spule.

Fehlerbehebung
Häufige Störungen: Durchrutschen (verschlissene Reibflächen, Ölverschmutzung, Überlast); Überhitzung (zu hoher Zyklus, schlechte Belüftung, falsche Spannung); ungewöhnliche Geräusche (lose Montage, Lagerverschleiß, Fehlausrichtung); schwaches Drehmoment (niedrige Spannung, Spulenschaden, verschlissene Reibfläche, falscher Luftspalt); langsame Reaktion (elektrische Verbindungsprobleme, Spulenfehler, mechanischer Verschleiß). Empfohlene Maßnahmen: Reibteile reinigen/ersetzen, Spannung und Verkabelung prüfen, Kühlung verbessern, Montage und Ausrichtung kontrollieren, verschlissene Teile ersetzen.

FAQ (ausgewählt)

• Was ist eine offene magnetische Kupplungs-Bremse? — Eine kompakte elektromagnetische Einheit, die Kupplungs- und Bremsfunktionen zur Drehmomentübertragung und schnellen Steuerung von Start/Stopp kombiniert.
• Wie funktioniert sie? — Elektromagnetische Anziehung betätigt die Kupplung zur Drehmomentübertragung; Bremsen stoppen die Welle bei Bedarf.
• In welchen Branchen wird sie eingesetzt? — Verpackung, Druck, Textil, Fördersysteme, Automatisierung, Lebensmittelverarbeitung und weitere Industriebranchen.
• Wie wähle ich das richtige Modell aus? — Auswahl nach erforderlichem Drehmoment, Spannung, Drehzahl, Einschaltdauer, Wellendurchmesser, Einbauraum und Umgebungsbedingungen.

Technische Daten

• Brand: Weilong Technology
• Model Number: WL80105EC / WL8015EC
• Nennspannung: DC 24 V
• Nennleistung: 24 W
• Betriebsart: Spannung an = Halten
• Haltekraft: 0,6 Kg
• Kupplungstyp: Flanschbefestigung
• Reset-Zeit: 0,3 s an / 0,3 s aus
• Lebensdauer: 100.000 Zyklen
• Material: Gehäuse aus Kohlenstoffstahl mit Teflon-Beschichtung
• Anschlussleitung Länge: 300 mm
• Toleranz: +/- 0,1 mm
• Isolationsklasse: F (155°C)
• Betriebstemperatur: -10°C bis 100°C
• Einschaltdauer: 1–100%
• Zertifizierungen: CE, RoHS, ISO9001
• Garantie: 1 Jahr
