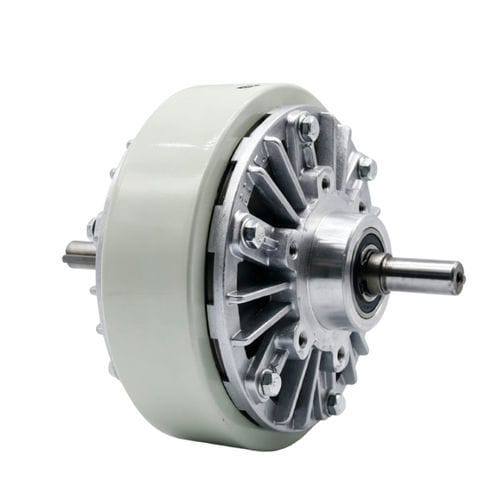

Pulver-Schaltkupplung WL13472A

magnetisch-induktivMagnetzur Spannungsprüfung

Produktübersicht
Eine Magnetpulverkupplung ist ein elektromagnetisches Drehmomentregelgerät, das magnetisches Pulver im Kupplungsgehäuse verwendet, um Drehmoment zwischen Ein- und Ausgangswellen zu übertragen. Wenn Strom durch die Spule fließt, bildet sich ein Magnetfeld, das das Pulver bindet und die Drehmomentübertragung ermöglicht. Das Drehmoment wird durch Variation des Spulenstroms präzise geregelt.

Hauptmerkmale
Das Modell WL13472A ermöglicht variable Drehmomentregelung durch Stromanpassung, sanfte Kopplung mit minimalen Stößen und Vibrationen, schnelle Reaktion für Hochgeschwindigkeits-Automationssysteme und Spannungsregelungsanwendungen, lange Betriebsdauer, effektive Wärmeableitung, niedrige Geräuschentwicklung und kompakte Bauweise.

Konstruktion & Komponenten
Typische Baugruppen umfassen eine elektromagnetische Spule, Rotorkomponenten, ein Magnetpulvergehäuse, Lager, Wärmeableitungspfade sowie Ein-/Ausgangswellen. Die Einheit ist flanschtypisch befestigt und arbeitet im Power-on-to-hold‑Betrieb. Materialien und Kühlung sind auf wiederholten Zyklusbetrieb und stabile Drehmomentabgabe ausgelegt.

Industrielle Anwendungen

• Drahtauf- und -abwickelsysteme für Drehmomentstabilität und Produktkonsistenz.
• Druckmaschinen zur Steuerung der Papierzufuhrspannung und Druckgenauigkeit.
• Verpackungsanlagen, die synchronisierte Spannungssteuerung benötigen.
• Textilmaschinen zur Garnspannungsregelung beim Spinnen und Weben.
• Papierveredelung und Folienverarbeitung bei hohen Geschwindigkeiten.
• Produktionslinien für Kabel, Batterien, Etiketten und diverse Automationsmaschinen.

Vorteile

• Präzise Drehmomentregelung durch Stromanpassung.
• Sanfte Kupplung zur Minimierung von Stößen und Vibrationen.
• Schnelle Reaktion geeignet für Synchronisation und Automatisierung.
• Kompaktes Design, einfache Installation und Dauerbetrieb möglich.
• Langlebiger Betrieb mit geringer Geräuschentwicklung und wiederholbarem Drehmomentverhalten.

Nachteile

• Wärmeentwicklung bei andauernder hoher Belastung; zusätzliche Kühlung kann erforderlich sein.
• Verschleiß des Magnetpulvers kann über Zeit das Drehmoment reduzieren und Wartung oder Nachfüllung erfordern.
• Höhere Anschaffungskosten gegenüber einfachen Reibkupplungen.
• Fehldimensionierung (Drehmomentbereich, Einschaltdauer, Drehzahl) vermindert Effizienz und Lebensdauer.

Sicherheitshinweise & Umgang
Magnetpulver und ähnliche Metallpuder können Brand- und Staubrisiken bergen. Wasser nicht bei Metallpulverbränden verwenden; gegebenenfalls Class‑D‑Pulver oder Sand einsetzen. Staubansammlungen und Zündquellen vermeiden; bei Bedarf funkenfreie Werkzeuge verwenden. Pulver so lagern, dass Staubverbreitung minimiert wird; lokale Vorschriften beachten. Geeignete PSA verwenden (Augenschutz, Atemschutz und flammresistente Kleidung) beim Umgang mit Pulver oder Rückständen.

Technische Daten

• Modell: WL13472A
• Marke: Weilong Technology
• Nennspannung: DC 24 V
• Nennleistung: 12 W
• Betriebsart: Power-on-to-hold (Ein‑schalten zum Halten)
• Haltekraft (angegeben): 0,6 kg (Haltekraft ohne Erregung: 0)
• Rückstellzeit: 0,3 s on / 0,3 s off
• Lebensdauer: ~100.000 Zyklen
• Zertifizierungen: CE, RoHS, ISO9001
• Gehäusematerial: Kohlenstoffstahl mit Teflon-Beschichtung
• Anschlussleitungs­länge: 200 mm
• Montage: Verstellschraube / Flanschbefestigung
• Maßtoleranz: +/- 0,1 mm
• Betriebstemperatur: -10°C bis 100°C
• Isolationsklasse: F (155°C)
• Hi‑Pot Test: AC 600V 50/60Hz 2s
• Haltekraft ohne Erregung: 0
• Einschaltdauer: 1–100%
• MOQ: 1000 Stk.; Lieferkapazität ~5000 Stk./Woche; Lieferzeit ~30 Tage
• Zahlungsbedingungen: TT oder Akkreditiv (LC) bei Sicht
• Garantie: 1 Jahr
• Verladehafen: Shenzhen
