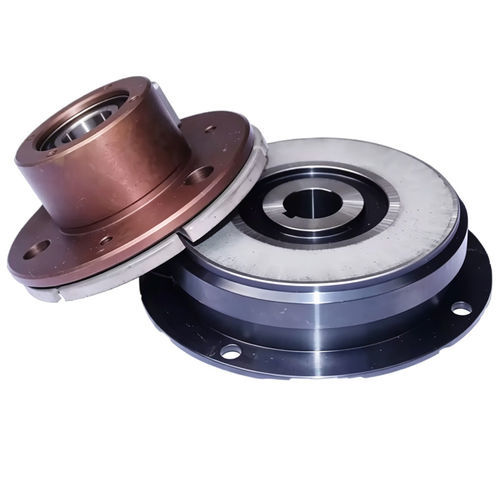

Kupplung und Bremse / Friktion WL6324

magnetisch-induktiv

Produktübersicht
Elektromagnetische Kupplungs- und Bremssysteme nutzen elektromagnetische Kraft, um die Leistungsübertragung ein-/auszukoppeln und rotierende Bauteile für die Bewegungssteuerung zu stoppen. Das WL6324 von Weilong Technology vereint Kupplungs- und Bremsfunktionen, um Antriebs- und Abtriebswellen zu verbinden und Bewegungen schnell und präzise zu stoppen. Ein Strom durch die Spule erzeugt ein Magnetfeld, das Reibflächen zur Drehmomentübertragung oder zum Bremsen einbindet. Diese Einheiten eignen sich für industrielle Maschinen, Automatisierung und Robotik, die schnelle Reaktion, hohe Genauigkeit und zuverlässige Rotationssteuerung erfordern.

Eigenschaften

• Schnelle Ansprechzeit und präzises Ein-/Auskuppeln
• Sanftes Einrücken mit minimalen Vibrationen und Geräuschen
• Kompaktes Design zur Integration in beengte Einbauräume
• Niedriger Wartungsaufwand und lange Lebensdauer
• Fern- und automatisierte Steuerungsmöglichkeit
• Hohe Drehmomentübertragung und konstante Bremsleistung
• Geeignet für Dauerbetrieb und hohe Drehzahlen bei effizientem Energieverbrauch

Produktdatenblatt (Zusammenfassung)
Brand: Weilong Technology
Model Number: WL6324
Rated Voltage: DC 24V
Rated Power: 45 W
Static Torque: 175 Nm
Rated Torque: 175 Nm
Max Speed (RPM): 6000 RPM
Response Time: < 30 ms
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing with Teflon-plated coating
Lead Wire Length: 200 mm
Install Style: Adjustable screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Dynamic Friction Torque Range: 5.0 ~ 320 Nm
Payment Term (typical): TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 100 pcs
Supply Ability: 1000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Prüfung der Spulenspannung

• Verwenden Sie ein digitales Multimeter, eingestellt auf einen geeigneten DC-Bereich für die Nennspannung.
• Schalten Sie die Geräteversorgung aus und lokalisieren Sie die beiden Spulenanschlüsse.
• Schalten Sie das Gerät im Normalbetrieb ein und messen Sie die Spannung über den Spulenanschlüssen mit guten Kontaktsonden.
• Vergleichen Sie die gemessene Spannung mit dem Nennwert von 24 V; eine niedrige Messung weist auf instabile Versorgung, lose Verkabelung oder schlechten Kontakt hin.
• Bei abnormen oder null Messwerten prüfen Sie auf gebrochene Leitungen, defekte Schalter oder offene Spulenkreise. Vermeiden Sie den Kontakt mit spannungsführenden Metallteilen während der Messung.

Vor- und Nachteile
Vorteile

• Schnelle Reaktion und präzise Steuerung für genaues Einrücken und Stoppen
• Kompakt und einfach in Maschinen integrierbar
• Geringer Wartungsaufwand senkt Betriebskosten
• Robuste Leistung geeignet für Dauerbetrieb
• Ermöglicht Automatisierung und Fernsteuerung

Nachteile

• Benötigt kontinuierliche Stromversorgung, was den Energieverbrauch erhöhen kann
• Wärmeentwicklung im Betrieb kann die Leistung beeinträchtigen, wenn sie nicht abgeführt wird
• Hohe Belastungen können den Verschleiß der Reibkomponenten beschleunigen
• Höhere Anschaffungskosten im Vergleich zu manchen mechanischen Systemen

Fehlerbehebung (Übersicht)

• Ermitteln Sie, ob der Fehler elektrisch oder mechanisch ist: Häufige Probleme sind nicht einrücken, nicht ausrücken, Durchrutschen oder ungewöhnliche Geräusche.
• Spannungstest: Bestätigen Sie, dass die Spule die korrekte Spannung erhält; niedrige Spannung verursacht Durchrutschen.
• Spulentest: Messen Sie den Spulenwiderstand; unendlich = offene Spule, nahe null = Kurzschlussspule (beide müssen ersetzt werden).
• Verkabelungsprüfung: Prüfen Sie auf beschädigte, eingeklemmte oder korrodierte Leitungen; prüfen Sie die Erdung.
• Luftspaltprüfung: Stellen Sie sicher, dass der Luftspalt zwischen Rotor und Anker den Herstellerspezifikationen entspricht; zu groß verhindert Einrücken, zu klein verursacht Reibung.
• Kontamination: Öl, Fett oder Staub auf Reibflächen reduzieren das Haltemoment; reinigen und bei Bedarf nacharbeiten.
• Mechanischer Verschleiß: Prüfen Sie Rotor und Anker auf Riefen, Risse oder Brandspuren; ersetzen Sie verschlissene Teile und bereiten Sie neue Reibflächen vor.

Industrielle Anwendungen
Einsetzbar in Automatisierung und Fertigung zur Steuerung von Förderbändern, Roboterarmen, Verpackungsmaschinen, Druckmaschinen, Textilmaschinen, Werkzeugmaschinen (Drehmaschinen, Fräsen), Medizintechnik, Büroautomation und Automobilprüfständen. Geeignet, wenn Produktivität, Sicherheit und Positioniergenauigkeit in Hochgeschwindigkeits- oder Hochpräzisionsumgebungen entscheidend sind.

FAQs / Häufige Fehler (Zusammenfassung)

• Warum rückt er nicht ein? — Prüfen Sie Spulenspannung und -widerstand; bestätigen Sie den Luftspalt.
• Warum rückt er nicht aus, wenn die Stromversorgung aus ist? — Prüfen Sie auf elektrische Fehler, die die Spule weiter mit Strom versorgen, oder auf Festfressen der Reibflächen.
• Warum rutscht er durch? — Ursachen: Kontamination, niedrige Spannung oder unzureichendes Einlaufen neuer Einheiten.
• Warum überhitzt er? — Dauerndes Durchrutschen, Überspannung oder falscher Versorgungstyp können übermäßige Wärme erzeugen.
• Warum kratzende/reibende Geräusche? — Oft Luftspalt zu klein (Kontakt) oder Lagerausfall; prüfen und gegebenenfalls ersetzen.

Installations- & Auswahlhinweise

• Schätzen Sie das erforderliche Drehmoment mit einem passenden Sicherheitsfaktor.
• Berücksichtigen Sie Betriebsdrehzahl und erforderliche Ansprechzeit für die Anwendung.
• Bewerten Sie den Duty Cycle und die Wärmeabfuhranforderungen für Dauer- oder häufigen Betrieb.
• Bestätigen Sie Spannungs- und Leistungs-Kompatibilität (z. B. WL6324 = 24V DC).
• Berücksichtigen Sie Abmessungen und Montageeinschränkungen; sorgen Sie für korrekte Ausrichtung.
• Wählen Sie Schutzoptionen für raue Umgebungen (Dichtung, Korrosionsschutz), falls erforderlich.

Technische Daten

• Brand: Weilong Technology
• Model: WL6324
• Rated Voltage: DC 24V
• Rated Power: 45 W
• Static / Rated Torque: 175 Nm
• Max Speed: 6000 RPM
• Response Time: < 30 ms
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel with Teflon-plated coating
• Lead Wire Length: 200 mm
• Installation: Adjustable screw
• Dimension Tolerance: +/- 0.1 mm
• Working Temperature Range: -10°C to 100°C
• Duty Cycle: 1–100%
• Dynamic Friction Torque Range: 5.0–320 Nm
• Warranty: 1 Year
• MOQ: 100 pcs
• Supply Ability: 1000 pcs/week
• Typical Delivery Time: 30 Days
