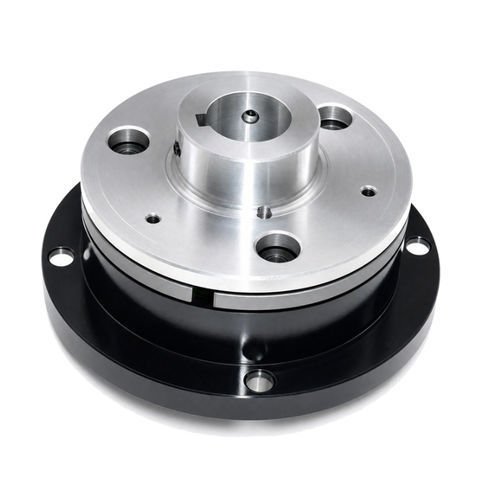

Magnetisch-induktive Schaltkupplung WL8027

für Schwerlastanwendungenfür Anwendungen mit hohem Drehmomentflanschmontiert

Produktübersicht
Eine elektromagnetische Kupplung mit hohem Drehmoment ist ein elektrisch betriebenes mechanisches Bauteil zur Übertragung von Rotationsleistung zwischen zwei Wellen. Sie nutzt elektromagnetische Kräfte zum Ein- und Auskuppeln und ermöglicht so eine präzise Kontrolle der Drehmomentübertragung. Für anspruchsvolle industrielle Anwendungen ausgelegt, liefert diese Kupplung ein statisches Drehmoment von 10 N·m bei schneller Ansprechzeit und zuverlässigem Betrieb. Bei Anlegen der Spannung erzeugt die Spule ein Magnetfeld, das die Ankerplatte an den Rotor zieht.

Hauptmerkmale

• Hohe Drehmomentkapazität für schwere Lasten
• Schnelles Ein- und Auskuppeln für präzise Bewegungssteuerung (Rückstellzeit 30 ms)
• Kompaktes, flanschmontiertes Design für einfache Integration
• Niedriger Geräuschpegel und minimale Vibrationen
• Robuste Materialien und optimierte Spule für verbesserte Wärmebeständigkeit
• Wartungsarm, geeignet für häufige Start-Stopp-Zyklen

Funktionsweise
Wenn Strom durch die Spule fließt, entsteht ein Magnetfeld, das die Ankerplatte zum Rotor zieht. Die Reibung zwischen Anker und Rotor überträgt das Drehmoment von der Antriebswelle zur Abtriebswelle. Bei Abschalten der Spannung drücken Federn die Ankerplatte zurück und die Kupplung trennt. Dieser Mechanismus erlaubt präzise Bewegungssteuerung und ist für häufige Zyklen geeignet.

Anwendungen
Typische Einsatzgebiete sind Industrieautomation (Förderer, Robotik), Verpackungsmaschinen (Indexierung, Hochgeschwindigkeitsbetrieb), Textilmaschinen, Land- und Baumaschinen, Druckmaschinen, Werkzeugmaschinen, Materialflusssysteme und Hilfsantriebe in bestimmten Fahrzeuganwendungen.

Vorteile

• Präzise Drehmomentsteuerung und schnelle Reaktion
• Reduzierter mechanischer Verschleiß und geringerer Wartungsaufwand
• Kompakte Bauform für beengte Einbausituationen
• Zuverlässige Leistung unter anspruchsvollen Bedingungen

Nachteile

• Abhängigkeit von elektrischer Energie—Ausfälle beeinträchtigen die Funktion
• Wärmeentwicklung bei Dauerbetrieb kann thermisches Management erfordern
• Möglicherweise höhere Anschaffungskosten gegenüber einfachen mechanischen Kupplungen

Fehlerbehebung & Wartung
Häufige Probleme: Nicht-Einkuppeln (zu geringe Spannung, Spulenschaden, schlechte Verbindungen), Durchrutschen oder reduziertes Drehmoment (verschlissene/verschmutzte Reibflächen), Überhitzung (Überlast oder schlechte Belüftung), Geräusche/Vibrationen (Fehlausrichtung oder Verschleiß), verzögertes Ein-/Auskupplen (schwache Magnetkraft oder Federdefekt). Regelmäßige Inspektion, Reinigung, korrekte Luftspalt-Einstellung, Einlauf-Prozedur und fachgerechte Montage verlängern die Lebensdauer.

Auswahlhinweise
Wichtige Faktoren: benötigtes Drehmoment (mit Sicherheitsmarge wählen), passende Nennspannung, Montage- und Größenkompatibilität, Reaktionszeit für den Einsatzzyklus, Umgebungsbedingungen (Temperatur, Staub, Feuchte), Belastungszyklus und relevante Zertifizierungen.

Technische Daten

• Brand: Weilong Technology
• Model Number: WL8027
• Nennspannung (V): DC 24V
• Nennleistung (W): 15W
• Statisches Drehmoment: 10 N·m
• Haltekraft (N): 10 N
• U/min: 6000 U/min
• Rückstellzeit: 30 ms
• Lebensdauer: 200.000 Zyklen
• Zertifizierung: CE, RoHS, ISO9001
• Material: Hochwertiges Magnet-Eisen
• Anschlusslänge: 200 mm
• Montagestil: Flanschführungs-Sitz
• Maßtoleranz: +/- 0,1 mm
• Wasserdichtigkeit: Keine
• Isolationsklasse: B
• Hi-Pot-Test: AC 600V 50/60Hz 2s
• Haltekraft ohne Erregung: 0
• Betriebstemperatur: -10°C – 100°C
• Betriebszyklus: 1–100%
• Gewindetiefe: /
• Zahlungsbedingungen: TT oder LC bei Sicht
• Musterbestellung: Ja
• Garantie: 1 Jahr
• MOQ: 1000 pcs
• Lieferfähigkeit: 5000 pcs pro Woche
• Lieferzeit: 30 Tage
• Verladehafen: Shenzhen
