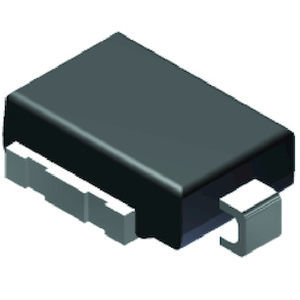

TVS-Diode XFD11K33CA thru XFD11K85CA

für Oberflächenmontagemit Überspannungsschutzbidirektional

Überblick
Oberflächenmontierte bidirektionale Überspannungsableiter, Serie XFD11K33CA–XFD11K85CA. Entwickelt mit XClampR® Flachklemm‑Technologie im SMD DO-218AC‑Gehäuse für hohe Temperaturstabilität und Zuverlässigkeit in Automotive‑ und Industrieanwendungen.

Eigenschaften

• XClampR® Flachklemm‑Spannungsverlauf
• Überlegene 8/20 µs Stoßstromfähigkeit bei niedriger dynamischer Widerstand
• Maximale Sperrschichttemperatur TJ = 175 °C für hohe thermische Stabilität
• Bidirektionales Verhalten für AC‑ und umkehrbare Polaritätsschutzanwendungen
• Oberflächenmontage (SMD DO-218AC) für kompakte Leiterplattenintegration

Verfügbare Dokumente

• Datasheet: XFD11K33CA thru XFD11K85CA
• Gehäusekennzeichnung (DO-218AC)
• Verpackungsinformationen (DO-218AB / DO-218AC)
• Lötprozess‑Hinweise
• Infografiken und Produktunterlagen: XClampR® Flachklemm‑Informationen

Weitere Ressourcen

• ECAD‑Modelle verfügbar in Drittanbieter‑Bibliotheken (z. B. Ultra Librarian)

Technische Daten

• Serienbezeichnung: XFD11K (Abdeckung: XFD11K33CA thru XFD11K85CA)
• Bauteiltyp: Bidirektionaler Überspannungsableiter (TVS)
• Technologie: XClampR® Flachklemmung
• Gehäuse / Montage: SMD DO-218AC (Oberflächenmontage)
• Klemmverhalten: Flacher Klemmspannungsverlauf
• Stoßstromfähigkeit: Überlegene 8/20 µs Leistung mit niedrigem dynamischen Widerstand
• Maximale Sperrschichttemperatur (TJ): 175 °C
• Vorgesehene Anwendungen: Automotive, hochzuverlässige Elektronik, Überspannungsschutz in thermisch anspruchsvollen Umgebungen
