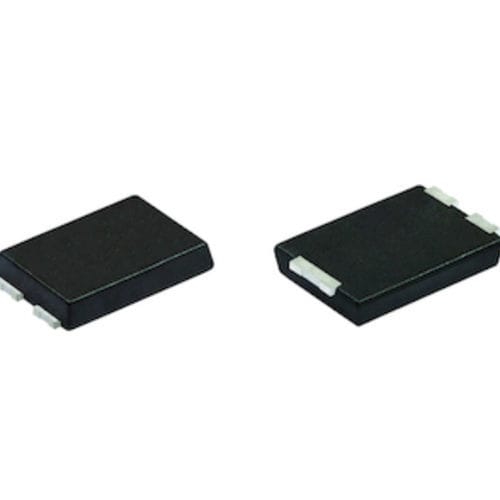

SMD-Diode VS-E7SX0112-M3V

für OberflächenmontageGleichrichterHochfrequenz

Produktübersicht
Hyper‑schneller Gleichrichter (FRED Pt®) VS-E7SX0112-M3V. Nenn‑Durchlassstrom 1 A; Gehäuse SMPC HV. Spannungsfamilie laut Produktliteratur: 1200 V.

Merkmale

• Minimale Kriechstrecke: 5,4 mm
• Comparative Tracking Index (CTI): ≥ 600
• Hyper‑schnelle Erholzeit mit reduziertem Qrr und sanfter Erholung
• Planare Struktur mit platin‑dotierter Lebenszeitsteuerung für erhöhte Robustheit und Zuverlässigkeit
• SMPC HV‑Gehäuse, ausgelegt für Hochspannungsanwendungen

Anwendungen

• Clamp-, Snubber‑ und Freilaufdiode in Flyback‑Hilfsnetzteilen
• Bootstrap‑ und Desaturationsfunktionen für HV‑MOSFET‑ und IGBT‑Treiber
• Hochfrequente Gleichrichtung in Cuk‑ und SEPIC‑Schaltungen, z. B. für LED‑Beleuchtung
• Allgemeine Hochspannungs‑/Hochfrequenz‑Gleichrichteranwendungen, die niedrige Durchlassspannung und schnelle Erholung erfordern

Dokumente (auswahl)

• Datasheet | VS-E7SX0112-M3V | Hyperfast Rectifier, 1 A FRED Pt®
• Markings | Part Marking Information | SMPC, SMPC HV FRED Pt®
• Packaging Information | SMPC HV
• Package Drawings | Outline Dimensions | SMPC HV
• Product Literature | Infographic: 1200 V FRED Pt® GEN 7 Hyperfast Rectifiers
• Product Literature | Selector Guide: Diodes and Rectifiers Solutions for Aerospace and Defense
• Sell Sheet: 1200 V FRED Pt® Hyperfast Rectifiers in SMPC HV Package

Technische Daten

• Bauteiltyp: Hyper‑schneller Gleichrichter (FRED Pt®)
• Modell: VS-E7SX0112-M3V
• Nenn‑Durchlassstrom: 1 A
• Minimale Kriechstrecke: 5,4 mm
• CTI: ≥ 600
• Erholverhalten: hyper‑schnelle Erholzeit, reduziertes Qrr, sanfte Erholung
• Aufbau: planar mit platin‑dotierter Lebenszeitsteuerung
• Gehäusereferenz: SMPC HV (siehe Dokumentation)
• Spannungsfamilie (laut Literatur): 1200 V FRED Pt® GEN 7
