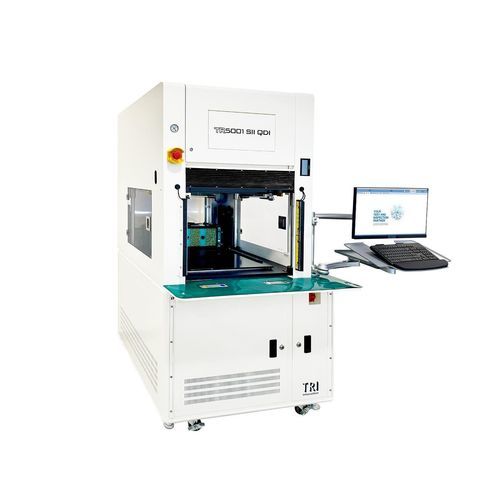

Kapazitätstester TR5001 SII QDI

LeistungsfähigkeitNetzwerkSpannung

Einführung
Nächste‑Generation ICT+FCT‑Lösung für hochdurchsatzfähige parallele Multi‑Core‑ und zusammengeführte Core‑Tests mit bis zu 4 unabhängigen Cores. Der fortschrittliche manuelle Handler von TRI verfügt über ein freihändiges Sicherheitsdesign für unterbrechungsfreie Abläufe und eine integrierte Auto‑Kalibrierung zur Langzeitstabilität der Messungen.

Merkmale

• Flexible Multi‑Core Paralleltester‑Architektur (1–4 Cores)
• Serial Test Controller mit bis zu 8 Ports, auf beliebige Pins zuweisbar
• Erweiterbare Funktionstests und Limited‑Access‑Lösungen über PXI‑Module
• Integrierte Selbstdiagnose und DMM‑gestützte Auto‑Kalibrierung
• Hochpräzise analoge und digitale Messfunktionen
• SMEMA‑kompatible Inline‑Lösung für hohe Fehlerabdeckung
• Intuitive UI mit flussbasiertem Programmieransatz

Tester‑Spezifikationen
Analog/Hybrid Testpunkte: 1 Core = 3.456 (opt. 4.480); 2 Cores = 3.328 (opt. 4.096); 4 Cores = 4.096
Betriebssystem: Microsoft® Windows 11
Fixture‑Typ: Offline‑Fixture mit langlebiger Quick‑Disconnect‑Schnittstelle

Standard‑Testkomponenten

• 6‑Draht Messumschaltmatrix
• Programmierbare AC/DC Hochspannungs‑ und Stromquellen
• AC/DC Spannung und DC Strommessung
• Bauteil‑R/L/C Messung
• TestJet vektorlose Off‑Circuit‑Erkennung
• Arbitrary Waveform Generator

Industrie 4.0
Kommunikation: SMEMA, SECS/GEM, IPC‑CFX‑2591, IPC‑HERMES‑9852
Yield Management: YMS 4.0 (optional)

Optionale Komponenten

• Digitale Tests: nicht multiplexierende 1:1 Pro‑Pin‑Architektur mit unabhängiger Pegelsetzung pro Pin
• Serial Test Controller (STC) Programmierunterstützung
• DUT‑Versorgungen: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Programmierbare Versorgung (2 CH): 0,2–3 V@2 A max oder 3–24 V@3 A max
• DPS Optionen: DPS3514 (30 V/5 A/100 W pro Kanal, 4 CH pro DPS) oder DPS3122 (30 V/10 A/200 W pro Kanal, 2 CH pro DPS)
• BScan‑Funktionen: Chain, Cluster, Virtual Nails, Virtual Chain und IEEE1149.6 Tests
• Bis zu 8 Hochgeschwindigkeits‑Seriellports, On‑Board Flash und EEPROM

Systemanforderungen
Stromversorgung: 200–240 V, Einphasen, 50/60 Hz, 3 kVA
Strommerkmale: automatische Erkennung von Netzspannung und Schutzleiter
Luft: Trockenluft 4–8 kg/cm²

Abmessungen
BxTxH: 900 x 1160 x 1860 mm
Gewicht: 440 kg

Technische Daten

• Modell: TR5001 SII QDI
• Analog/Hybrid Testpunkte: 1 Core = 3.456 (opt. 4.480); 2 Cores = 3.328 (opt. 4.096); 4 Cores = 4.096
• Betriebssystem: Microsoft® Windows 11
• Fixture‑Typ: Offline mit langlebiger Quick‑Disconnect‑Schnittstelle
• Standard‑Analogtest‑Hardware: 6‑Draht Matrix, programmierbare AC/DC Hochspannungs‑/Stromquellen, AC/DC Spannungs‑ und DC Strommessung, R/L/C Messung, TestJet Off‑Circuit Erkennung, Arbitrary Waveform Generator
• Industrie 4.0 Support: SMEMA, SECS/GEM, IPC‑CFX‑2591, IPC‑HERMES‑9852; optional YMS 4.0
• DUT‑Versorgungen (std/opt): 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A; programmierbare Versorgungsoptionen und DPS‑Module wie angegeben
• Systemleistung: 200–240 V, Einphasen, 50/60 Hz, 3 kVA
• Luft: Trockenluft 4–8 kg/cm²
• Maschinenmaße (BxTxH): 900 x 1160 x 1860 mm
• Maschinengewicht: 440 kg
