Einführung

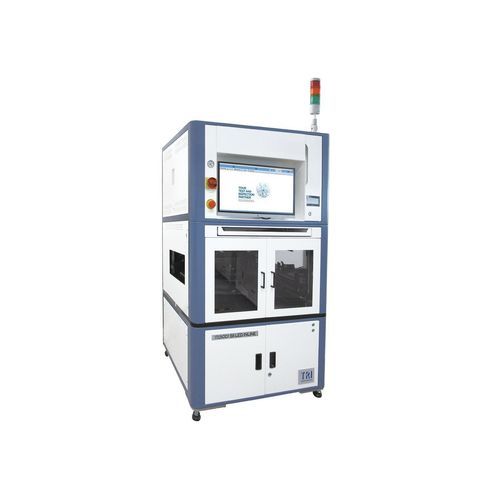

Die TR5001 SII LED Series von TRI ist eine ICT+FCT-Lösung für die Serienprüfung von LED-Beleuchtungen. Sie unterstützt bis zu 1080 LED-Testkanäle und ermöglicht Multicore-Paralleltests mit bis zu 4 unabhängigen Kernen. Automatische Kalibrierung, Selbstdiagnose und die langlebige Quick Disconnection Interface (QDI) sorgen für zuverlässigen Dauerbetrieb, geeignet für Automobil-LED-Produktionslinien.

Hauptmerkmale

• Multi-Core Paralleltest (bis zu 4 unabhängige Kerne)
• In-System LED-Analysator mit 1% Reproduzierbarkeit
• Nicht-multiplexierende 1:1 Pro-Pin-Architektur
• Skalierbar von MDA zu ICT und Funktionstest
• Hohe Genauigkeit und hoher Durchsatz
• Bis zu 1080 LED-Testkanäle (oben/unten: bis zu 540/540)
• Langlebige Quick Disconnection Interface (QDI)
• Automatische Förderbandbreitenpositionierung
• Anzeige von Leiterplattenverzug und Fehlausrichtung

Testerspezifikationen

• Analoge/hybride Testpunkte: 2048
• Betriebssystem: Windows-10-kompatibler PC mit USB
• Fixture-Typ: Inline oder Offline mit langlebiger QDI

Standard-Testkomponenten

• Analoge Testhardware:
• 6-Leiter Messumschaltmatrix
• Programmierbare AC/DC und DC Hochspannungs-/Hochstromquellen
• AC/DC Spannungs- und DC-Strommessung
• Bauteilmessung R/L/C

Im Tester integrierter LED-Analysator
Reproduzierbarkeit: 1%
LED-Kanäle: Bis zu 1080 (Oben: bis zu 540 / Unten: bis zu 540)
Fixture-Verbindung: Quick Disconnection Interface (QDI)

Optionale Komponenten

• Analoge Hardware:
• TestJet vektorlose Leerlauferkennung
• Arbitrary Waveform Generator
• Digitale Tests:
• Nicht-multiplexierende 1:1 Pro-Pin-Architektur mit unabhängiger Pegel-Einstellung pro Pin
• Serial Test Controller (STC) Programmierung
• DUT-Netzteile: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• DPS programmierbare Netzteile: DPS3514 (30 V max / 5 A max / 100 W max pro Kanal, 4 CH pro DPS); DPS3122 (30 V max / 10 A max / 200 W max pro Kanal, 2 CH pro DPS)
• Programmierbare DUT-Netzteile: bis zu 75 V / 8 A, 200 W max Output
• Beinhaltet BScan Chain, BScan Cluster, BScan Virtual Nails, BScan Virtual Chain und IEEE1149.6 Tests
• Bis zu 8 Hochgeschwindigkeits-Seriports, On-board Flash, EEPROM, MAC-Programmierung
• Yield-Management-System: YMS 4.0

Board-Handling
Min. PCB-Größe: 70 x 70 mm
Max. PCB-Größe: 500 x 460 mm
PCB-Dicke: 0,6 - 5 mm

Abmessungen & Gewicht
INLINE (BxTxH): 900 x 1180 x 1887 mm* (Signalturm nicht eingeschlossen; Turmhöhe: 392 mm)
STANDALONE (BxTxH): 1200 x 950 x 1850 mm
Gewicht INLINE: 670 kg; Gewicht STANDALONE: 510 kg

Technische Daten

• Brand: TRI (Test Research, Inc.)
• Modell / Serie: TR5001 SII LED Series
• Analoge/hybride Testpunkte: 2048
• Max. LED-Testkanäle: Bis zu 1080 (Oben bis zu 540 / Unten bis zu 540)
• Reproduzierbarkeit LED-Analysator: 1%
• Fixture-Verbindung: Quick Disconnection Interface (QDI)
• Fixture-Typ: Inline oder Offline mit langlebiger QDI
• Multi-Core Paralleltests: bis zu 4 unabhängige Kerne
• Nicht-multiplexierende 1:1 Pro-Pin-Architektur
• DUT-Netzteile Optionen: verschiedene programmierbare DPS-Modelle (siehe optionale Komponenten)
• Standard analoge Komponenten: 6-Leiter Matrix, programmierbare AC/DC Quellen, AC/DC Spannungs- & DC Strommessung, R/L/C Messung
• Board-Handling: Min 70 x 70 mm; Max 500 x 460 mm; Dicke 0,6 - 5 mm
• Abmessungen INLINE: 900 x 1180 x 1887 mm* (Signalturm nicht eingeschlossen)
• Abmessungen STANDALONE: 1200 x 950 x 1850 mm
• Gewicht INLINE: 670 kg; Gewicht STANDALONE: 510 kg
• Betriebssystem: Windows 10 kompatibler PC mit USB
• Yield-Management-System: YMS 4.0
