Einführung

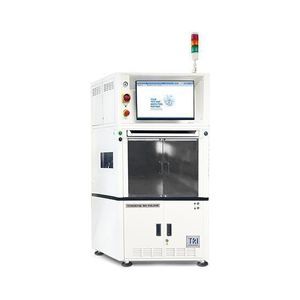

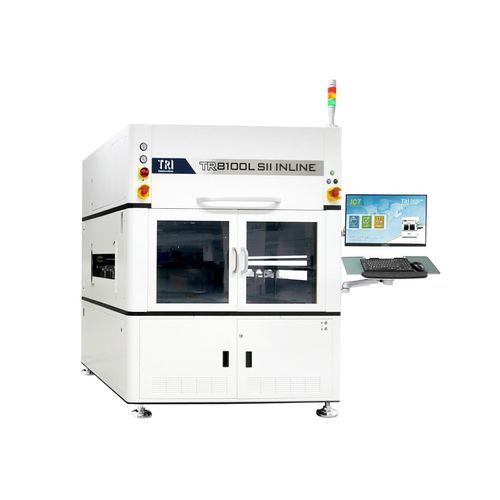

Der TR8100 SII INLINE ist ein ICT- und FCT-Prüfsystem für hohe Pin‑Anzahlen, entwickelt für AI-Server‑PCBs, 5G- und Telekom‑Elektronik. Die Vakuum-Prüfvorrichtung sichert vollständigen Pin‑Kontakt; die nicht multiplexende 1:1‑Architektur unterstützt bis zu 7056 Testpunkte für schnellere, deterministische Tests und Programmentwicklung. Eingebaute Selbstdiagnose und Kompatibilität mit vorhandenen TRI‑Modulen und Vorrichtungen erleichtern die Integration und sichern die Verfügbarkeit.

Merkmale

• ICT + FCT Lösung für hohe Pin‑Anzahl: bis zu 7056 Testpunkte (MUX‑frei, 1:1‑Architektur).
• Hohe Fehlabdeckung mit analogen und digitalen Messfunktionen.
• Testen von Niederspannungsgeräten und hoher Prüfdurchsatz.
• Vakuum‑Fixture für schnelle und reproduzierbare Leiterplattenhandhabung.
• Ergonomisches Bedienerkonzept und Unterstützung beim Fixture‑Debugging.
• Eingebaute Selbstdiagnose und DMM‑Auto‑Kalibrierung.
• Intuitive, flow‑basierte UI für vereinfachte Programmentwicklung.

Prüferspezifikationen
Max. Testpunkte: TR8100L SII INLINE: 3.584 Punkte. Optional: 7.056 Punkte
Betriebssystem: Microsoft® Windows 11
Fixture‑Typ: Vakuumtyp
Max. Leiterplattengröße: TR8100L SII INLINE: 50 x 90 – 920 x 610 mm
Max. Leiterplattengewicht: 8 kg (Standard), optional 15 kg
Max. Bauteilhöhe: Oben: 90 mm / Unten: 30 mm / Rand: 3 mm (optional 5 mm)
Förderhöhe: 900 – 970 mm

Standard Testkomponenten

• Analoge Testhardware:
• 6‑draht Messumschaltmatrix
• Programmierbare AC/DC Hochspannungs‑ und Stromquellen
• AC/DC Spannung, DC Strom- und Frequenzmessung
• Bauteilmessung R/L/C
• Synthetisierter Arbiträr‑Signal‑Generator (AWG)
• TestJet vektorlose Open‑Circuit‑Erkennung
• Digitale Tests:
• Nicht multiplexende 1:1‑Pro‑Pin‑Architektur mit unabhängiger Pegelsetzung
• DUT‑Versorgungen: fix: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A; programmierbar: +0.2V~+20V@3A (2 Sätze), -3V~-20V@3A (2 Sätze)
• Onboard Flash‑ und EEPROM‑Unterstützung/Programmierung

Industry 4.0
Kommunikationsstandards: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Yield Management System: YMS 4.0 (optional)

Optionale Komponenten

• Analoge Adapterkits für Teradyne, GenRad Fixtures
• Programmierbare APPS‑Netzteile — bis 75 V / 8 A / 200 W pro Kanal
• BScan‑Funktionen: Chain, Cluster, Virtual Nails, Virtual Chain und IEEE1149.6 Tests
• Serial Test Controller (STC) Programmierung
• DPS programmierbare DUT‑Netzteile (verschiedene Modelle / Kanäle / Leistungen)
• ToggleScan Test und VregTestTM Messungen für Multi‑Phase PWM

Systemanforderungen
Stromversorgung: 200–240 VAC, einphasig, 50/60 Hz, 6 kVA
Stromfunktionen: automatische Erdungs‑ und 50/60 Hz‑Erkennung
Luft: Trockene Luft 4–8 kg/cm2
Vakuum: Min. -0,86 bar (Abluft 70 m3/h)

Abmessungen
BxTxH: TR8100L SII INLINE: 1550 x 1450 x 1870 mm
Gewicht: TR8100L SII INLINE: 1200 kg

Standard Testkomponenten / Zusätzliche Hinweise
Max. Leiterplattengröße (Beispiel): 50 x 90 – 920 x 610 mm
Variantenauswahl Testpunkte: 3.584 (Standard) / 7.056 (Optional)

Eigenschaften / Technische Spezifikationen

• Modell: TR8100 SII INLINE
• Max. Testpunkte: 3.584 (TR8100L) / optional 7.056
• Betriebssystem: Microsoft® Windows 11
• Fixture‑Typ: Vakuum‑Fixture
• Max. Leiterplattengröße: 50 x 90 – 920 x 610 mm
• Max. Leiterplattengewicht: 8 kg (Standard), optional 15 kg
• Bauteilhöhenfreiraum: Oben 90 mm / Unten 30 mm / Rand 3 mm (optional 5 mm)
• Förderhöhe: 900 – 970 mm
• Analoge Merkmale: 6‑draht Matrix, programmierbare AC/DC Quellen, R/L/C Messung, AWG, TestJet
• Digitale Merkmale: 1:1 nicht multiplexende Architektur, feste und programmierbare DUT‑Versorgungen
• Kommunikation: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Stromanforderung: 200–240 VAC, einphasig, 50/60 Hz, 6 kVA
• Luft: Trockene Luft 4–8 kg/cm2
• Vakuum: Min. -0,86 bar; Abluft 70 m3/h
• Abmessungen (BxTxH): 1550 x 1450 x 1870 mm
• Gewicht: 1200 kg
