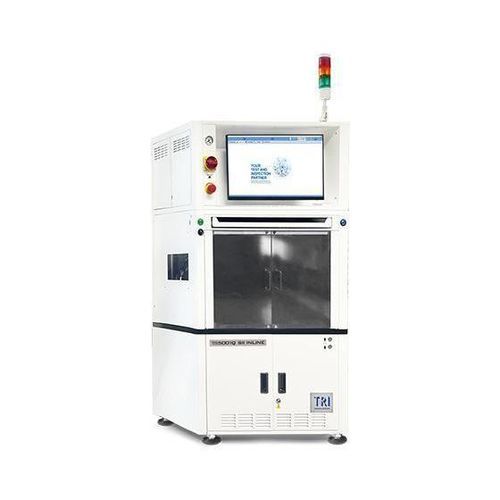

Kapazitätstester TR5001 SII INLINE

LeistungsfähigkeitNetzwerkSpannung

Einführung
Das TR5001 SII INLINE ist ein Inline‑Parallel‑ICT+FCT‑System für Hochdurchsatz‑Produktionsprüfungen. Es kombiniert Multi‑Core‑Paralleltests mit einem SMEMA‑kompatiblen Inline‑Handler, einem langlebigen Quick‑Disconnect‑Fixture sowie integrierter Auto‑Kalibrierung und Selbstdiagnose zur Unterstützung des Dauerbetriebs und zur Verringerung des Bedienaufwands.

Hauptmerkmale

• Flexibler Multi‑Core‑Paralleltester mit bis zu 4 unabhängigen Kernen
• Serial Test Controller mit bis zu 8 Ports, auf beliebige Pins konfigurierbar
• Begrenzter Zugriffs‑Test und funktionale Test‑Erweiterung über PXI‑Module
• Integrierte Selbstdiagnose und automatische Kalibrierung (DMM‑gestützt)
• Hochgenaue analoge/hybride Mess‑ und Prüfleistung
• SMEMA‑kompatibler Inline‑Handler für automatisierten Leiterplattenfluss
• Intuitive UI für flussbasierte Programmentwicklung

Tester‑Spezifikationen

• Analog/hybride Prüfstellen: 1 Core – 3.456 (Optionen: 4.480); 2 Cores – 3.328 (Option: 4.096); 4 Cores – 4.096
• Betriebssystem: Microsoft® Windows 11
• Fixture‑Typ: Inline mit Quick Disconnection Interface

Standardprüfkomponenten

• 6‑Draht Mess‑Schaltmatrix
• Programmierbare AC/DC Hochspannungs‑ und Stromquellen
• AC/DC Spannungs‑ und DC Strommessung
• Bauteil R/L/C Messung
• TestJet vektorlose Offenleitererkennung
• Arbitrary Waveform Generator

Industry 4.0
Kommunikationsstandards: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Yield Management System: YMS 4.0 (optional)

Optionale Komponenten

• Digitale Prüfung: nicht‑multiplexende 1:1 Architektur pro Pin mit unabhängig einstellbarem Pegel
• Serial Test Controller (STC) Programmierung
• DUT‑Netzteile: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Programmierbare Versorgung (2 CH): 0,2–3 V@2 A max oder 3–24 V@3 A max
• DPS programmierbare DUT‑Netzteile: DPS3514 (30 V max / 5 A max / 100 W max pro Kanal / 4 CH pro DPS); DPS3122 (30 V max / 10 A max / 200 W max pro Kanal / 2 CH pro DPS)
• BScan Tests: Chain, Cluster, Virtual Nails, Virtual Chain und IEEE1149.6 Test
• Bis zu 8 Hochgeschwindigkeits‑Seriellports, On‑Board Flash und EEPROM

Board‑Handling
Min. PCB‑Größe: 50 x 50 mm
Max. PCB‑Größe: 510 x 510 mm

Systemanforderungen
Leistung: 200–240 V, einphasig, 50/60 Hz, 3 kVA
Stromversorgungsfunktionen: Automatische Erdungs‑Erkennung und automatische 50/60 Hz‑Erkennung
Gas/Luft: Trockene Luft 4–8 kg/cm2

Abmessungen
BxTxH: 900 x 1200 x 1680 mm (Signalturm Höhe: 392 mm)
Gewicht: 687 kg

Hinweise

• Entwickelt für hochdurchsatz Inline ICT+FCT mit Multi‑Core Parallelarchitektur
• SMEMA‑kompatibler Inline‑Handler für automatisierten Inline‑Betrieb
• Integrierte Diagnose, Auto‑Kalibrierung und Quick‑Disconnect‑Fixture für langfristige Zuverlässigkeit

Technische Daten

• Modell: TR5001 SII INLINE
• Marke: Test Research, Inc. (TRI)
• Analog/hybride Prüfstellen: bis zu 4.096 (4 Cores); konfigurierbare Optionen verfügbar
• Betriebssystem: Microsoft Windows 11
• Fixture‑Typ: Inline mit Quick Disconnection Interface
• PCB‑Größenbereich: 50 x 50 mm – 510 x 510 mm
• Leistung: 200–240 V, einphasig, 50/60 Hz, 3 kVA
• Gas/Luft: Trockene Luft 4–8 kg/cm2
• Abmessungen (BxTxH): 900 x 1200 x 1680 mm (Signalturm: 392 mm)
• Gewicht: 687 kg
