Kapazitätstester TR8100 SII

LeistungsfähigkeitSpannungDurchgang

Einleitung

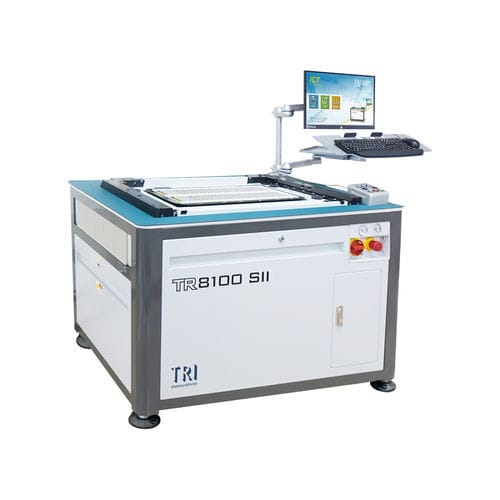

Der TR8100 SII ist ein In-Circuit-Tester (ICT) für hochdurchsatzfähige, hochpräzise Prüfungen großer und komplexer Leiterplattenbestückungen (PCBA). Er ist für Niederspannungsgeräte ausgelegt und verwendet eine Vakuum-Fixture für vollständigen Kontakt aller Pins. Die nicht-multiplexierende 1:1-Pin-Architektur unterstützt bis zu 11088 Pins (TR8100L SII) und beschleunigt Prüfabläufe sowie Programmierung. Integrierte Selbstdiagnosen sichern die Langzeitzuverlässigkeit.

Funktionen

• Hohe Fehlerabdeckung durch Vakuum-Fixture
• Optimiert für Niederspannungsgeräte mit hoher Testgeschwindigkeit
• Integrierte Selbstdiagnostik zur Verfügbarkeitsüberwachung
• Hochpräzise Mess- und Analogprüfungen
• Bedienerfreundliche UI für effiziente Programmentwicklung
• Automatische Kalibrierung über integriertes DMM

Tester-Spezifikationen

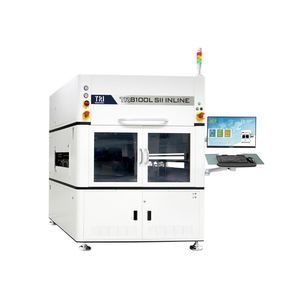

Max. Testpunkte: TR8100 SII: 3584 (optional 7056); TR8100L SII: 11088
Betriebssystem: Microsoft® Windows 11
Fixture-Typ: Vakuum-Fixture für vollständigen Pin-Kontakt
Max. Leiterplattengröße: TR8100 SII: 790 × 640 mm; TR8100L SII: 990 × 640 mm

Standard-Prüfkomponenten

• Analoge Hardware
  • 6-Draht-Messschaltmatrix
  • Programmierbare AC/DC Spannungs- und Stromquellen
  • AC/DC Spannung, DC Strom- und Frequenzmessung
  • Bauteilmessungen R/L/C
  • Synthetisierter Arbitrary Waveform Generator (AWG)
  • TestJet vectorless Open-Circuit-Erkennung
• Digitale Prüfung
  • Nicht-multiplexierende 1:1-Pin-Architektur mit unabhängiger Pegel-Einstellung pro Pin
  • DUT-Versorgungen — Fest: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A; Programmierbar: +0.2V~+20V@3A (2 Sätze), -3V~-20V@3A (2 Sätze)
  • On-board Flash- und EEPROM-Testunterstützung

Industry 4.0
Kommunikationsstandards: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Yield-Management: YMS 4.0 (optional)

Optionale Komponenten

• Analog: Fixture-Umrüstkits für Teradyne, GenRad
• Digital: APPS programmierbare Netzteile (bis 75 V/8 A/200 W pro Kanal), BScan/chain/cluster/virtual nails Tests, IEEE1149.6, STC-Programmierung
• DPS programmierbare DUT-Versorgungsoptionen:
  (1) DPS3514: 30 V max / 5 A max / 100 W max pro Kanal — 4 CH pro DPS
  (2) DPS3122: 30 V max / 10 A max / 200 W max pro Kanal — 2 CH pro DPS
  (3) SPS5450: 54 V max / 50 A max / 2400 W max pro Kanal — 1 CH pro Rack
• ToggleScan-Test
• VregTest™: Multi-Phase PWM Einzelphasen-Frequenz- und Duty P/N-Messungen

Systemanforderungen
Stromversorgung: 200–240 V, einphasig, 50/60 Hz, 4 kVA
Stromfunktionen: Automatische Erdungserkennung; automatische 50/60 Hz-Erkennung
Luft: Druckluft trocken 4–8 kg/cm²
Vakuum: Min. -0,86 bar (-12,6 psi); Abluft: 70 m³/h

Abmessungen
B×T×H: TR8100 SII: 1150 × 850 × 800 mm; TR8100L SII: 1400 × 850 × 800 mm
Gewicht: TR8100 SII: 400 kg; TR8100L SII: 470 kg

Standard-Prüfkomponenten (Zusammenfassung)

• Analoge Schaltmatrix und programmierbare Quellen
• Hochpräzise Messungen, R/L/C-Messung, AWG
• Digitale 1:1 Nicht-Multiplex-Architektur, feste und programmierbare DUT-Versorgungen
• On-board Speicher-Testunterstützung

Technische Daten

• Modell: TR8100 SII (auch TR8100L SII Variante)
• Max. Testpunkte: TR8100 SII: 3584 (optional 7056); TR8100L SII: 11088
• Betriebssystem: Microsoft® Windows 11
• Fixture-Typ: Vakuum-Fixture (vollständiger Pin-Kontakt)
• Max. Leiterplattengröße: TR8100 SII: 790 × 640 mm; TR8100L SII: 990 × 640 mm
• DUT-Festversorgungen: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A
• Programmierbare DUT-Versorgungen: +0.2V~+20V@3A (2 Sätze); -3V~-20V@3A (2 Sätze)
• Analog: 6-Draht-Matrix, AC/DC-Quellen, Frequenz- und R/L/C-Messung, synthetisierter AWG
• Digital: Nicht-multiplexierende 1:1-Pin-Architektur mit unabhängiger Pegel-Einstellung
• Optionale DPS-Modelle: DPS3514, DPS3122, SPS5450 (Spezifikationen wie oben)
• Industrielle Kommunikation: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Strombedarf: 200–240 V, einphasig, 50/60 Hz, 4 kVA
• Luftbedarf: Trockenluft 4–8 kg/cm²
• Vakuumbedarf: Min. -0,86 bar; Abluft 70 m³/h
• Abmessungen (B×T×H): TR8100 SII: 1150 × 850 × 800 mm; TR8100L SII: 1400 × 850 × 800 mm
• Gewicht: TR8100 SII: 400 kg; TR8100L SII: 470 kg
