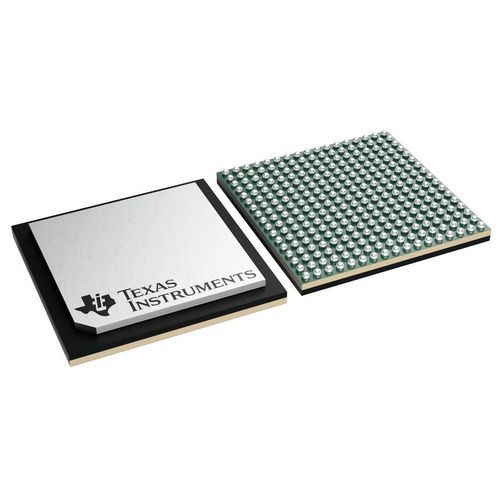

Programmierbarer Chip ADC32RF72

2-Kanalmit Mischsignaldigital

Produktzusammenfassung
Der ADC32RF72 ist ein 16-Bit, dualer Kanal, nicht-interleaved RF-Sampling ADC mit bis zu 1,5 GSPS. Er ist für sehr hohen SNR und sehr geringe Rauschspektraldichte ausgelegt und liefert −163,7 dBFS/Hz (mit internem Mittelwert bis −166,2 dBFS/Hz). Die gepufferten analogen Eingänge unterstützen programmierbare interne Terminierungen (50 Ω, 100 Ω, 200 Ω) und eine Vollleistungs-Eingangsbandbreite von 1,8 GHz (−3 dB). Zusätzlich zu IN0 kann ein Eingang aus IN1/2/3 ausgewählt werden.

Digitale Verarbeitung und Schnittstellen

• 192-Tap pro Kanal programmierbarer FIR-Equalizer
• 12-Bit Bruchverzögerungsfilter
• Bis zu 8 digitale Downconverters (DDCs) mit Dezimationsfaktoren /2, /3, /5 bis zu /32768
• 48-Bit NCOs mit phasenkohärentem Frequency Hopping; schnelles Hopping < 1 μs
• JESD204B/C serielle Schnittstelle; maximale Lane-Rate bis 24,75 Gbps

Spektrale und Rausch-Performance
Sehr niedrige nahe-Carrier Rest-Phasenrauschen (z. B. −140 dBc/Hz bei 10 kHz Offset bei 1 GHz) und spektrale Kennwerte bei fIN = 1 GHz, −1 dBFS:

• SNRflat: 72,1 dBFS
• HD2, HD3: 68 dBc
• Nicht HD2/3 Spurious: 93 dBFS

Leistung, Architektur und Eingänge
Einzelkern-ADC-Architektur (nicht-interleaved) mit gepufferten Eingängen und Eingangsvollbereich 1,44 Vpp (4,1 dBm). Typischer Leistungsverbrauch: 1,5 W pro Kanal bei 1,5 GSPS (≈3,1 W gesamt). Aperture-Jitter: 40 fs. Peak-to-peak Eingangsspannungsbereich: 1,4 Vpp. Programmierbare Eingangs-Termination (50/100/200 Ω).

Technische Spezifikationen

• Modell: ADC32RF72
• Sample rate (max): 1500 MSPS
• Auflösung: 16 Bits
• Anzahl Eingangskanäle: 2 (Dualkanal)
• Schnittstellentyp: JESD204B, JESD204C (max. Lane-Rate 24,75 Gbps)
• Analoge Eingangsbandbreite (−3 dB): 1,8 GHz
• Vollskalen Eingang: 1,44 Vpp; Peak-to-Peak Bereich: 1,4 Vpp
• Rauschspektraldichte (NSD): −163,7 dBFS/Hz (verbesserbar auf −166,2 dBFS/Hz mit Mittelung)
• SNR: 72,1 dB (typ.)
• ENOB: 11,8 Bits (typ.)
• SFDR: 68 dB (typ.)
• Aperture Jitter: 40 fs
• Leistungsaufnahme (typ): 1,5 W/Kanal @ 1,5 GSPS (≈3100 mW gesamt)
• Betriebstemperaturbereich: −40 bis 105 °C
• Eingangspuffer: Ja
• Programmierbare Eingangstermination: 50 Ω, 100 Ω, 200 Ω

Zusätzliche Hinweise
Der ADC unterstützt interne Mittelungsmodi zur Reduzierung der NSD und strebt eine Code Error Rate (CER) von 1E-15 Fehlern/Probe an. Er ist für erweiterte Betriebstemperaturen spezifiziert, um Systembereitstellungen in anspruchsvollen Umgebungen zu unterstützen. Die Auswahl alternativer Eingänge und die integrierte digitale Verarbeitung vereinfachen Equalisierung und Kanalaufteilung.
