Protokollwandler DAC7718

digitaldigital-analogDAC

Produktübersicht
Der DAC7718 ist ein energiearmer oktaler 12-Bit Digital-Analog-Wandler (DAC) mit gepufferten Spannungsausgängen. Bei einer Referenz von 5 V können die Ausgänge je nach Versorgung bipolar oder unipolar betrieben werden: bipolar ±15 V bei dualen ±15,5 V oder unipolar 0 V bis +30 V bei +30,5 V Versorgung. Mit 5,5 V Referenz erweitern sich die Bereiche auf bipolar ±16,5 V bzw. unipolar 0 V bis +33 V bei entsprechenden höheren Versorgungen. Das Bauteil ist werkseitig getrimmt für sehr geringe Null- und Verstärkungsfehler und unterstützt Systemkalibrierung. Der Ausgangsbereich kann über das DAC-Offset-Register verschoben werden.

Schnittstelle und Betriebsmerkmale

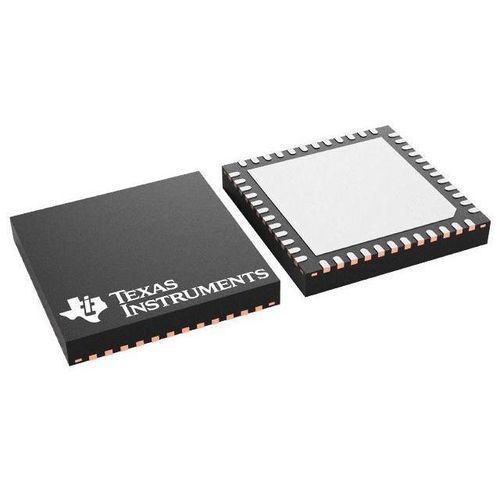

Der DAC7718 verfügt über eine Hochgeschwindigkeits-SPI-Schnittstelle bis 50 MHz, kompatibel mit 1,8 V, 3 V und 5 V Logik. Eingangsdaten sind doppelt gepuffert. Ein asynchrones LDAC überträgt Daten vom Datenregister in den DAC-Latch. Ein asynchrones CLR setzt alle acht DAC-Ausgänge auf AGND. Der VMON-Monitor-Ausgang verbindet interne Signale und zwei externe Eingänge über einen Multiplexer. Das Bauteil ist pin-to-pin und funktional kompatibel mit DAC8718 und DAC8218. Verfügbare Gehäuse: QFN-48 (7×7 mm), TQFP-64 (10×10 mm).

Funktionen (Auszug)

• 8 Kanäle, 12-Bit Auflösung
• Bipolare Ausgänge: ±2 V bis ±16,5 V (abhängig von VREF und Versorgung)
• Unipolare Ausgänge: 0 V bis +33 V (abhängig von VREF und Versorgung)
• Niedriger Verbrauch: ~14,4 mW/Kanal (bipolare Versorgung)
• Relative Genauigkeit (INL): 1 LSB max
• Niedriger Null-/Volls-kalenfehler: ±1 LSB max
• Flexible Systemkalibrierung (On-Chip Offset- und Gain-Kalibrierung)
• Niedrige Glitch-Energie: ~4 nV·s
• Einschwingzeit: 15 µs
• Channel-Monitor-Ausgang (VMON)
• Programmierbare Verstärkung ×4 / ×6 und programmierbarer Offset
• SPI bis 50 MHz; 1,8 V / 3 V / 5 V Logik kompatibel
• Schmitt-Trigger Eingänge; Daisy-Chain mit Sleep-Mode-Verbesserung

Anwendungen

• Automatische Prüfsysteme und Messgeräte
• SPS und industrielle Prozesssteuerung
• Kommunikation und Signalgenerierung

Evaluation und Entwicklung
Ein Evaluationsmodul (DAC7718EVM) steht zur Verfügung, um Funktionalität und Leistung zu prüfen; Evaluations-Kits enthalten eine Testplatine und GUI-Software für Laborversuche und Entwicklung.

Parameter

• Auflösung: 12 Bit
• Anzahl der Kanäle: 8
• Schnittstelle: SPI bis 50 MHz (kompatibel 1,8 V / 3 V / 5 V)
• Ausgangstyp: gepufferte Spannungsausgänge
• Ausgangsbereich: bipolar bis ±16,5 V; unipolar bis 0–+33 V (abhängig von VREF und Versorgung)
• Max. INL: 1 LSB
• Einschwingzeit: 15 µs
• Referenz: extern (unterstützt 5 V oder 5,5 V)
• Typischer Verbrauch: ~115 mW gesamt; ~14,4 mW/Kanal (bipolare Bedingung)
• Glitch-Energie: ~4 nV·s
• Betriebstemperatur: −40 °C bis +85 °C
