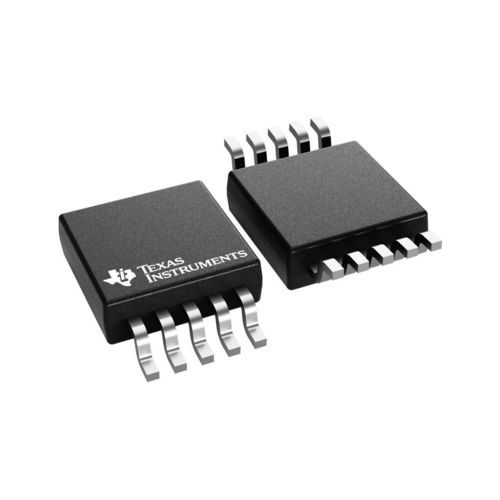

Chip mit Mischsignal ADS1115

Multikanal4-Kanalprogrammierbar

Übersicht Der ADS1115 ist ein präziser, energiesparender 16-Bit I2C-kompatibler Analog-Digital-Wandler (ADC) mit interner niederdriftiger Spannungsreferenz und integriertem Oszillator. Die ADS1115-Variante umfasst einen programmierbaren Verstärker (PGA), einen digitalen Komparator und einen Eingangsmultiplexer (MUX) für vier Single-Ended- oder zwei Differentielleingänge. Konvertierungsraten sind bis zu 860 Samples/s (SPS) programmierbar, geeignet für hochauflösende Sensormessungen in leistungsschwachen und platzbegrenzten Systemen.

Wesentliche Merkmale

• Auflösung: 16 Bit
• Programmierbare Datenraten: 8 SPS bis 860 SPS (0,86 ksps)
• Eingänge: 4 Single-Ended oder 2 Differenzielle (MUX)
• PGA: Eingangsspannungsbereiche ±256 mV bis ±6,144 V
• Versorgungsbereich: 2,0 V bis 5,5 V (analog und digital)
• Niedriger Stromverbrauch: ≈150 µA im Dauerkonvertierungsmodus; typische Leistung ≈0,3 mW
• Interne low-drift Spannungsreferenz und interner Oszillator
• Programmierbarer digitaler Komparator für Schwellen-/Alarmfunktionen
• I2C-Schnittstelle mit vier pin-wählbaren Adressen
• Betriebstemperatur: −40 °C bis +125 °C

Anwendungen

• Hochauflösende Sensordatenerfassung (Temperatur, Druck, Durchfluss, Dehnung)
• Batteriebetriebene und portable Messgeräte
• Spannungs-/Stromüberwachung und Präzisionsmessungen
• Eingebettete Systeme und industrielle Datenlogger mit begrenztem Platz

Technische Parameter
Auflösung (Bits): 16
Max. Abtastrate: 860 SPS (0,86 ksps)
Anzahl Eingangskanäle: 4 (multiplexed)
Schnittstelle: I2C (4 pin-wählbare Adressen)
Architektur: Delta-Sigma
Eingangstyp: Differenziell, Single-Ended
PGA Eingangsbereiche: ±256 mV … ±6,144 V
Versorgungsspannung (analog/digital): 2,0 V bis 5,5 V
Typischer Leistungsbedarf: ≈0,3 mW (≈150 µA Dauerkonvertierung als Beispiel)
Betriebstemperaturbereich: −40 °C bis +125 °C
Funktionen: Komparator, Oszillator, interne VREF, PGA, single-cycle settling


Gehäuseoptionen

• X2QFN-10: ca. 2,0 mm × 1,5 mm × 0,4 mm
• SOT-10 (SOT-5X3): ca. 2,9 mm × 2,8 mm × 0,6 mm
• VSSOP-10: ca. 3,0 mm × 4,9 mm

Familie

• ADS1113: Einzelkanal-ADC 16 Bit (single-ended oder differential)
• ADS1114: Einzelkanal mit PGA und programmierbarem Komparator
• ADS1115: vier single-ended oder zwei differentielle Eingänge mit PGA und Komparator (dieses Produkt)
