Analoger Signalwandler DAC8562

Zweikanaldigital

Übersicht Der DAC8562 ist ein 16-Bit Dual-Kanal Digital-Analog-Wandler (DAC) mit gepuffertem Spannungsausgang und geringer Leistungsaufnahme. Er verfügt über eine interne 2,5-V-Referenz (typische Drift 4 ppm/°C), die Full-Scale-Optionen von 2,5 V oder 5 V ermöglicht und an REFIN/REFOUT bis zu 20 mA Quelle/Senke bietet. Das Bauteil ist monoton, zeichnet sich durch hohe Linearität und sehr geringe Glitch-Energie aus und unterstützt 3-Draht-Serienschnittstellen kompatibel zu SPI/QSPI/Microwire/DSP bis 50 MHz.

Funktionale Beschreibung Die DACxx62-Familie startet nach dem Einschalten mit Nullskala, bis ein gültiger Code geschrieben wird (Power-on-Reset auf Null). Die Bausteine bieten Niedrigenergie- und Power-Down-Modi (typischer Power-Down-Strom ~550 nA bei 5 V) und sind in platzsparenden Gehäusen erhältlich, wodurch sie sich für tragbare und batteriebetriebene Geräte eignen. DACxx62-Modelle sind innerhalb der Familie funktional austauschbar.

Eigenschaften

• Dual-Kanal, 16-Bit Auflösung
• Gepufferter Spannungsausgang (Rail-to-Rail Puffer)
• Interne 2,5-V-Referenz (2,5 V Ausgangsoption oder 5 V Full-Scale)
• Bidirektionaler Referenzanschluss ext/int (REFIN/REFOUT)
• Sehr niedriger Glitch-Impuls: 0,1 nV·s (typ.)
• 50 MHz SPI mit Schmitt-getriggerten Eingängen (SPI/QSPI/Microwire/DSP-kompatibel)
• LDAC- und CLR-Funktionen für synchrone Aktualisierung und Rücksetzung
• Power-Down-Funktion mit extrem niedrigem Ruhestrom
• Weite Versorgungsspannungsbereich: 2,7 V bis 5,5 V
• Power-on-Reset auf Null (DACxx62)

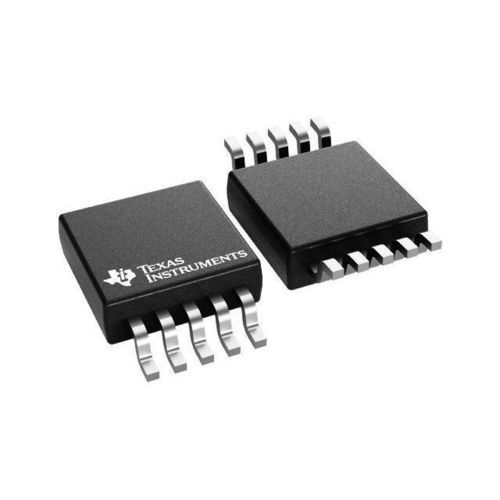

• Gehäuse: WSON-10 (3 mm × 3 mm) und VSSOP-10
• Betriebstemperatur: –40°C bis 125°C

Parameter Auflösung (Bits) | 16
Anzahl DAC-Kanäle | 2
Schnittstellentyp | SPI
Ausgangstyp | Gepufferte Spannung
Ausgangsspannungsbereich (V) | 0 bis 5.5
INL (max) (±LSB) | 12
Einschwingzeit (µs) | 7
Referenztyp | Ext, Int
Architektur | String
Merkmale | Stromquellen/-senken DAC
Abtast-/Aktualisierungsrate (Msps) | 0.1
Leistungsaufnahme (typ) (mW) | 0.5 (Tabellenwert) / ~4 mW typ. bei 5 V AVDD inkl. interner Referenz
Betriebstemperaturbereich (°C) | -40 bis 125
Produkttyp | Präzisions-DAC

Zusätzliche technische Hinweise Die interne Referenz weist eine typische Drift von 4 ppm/°C (max. 10 ppm/°C) und eine typische Anfangsgenauigkeit von ±5 mV auf. Der REFIN/REFOUT-Pin kann bis zu 20 mA Quelle oder Senke. Typische Leistungsdaten variieren je nach Messmethode; Power-Down-Ströme können ~550 nA bei 5 V betragen. DACxx62-Geräte sind so ausgelegt, dass Code-zu-Code-Übergänge und Glitch-Energie minimiert werden, was sie für präzise, störungsarme Anwendungen geeignet macht.

Technische Daten

• Modell: DAC8562 (16-Bit, Dual-Kanal)
• Auflösung: 16 Bit
• Kanäle: 2 (Dual)
• Ausgang: Gepufferte Spannung, Rail-to-Rail Puffer
• Ausgangsbereich: 0 V bis 5,5 V (unterstützt 2,5 V oder 5 V Full-Scale)
• Referenz: Intern 2,5 V (4 ppm/°C typ.) oder externe Referenzeingang
• Referenzgenauigkeit: ±5 mV initial (interne Referenz)
• Referenz Quelle/Senke Fähigkeit: bis zu 20 mA
• Schnittstelle: SPI-kompatibel, bis 50 MHz
• Glitch-Impuls: 0,1 nV·s (typ.)
• INL (max): 12 ±LSB
• Einschwingzeit: 7 µs
• Versorgung: 2,7 V bis 5,5 V
• Leistungsaufnahme: tabellarisch typ. 0,5 mW; ca. 4 mW typ. bei 5 V AVDD inkl. interner Referenz; unterstützt Power-Down (~550 nA bei 5 V)
• Temperaturbereich: –40°C bis 125°C
• Gehäuse: WSON-10 (3 mm × 3 mm) und VSSOP-10
