Wirbelstrom-Fehlerdetektor ED-45

Magnetfür Metallstrukturenfür ZfP

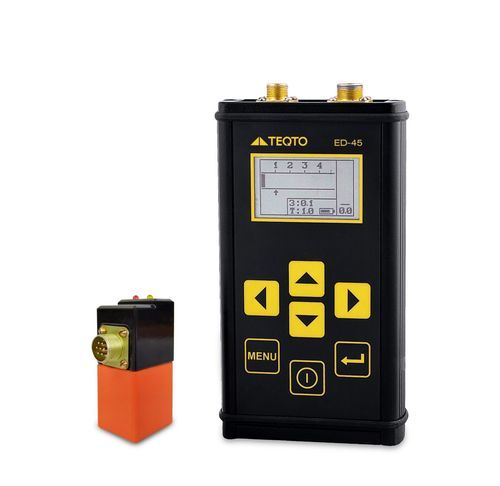

Der ED-45 ist ein tragbares Gerät, das speziell für die Erkennung von Rissen und die Messung ihrer Tiefe entwickelt wurde. Es ist besonders effektiv bei der Identifizierung von Spannungsrissen in ferromagnetischen Metallkonstruktionen, selbst unter Korrosionsschichten oder Schutzbeschichtungen. Dieser Fehlerdetektor erleichtert die Messung der Tiefe von Korrosionsschäden und der Dicke der Schutzbeschichtung, indem er magnetische und Wirbelstrommethoden zur Fehlererkennung kombiniert. Diese einzigartige Funktion ermöglicht es Benutzern, Produkte mit rauen, korrodierten Oberflächen zu inspizieren und durch unterschiedliche Dicken von Isolierbeschichtungen zu messen, ohne zusätzliche Anpassungen vornehmen zu müssen. - Rohre und Rohrleitungen - Öl- und Gasleitungen - Behälter und Druckbehälter - Energieerzeugungsobjekte - Strukturelle Details, Maschinen und Mechanismen Betriebsvorteile: - Gleichzeitige Identifizierung und Tiefenmessung von Spannungsrissen und Dicke der Isolierbeschichtung und/oder Korrosion. - Kontinuierliche Überwachung der Dicke der Isolierbeschichtung zur Erkennung von Korrosionsrissen. - Echtzeit-Anpassung der Messwerte. - Einstellbare Schwellenwerte für die minimal nachweisbare Rissbreite und die Dicke der Isolierbeschichtung. - Intuitive Benutzeroberfläche. Konstruktionsvorteile: - Möglichkeit zur Verwendung zusätzlicher austauschbarer Sensoren. - Metallgehäuse der elektronischen Einheit für zuverlässige Leistung unter schwierigen Feldbedingungen. - Sensoren mit abriebfester Zirkonkeramik-Kontaktfläche. - Fehlererkennungssignalisierung durch Licht- und Tonsignale über Lautsprecher oder Kopfhörer. Einsatz: Der Wirbelstrom-Fehlerdetektor ED-45 ist für den Einsatz unter industriellen und Feldbedingungen konzipiert und erfordert keine zusätzlichen Anpassungen für: - Raue und korrodierte Oberflächen (z. B. gebrauchte Rohre, Strukturteile, Mechanismen); - Feuchte und schmutzige Oberflächen; - Oberflächen mit variablen Dicken von Isolierbeschichtungen. Betriebsmodi: Messmodus | Parameter Suche nach Spannungsrissen, mit gleichzeitiger Erkennung ihrer Tiefe und Überwachung der Dicke der Isolierbeschichtung | Wenn die Dicke der Isolierbeschichtung von 0 bis 4 mm beträgt Suche nach Spannungsrissen | Wenn die Dicke der Isolierbeschichtung bis zu 10 mm beträgt Technische Spezifikationen: Merkmal | Werte Minimale Rissöffnung | 0,05 mm Minimale nachweisbare Risslänge | 10 mm Nachweisbarer Riss-Tiefenbereich | 0,3 – 5 mm Messungenauigkeit der Risstiefe | 0,2 mm + 0,1h (wobei „h“ die Riss-Tiefe ist) Messbereich der Isolierbeschichtungsdicke | 0 – 6 mm Messungenauigkeit der Isolierbeschichtungsdicke | 10 % Maximale Isolierbeschichtungsdicke, die eine Risserkennung ermöglicht | bis zu 10 mm Betriebsbedingungen des Fehlerdetektors | -15 … +40 °С Abmessungen des elektronischen Moduls | 150 х 80 х 35 mm Abmessungen des Sensors | 25 х 25 х 60 mm Gewicht des elektronischen Moduls und des Sensors | 0,5 kg Stromversorgung | Eigenständig von 2 Ni-MH-Batterien (1,2 V) oder ähnlich oder von Batterie Typ AA 1,5 V ALK Kontinuierliche Betriebszeit von der Batterie | 10 Stunden Batterieentladungsüberwachung | bereitgestellt Garantie | 1 Jahr ab dem Tag der Lieferung Lieferumfang: - Elektronische Einheit - Sonde N-45 - Kabel zum Anschluss des Sensors an die elektronische Einheit - Zwei Proben von 2 mm Rissen - Probe der Isolierdicke - Akku (Satz von 2 Stück im Gerät installiert) - Ladegerät - Kopfhörer mit Adapter - Schutzkoffer - Aufbewahrungs- und Transporttasche Zubehör: - Zusätzliche austauschbare Sensoren - Zusätzliche Kabel - Akkus - Referenzproben Merkmale / Technische Spezifikationen: - Minimale Rissöffnung: 0,05 mm - Minimale nachweisbare Risslänge: 10 mm - Nachweisbarer Riss-Tiefenbereich: 0,3 – 5 mm - Messungenauigkeit der Risstiefe: 0,2 mm + 0,1h (wobei „h“ die Riss-Tiefe ist) - Messbereich der Isolierbeschichtungsdicke: 0 – 6 mm - Messungenauigkeit der Isolierbeschichtungsdicke: 10 % - Maximale Isolierbeschichtungsdicke, die eine Risserkennung ermöglicht: bis zu 10 mm - Betriebsbedingungen: -15 … +40 °С - Abmessungen (elektronisches Modul): 150 х 80 х 35 mm - Abmessungen (Sensor): 25 х 25 х 60 mm - Gewicht: 0,5 kg - Stromversorgung: 2 Ni-MH-Batterien (1,2 V) oder AA 1,5 V ALK - Batterielebensdauer: 10 Stunden - Batterieentladungsüberwachung: bereitgestellt - Garantie: 1 Jahr ab Lieferung
