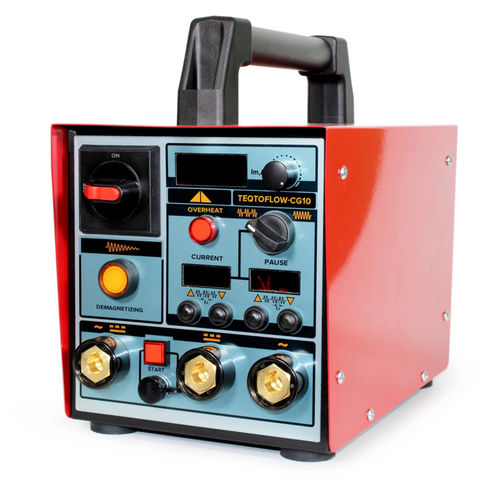

Magnetpartikel-Fehlerdetektor Teqtoflow-CG10

tragbar

Speziell entwickelt zur Erkennung von Oberflächen- und Untergrunddefekten in ferromagnetischen Materialien, einschließlich unvollständiger Verschmelzung, Rissen und Flocken. Es spielt eine entscheidende Rolle bei der Bewertung der strukturellen Integrität, Festigkeit und mechanischen Eigenschaften verschiedener Werkstücke, Metallstrukturen und Komponenten des Schienenverkehrs, sowohl während der Herstellungs- als auch der Betriebsphase. Nach dem Prinzip der Magnetisierung wird das Prüfobjekt magnetisiert, um verschiedene Unregelmäßigkeiten aufzudecken, und anschließend für eine genaue Analyse entmagnetisiert.Anwendung:Bau von MetallstrukturenZahnräderGussteileGussstückeVergussstückeBetriebsvorteile:Sanfte Einstellung der StromamplitudeBietet sowohl Konstant- als auch ImpulsstrommagnetisierungBietet direkte Anzeige des Amplitudenwerts des MagnetisierungsstromsFlexible Einstellung des Impulsstroms, einschließlich Einzelimpuls-BetriebsmodusAnpassbare Einstellungen der Magnetisierungs- und EntmagnetisierungszeitFähigkeit, Einstellungen für eine effiziente Nutzung zu speichernAutomatischer Überhitzungsschutz gewährleistet SicherheitKompatibel mit verschiedenen Magnetisierungsgeräten für eine verbesserte VielseitigkeitVorteile:Kombiniert geringes Gewicht mit hohem Ausgangsstromwert für optimale LeistungAC/DC (gleichgerichtete Halbwelle) Betriebsmodus ermöglicht sowohl zirkuläre als auch longitudinale MagnetisierungEntwickelt in Übereinstimmung mit strengen internationalen StandardsGeeignet für den Betrieb in stationären Magnetpulver-PrüfständenBietet stufenlose Einstellung der Stromamplitude, Konstantstrom-Magnetisierung, Impulsstrom-Magnetisierung, Magnetisierungszeit-Einstellung und Entmagnetisierung für eine präzise PrüfungNutzung:Der Teqtoflow-CG10 nutzt die Magnetpulverprüfung, eine weithin akzeptierte zerstörungsfreie Prüfmethode. Zur Durchführung der Prüfung muss ein spezielles Magnetpulver auf die zu prüfende Oberfläche aufgebracht werden. Während der Magnetisierung weist die Kontrollzone die höchste Konzentration von Magnetfeldlinien direkt über dem Defekt auf. Infolgedessen sammeln sich die magnetisierten Pulverpartikel in diesem Bereich und bilden ein ausgeprägtes Muster. Die Dichte dieser Partikel nimmt allmählich ab, wenn sie sich von dem Defekt, wie Rissen oder Unterbrechungen, entfernen. Nach der Magnetisierung werden die Indikatorlinien visuell ausgewertet, um die Lokalisierung, die Ausrichtung und das Ausmaß von Oberflächen- und Untergrundfehlern zu bestimmen. Das resultierende Muster kann mit Referenzproben verglichen werden, um die Ergebnisse der Magnetpulverprüfung weiter zu analysieren.Technische Daten:CharakteristikWerteAlternativstromSpitzenwert AC, nicht weniger als 1000 АEffektivwert AC, nicht weniger als780 АGleichgerichteter HalbwellenstromSpitzenwert, nicht weniger als 1000 АEffektivwert, nicht weniger als550 АMerkmaleStromanpassungGleitendStromanzeigeSpitzenwert, 1 A AuflösungStrommessfehler, nicht mehr als10 %MagnetisierungsstromDauer / intermittierend (Strom-Pause)Intermittierende StromparametereinstellungStromimpulsdauer0.02 - 9,98 s, in 0,02 s-SchrittenPausendauer0,02 - 9,98 s, in 0,02 s-SchrittenMagnetisierungszeitsteuerungManuell (Taste am Handgriff, Fußschalter, Taste am Hauptgerät)EntmagnetisierungAmplitudenabnehmender StromEinstellung der Entmagnetisierungszeit50 PeriodenBetriebscharakteristikEinschaltdauer bei maximaler Leistung50 %Höchstdauer der Stromzufuhr10 sSpannung im offenen Stromkreis3 VLLänge des Hochstromkabels3 mQuerschnitt des Hochstromkabels95 mm²Stromaufnahme2.5 kVStromparameter230 V, 50 Hz, 10 APStromkabel (3 m Länge)Abnehmbarer, wasserdichter SteckerAbmessungen (Breite х Höhe х Tiefe)214 х 311 х 340 mmGewicht ohne Stromkabel16 kgLieferumfang:HauptgerätStromkabel (2,5 m Länge, 95 mm Querschnitt) mit Pistolengriff und AbschmelzelektrodeStromkabel (2.5 m Länge, 95 mm Querschnitt) mit Pistolengriff, Abschmelzelektrode und StromeinschalttasteStromkabelBedienungsanleitungZusätzliches Zubehör:MagnetspuleStromkabel und GriffeAbschmelzelektroden aus verschiedenen MetallenStromkabel in SonderlängenStrom-Ein/Aus-FußschalterKundeneigene MagnetisiergeräteWagenFAQ (Auszug):Was ist Magnetpulverprüfung (MPI)?Die Magnetpulverprüfung (MPI) ist eine weit verbreitete zerstörungsfreie Prüftechnik zur Erkennung von oberflächlichen und oberflächennahen Diskontinuitäten in ferromagnetischen Werkstoffen wie Eisen, Nickel, Kobalt und deren Legierungen. Bei dieser Methode wird ein Magnetfeld in das zu prüfende Objekt eingeleitet. Wenn es Risse oder Fehler gibt, stören diese das Magnetfeld und verursachen einen magnetischen Streufluss. Um diese Fehlstellen sichtbar zu machen, werden kleine Eisenpartikel (entweder als trockenes Pulver oder in einer Flüssigkeit suspendiert) auf die Oberfläche des Objekts aufgebracht. Diese Partikel sammeln sich an den Stellen des Streuflusses und bilden sichtbare Anzeichen, die den Ort der Defekte markieren.Arten von elektrischen Strömen, die bei MPI verwendet werden:Wechselstrom (AC): Wechselstrom eignet sich am besten für die Erkennung von Oberflächenfehlern, da er ein Magnetfeld erzeugt, das aufgrund eines Phänomens, das als "Skineffekt" bezeichnet wird, größtenteils auf der Oberfläche des Objekts verbleibt Der Strom wechselt die Polarität schnell (50-60 Zyklen pro Sekunde), was bedeutet, dass er nicht tief in das Material eindringt. Dies schränkt seine Verwendung für die Erkennung des Untergrunds ein, macht ihn aber ideal für die Identifizierung von Oberflächenunterbrechungen: FWDC wird verwendet, wenn ein tieferes Eindringen erforderlich ist, um unterirdische Diskontinuitäten zu finden. Im Gegensatz zu Wechselstrom kann FWDC dickere Materialquerschnitte magnetisieren und eignet sich daher besser für größere oder dickere Teile, bei denen eine Oberflächenprüfung nicht ausreicht.Halbwellen-Gleichstrom (HWDC): HWDC bietet ein ausgewogenes Verhältnis zwischen Oberflächen- und Unterbodenprüfung. Der pulsierende Strom trägt dazu bei, die magnetischen Partikel während der Prüfung zu bewegen, was die Wahrscheinlichkeit der Erkennung von Oberflächenrissen erhöht. Diese Beweglichkeit der Partikel in Verbindung mit einer tieferen Eindringtiefe als bei Wechselstrom macht HWDC sowohl für die Oberflächen- als auch für die oberflächennahe Untergrundinspektion geeignet. Der Wechselstrom-Elektromagnet ist am effektivsten für die Erkennung von Oberflächenrissen, während eine Form des Gleichstroms wie FWDC oder HWDC besser für die Erkennung von Untergrunddefekten geeignet ist. MPI ist eine vielseitige Prüfmethode, die in Branchen wie der Luft- und Raumfahrt, der Automobilindustrie und dem Baugewerbe eingesetzt wird, wo die Unversehrtheit von Metallkomponenten von entscheidender Bedeutung ist.Merkmale / Technische Daten:Modell: Teqtoflow-CG10Typ: Tragbares MagnetpulverprüfgerätInspektionsmethode: Magnetische Partikelinspektion (MPI)Spitzen-AC: > 1000 AEeffektiver AC: 780 APSpitzengleichgerichteter Halbwellenstrom: > 1000 AEeffektiver gleichgerichteter Halbwellenstrom: 550 ACStromeinstellung: StufenlosStromanzeige: Spitzenwert, 1 A AuflösungStrommessfehler: ≤ 10%Magnetisierungsstrom: Kontinuierlich / intermittierendStromimpulsdauer: 0.02 - 9,98 sPausendauer: 0.02 - 9,98 sMagnetisierungszeitsteuerung: Manuell (Griff, Fußschalter, Hauptgerät)Entmagnetisierung: Amplitudenabfallender StromEntmagnetisierungszeit: 50 PeriodenEinschaltdauer bei maximaler Leistung: 50%Max: 10 sSpannung im offenen Stromkreis: 3 VLänge des Starkstromkabels: 3 mQuerschnitt des Starkstromkabels: 95 mm²Leistungsaufnahme: 2,5 kVLeistungsparameter: 230 V, 50 Hz, 10 APLeistungskabel: Abnehmbarer, wasserdichter Stecker, 3 mAbmessungen: 214 x 311 x 340 mmGewicht (ohne Stromkabel): 16 kg
